AMT变速器电控系统模拟教学实验台
一、产品简介
AMT变速器电控系统模拟实验设备采用 翻新豪沃AMT变速器电控系统实物制作，充分展示豪沃AMT变速器电控系统的组成结构和工作过程。
适用于学校对豪沃AMT变速器电控系统理论和维修实训的教学需要。
二、功能特点
1.模拟可运行的豪沃AMT变速器电控系统，充分展示系统的组成结构和工作过程。操作控制各类开关，可模拟演示豪沃AMT变速器电控系统（换档/电磁阀等）工作过程。

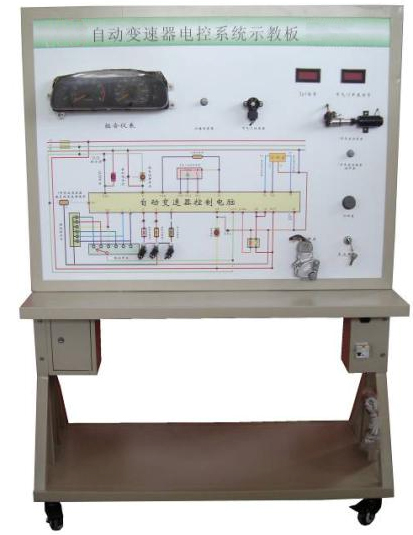

2.示教板面板采用耐创击、耐污染、防火、防潮的高级铝塑板，表面经特殊工艺喷涂底漆处理；面板打印有永不褪色的彩色电路图与工作原理示意图；学员可直观对照电路图和实物，认识和分析动变速器电控系统的工作原理。
3.示教板面板上安装有检测端子，可直接在面板上检测变速器电控系统电路元件的电信号，如电阻、电压、电流、频率信号等。
4.示教板安装有诊断座，可连接专用或通用型汽车解码器，对变速器电控系统进行读取故障码、清除故障码、读取数据流等自诊断功能。
5.示教板面板部分采用1.5mm冷板冲压成形结构，外形美观；底架部分采用钢结构焊接，表面采用喷塑工艺处理，带自锁脚轮装置，示教板底座上配有40cm左右的桌面，方便放置资料、检测仪器等。
6.示教板工作采用普通220V交流电源，经内部电路变压整流转换成12V直流电源，无需蓄电池，减少充电的麻烦，12V直流电源有防短路功能。
三、技术规格
外形尺寸：1240×600×1700mm(长×宽×高)
外接电源：AC 220V±10% 50Hz
工作电压：DC 24V
工作温度：-40℃～+50℃
颜色：7032
钢管：40*40*3mm
机柜：1.5mm冷板冲压成形，背面设置维修门；
移动脚轮：100*60mm
四、基本配置(每台)
|
序号 |
名 称 |
规格型号 |
单位 |
数量 |
|
1 |
检测控制面板带面板柜 |
装有各种检测端子以及彩色电路图和工作原理示意图（面板：1200*900*4mm) |
套 |
1 |
|
2 |
变速器控制电脑(ECU) |
原车 |
套 |
1 |
|
3 |
点火开关 |
|
个 |
1 |
|
4 |
诊断座 |
|
个 |
1 |
|
5 |
变速器控制电磁阀 |
|
个 |
1 |
|
6 |
档位开关 |
|
套 |
1 |
|
7 |
主继电器 |
|
个 |
1 |
|
8 |
仪表档位显示装置 |
|
个 |
1 |
|
9 |
可调节输入轴转速装置 |
|
个 |
4 |
|
10 |
节气门控制单元 |
|
个 |
1 |
|
11 |
可调节输出轴转速装置 |
|
套 |
1 |
|
12 |
电源变压器 |
|
套 |
1 |
|
13 |
漏电保护开关及附件 |
|
套 |
1 |
|
14 |
移动台架(带自锁脚轮装置) |
1240×600×1700mm(长×宽×高) |
台 |
1 |
|
15 |
故障模拟与排除装置 |
|
套 |
1 |
