SB-BAESC型楼宇智能化工程实训系统
一、楼宇智能化工程实训系统产品概述
楼宇智能化工程实训系统，楼宇智能化工程技术（高职专科）楼宇智能化实训室，楼宇智能化控制系统
，是使建筑电气工程技术专业学生掌握楼宇智能化系统的结构、组成、工作原理等理 论知识,具备楼宇智能化系统的安装、管理与维护等实践。
●培养目标：培养具有楼宇智能化工程实训系统实训室创新精神和较强实践能力，掌握本专业必需的基本知识和基本技能，具有实际工作能力，掌握相关企业生产过程和组织状况等管理知识，熟练掌握楼宇智能化系统的安装、调试、维护、工程组织实施和评估的大学专科文化层次并服务于楼宇智能化工程生产与管理一线的高级应用型人才。
●主要课程：工程制图与cad、电工与电子技术、传感器及检测技术、可编程控制器、建筑设备、楼宇环境系统（暖通）、单片机应用技术、网络技术、综合布线与web、火灾与消防报警系统、楼宇智能化技术、物业管理等。
●主要实践环节：电路实训、电子线路课程设计、建筑电气技术与空调系统实训、智能技术控制实训、专业综合实训、专业综合能力实践、岗位实践、毕业设计等。
●就业面向：可以在大中型建筑施工企业、设计单位、系统集成技术企业、国家机关、房地产开发公司、物业管理公司等各种企事业单位从事智能建筑工程的设备安装、运行管理、技术开发以及工程设计等工作。
二、楼宇智能化工程实训系统结构与组成

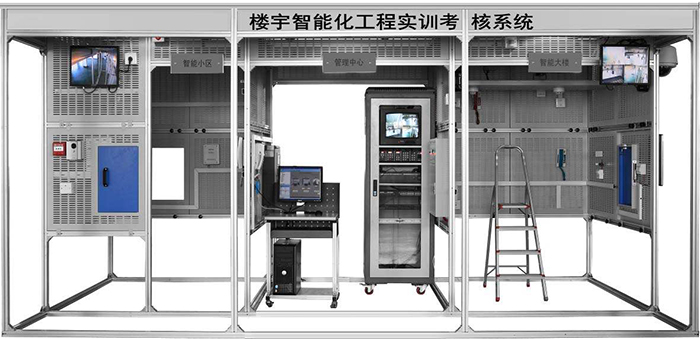

楼宇智能化工程实训系统采用智能建筑模型，包含智能大楼、智能小区、管理中心和楼道等功能区域。系统设有总电源箱、安防控制箱、、DDC控制箱。
智能大楼设计为两层结构，可实现、视频监控和综合布线系统的工程训练。
楼道和智能小区分别设有单元门和单户门，可实现智能小区对讲门禁系统的设备安装等工程训练，实现单元和单户可视对讲功能。
管理中心实现智能小区和智能大楼的集中监控和管理，包含了管理中心机、视频监控台的管理设备。
在智能大楼、管理中心区域内，
在智能大楼、管理中心和楼道各区域内，安装典型监控器材（各类型的高速球云台摄像机、一体化枪型摄像机、万向云台摄像机等），实现主要出入口和关键区域视频监控，设有三台监视器，其中两台17寸液晶监视器、一台14寸CRT监视器。
在智能建筑模型周围安装红外对射、智能小区内的房间窗户装有幕帘探测器实现智能建筑行业典型周界防范。
各功能区域之间采用工程桥架实现系统连接。
三、楼宇智能化工程实训系统主要技术性能
1.输入电源：单相三线AC220V±10% 50Hz
2.工作环境：温度-10℃～40℃ 相对湿度≤85% （25℃）海拔≤4000m
3.装置容量：≤1kVA
4.安全保护：具有漏电压、漏电流保护，安全符合国家标准
四、通过项目任务实施，可考察的职业能力
1.楼宇智能化工程设计能力
2.消防报警系统设计、安装施工与调试能力
3.视频监控系统设计、安装与调试能力
4.对讲门禁及室内安防系统设计、安装与调试能力
5.综合布线系统施工能力
6.DDC的接线、编程和调试能力
7.监控软件组态、通讯和运行能力
8.智能建筑系统故障诊断与调试能力
五、设备技术平台
1.楼宇智能化工程实训系统基本规格
|
序号 |
项目内容 |
规格、技术指标 |
数量 |
单位 |
|
3 |
总电源箱 |
空气开关 |
1 |
套 |
|
4 |
安防控制箱 |
AC24V、DC12V/5A、DC18V/1.5A |
1 |
套 |
|
5 |
消防控制箱 |
DC24V/2A、24V继电器 |
1 |
套 |
|
6 |
DDC控制箱 |
、DC24V/5A 24V继电器 |
1 |
套 |
|
7 |
电脑桌 |
600mm×600mm×800mm （长×宽×高） |
1 |
台 |
|
8 |
钢凳 |
Φ300mm×450mm （圆×高） |
1 |
把 |
|
9 |
铝人字梯 |
900mm×250mm×1200mm （长×宽×高） |
2 |
把 |
|
10 |
工程塑料卡件 |
20mm×10mm×11mm （长×宽×高） |
500 |
个 |
|
11 |
计算机 |
主流品牌电脑，用户自备 |
1 |
套 |
2.系统配置
|
序号 |
名称 |
配置内容 |
备注 |
|
1 |
对讲门禁系统 |
系统配置有单元门口主机、单户门口机、室内可视对讲模块、非可视对讲模块、通讯转换模块、联网器、管理中心机等器件。可完成可视对讲门禁及室内安防系统的线路铺设、连接和功能调试。 |
|
|
2 |
安防系统 |
系统配置有门磁开关、家用紧急求助按钮、被动红外空间探测器、被动红外幕帘探测器、燃气探测器、主动红外对射报警器，可实现对讲门禁和室内安防联动、视频监控及周边防范功能。 |
|
|
3 |
视频监控系统 |
系统配置有高速球云台摄像机、一体化枪型摄像机、红外摄像机、室内全方位云台、矩阵主机、彩色监视器、硬盘录像机等器件，可进行器件的选择、检测和安装。完成视频监控系统的线路铺设和连接。通过系统模块的参数设置和编程，实现监视器的视频监控、画面切换和报警联动录像等功能。 |
|
|
4 |
综合布线系统 |
系统配置有RJ45配线架、以太网交换机、电话程控交换机、电话配线架、底盒、电话模块、网络模块、电话机、RJ11水晶头、RJ45水晶头等器件，可完成综合布线系统的水平布线、垂直布线、线槽布线，实现指定模块的线路连接（端接）。通过系统模块的参数设置和编程，实现终端电话呼叫、信息插座功能测试。 |
|
|
5 |
DDC监控系统 |
系统配置有DDC控制器、时间模块、LON网络适配器、编程软件、组态软件、射灯、照度探测器，能进行DDC通道编程配置、照明监控编程、上位监控工程通讯连接、动画组态等工作任务。 |
|
|
6 |
|
|
|
3.工具及配件
|
序号 |
名称 |
内容 |
|||
|
1 |
工具 |
包含网线钳、打线钳、线缆测试仪、小一字螺丝刀、小十字螺丝刀、长柄螺丝刀、剪刀、剖线钳、尖嘴钳、斜口钳等通用或专用工具。 |
|||
|
2 |
耗材配件 |
包含PVC线槽、RJ11水晶头、RJ45水晶头、BNC视频接头、23芯线(红、黑)、16芯线(黄、白)、网线、电话线等。 |
|||
|
3 |
电脑桌 |
600mm×600mm×800mm |
1 |
台 |
|
|
4 |
钢凳 |
Φ300mm×450mm |
1 |
把 |
|
|
5 |
铝人字梯 |
900mm×250mm×1200mm |
1 |
把 |
|
|
6 |
DDC照明控制箱 |
600mm×450mm×150mm |
1 |
台 |
|
|
7 |
工程塑料卡件 |
20mm×10mm×11mm |
300 |
个 |
|
|
8 |
计算机 |
主流品牌电脑，用户自备，内装操作系统，对讲门禁软件，室内安防软件，巡更系统软件，LonMarker编程软件，力控组态软件 |
1 |
台 |
|
|
9 |
安防监控系统3D仿真教学软件 |
本软件采用3D（三维）技术，通过3Ds
Max对智能小区、管理中心建筑模型结构建模，包含了可视对讲、入侵报警、视频监控、巡更、停车场管理五个仿真实训系统。可以进行虚拟场景功能实现演示，以及仿真人操作，具体仿真项目如下： |
1 |
套 |
|
|
10 |
楼宇智能安防布线视频教学软件 |
本软件根据可视对讲、入侵报警、视频监控、巡更、DDC监控等系统的知识点和技能点，采用视频教学的方法，对楼宇智能化系统实际器件的安装、接线、编程和调试过程进行讲练操作，帮助学生快速掌握楼宇智能化器件的安装和调试技巧。包含以下视频： |
1 |
套 |
|
|
对讲门禁系统 |
|||||
|
1 |
彩色可视室外主机 |
|
1 |
台 |
|
|
2 |
普通壁挂室内分机 |
|
1 |
台 |
|
|
3 |
主机安装盒 |
|
1 |
只 |
|
|
4 |
管理中心机 |
|
1 |
台 |
|
|
5 |
联网器 |
|
1 |
只 |
|
|
6 |
电源箱 |
|
1 |
只 |
|
|
7 |
层间分配器（4分支） |
|
1 |
只 |
|
|
8 |
通讯转换模块 |
|
1 |
个 |
|
|
9 |
管理软件 |
|
1 |
套 |
|
|
10 |
非接触卡 |
|
2 |
张 |
|
|
11 |
免提可视室内分机 |
|
1 |
台 |
|
|
室内安防及周界防范系统 |
|||||
|
12 |
震动探测器 |
|
1 |
只 |
|
|
13 |
玻璃破碎探测器 |
|
1 |
只 |
|
|
14 |
感温探测器 |
|
1 |
只 |
|
|
15 |
烟雾探测器 |
|
1 |
只 |
|
|
16 |
可燃气体探测器 |
|
1 |
只 |
|
|
17 |
被动红外探测器 |
|
2 |
只 |
|
|
18 |
门磁 |
|
1 |
对 |
|
|
19 |
红外对射探测器 |
|
1 |
对 |
|
|
20 |
声光报警器 |
|
2 |
只 |
|
|
21 |
家用紧急求助按钮 |
|
1 |
只 |
|
|
22 |
被动红外幕帘探测器 |
|
1 |
只 |
|
|
23 |
大型报警主机 |
|
1 |
台 |
|
|
24 |
六防区报警主机 |
|
1 |
台 |
|
|
25 |
液晶键盘 |
|
1 |
台 |
|
|
26 |
多路总线驱动器 |
|
1 |
只 |
|
|
27 |
RS232打印机接口模块 |
|
1 |
只 |
|
|
视频监控系统 |
|||||
|
28 |
NVR硬盘录像机 |
|
1 |
台 |
|
|
29 |
红外阵列半球网络摄像机 |
|
1 |
台 |
|
|
30 |
红外点阵筒型网络摄像机 |
|
1 |
台 |
|
|
31 |
智能球型摄像机 |
|
1 |
台 |
|
|
32 |
红外筒型网络摄像机 |
|
1 |
台 |
|
|
33 |
硬盘 |
|
1 |
个 |
|
|
34 |
摄像机支架 |
|
2 |
个 |
|
|
35 |
VGA视频分配器 |
|
1 |
个 |
|
|
巡更系统 |
|||||
|
36 |
巡更巡检器 |
|
1 |
台 |
|
|
37 |
通讯线 |
|
1 |
根 |
|
|
38 |
充电器 |
|
1 |
个 |
|
|
39 |
信息钮 |
|
6 |
个 |
|
|
40 |
软件 |
|
1 |
套 |
|
|
建筑环境监控系统 |
|||||
|
42 |
温度、湿度传感器模块 |
(1)温度传感器 |
1 |
只 |
|
|
43 |
光照度传感器模块 |
测量范围：0~10000lux |
1 |
只 |
|
|
44 |
CO2传感器模块 |
红外CO2传感器 |
1 |
只 |
|
|
45 |
PM2.5传感器模块 |
检测范围：≥0.03μm |
1 |
只 |
|
|
46 |
风扇及灯光控制模块 |
风扇 |
1 |
套 |
|
|
耗材类 |
|||||
|
52 |
工程塑料卡 |
|
300 |
个 |
|
|
53 |
23芯线 |
黑 |
2 |
卷 |
|
|
54 |
23芯线 |
红 |
2 |
卷 |
|
|
55 |
16芯线 |
黄 |
1 |
卷 |
|
|
56 |
16芯线 |
蓝 |
1 |
卷 |
|
|
57 |
屏蔽双绞线 |
2芯 |
20 |
米 |
|
|
58 |
网线 |
|
50 |
米 |
|
|
59 |
水晶头 |
RJ45 |
30 |
个 |
|
|
工具类 |
|||||
|
60 |
剪刀 |
|
1 |
把 |
|
|
61 |
烙铁 |
40W |
1 |
把 |
|
|
62 |
剥线钳 |
|
1 |
把 |
|
|
63 |
螺丝刀 |
小一字 |
2 |
把 |
|
|
64 |
螺丝刀 |
小十字 |
2 |
把 |
|
|
65 |
螺丝刀 |
长柄十字 |
1 |
把 |
|
|
66 |
尖嘴钳 |
|
1 |
把 |
|
|
67 |
斜口钳 |
|
1 |
把 |
|
|
68 |
焊锡丝 |
|
1 |
卷 |
|
|
69 |
万用表 |
3位半 |
1 |
个 |
|
|
69 |
内六角扳手 |
φ6 |
1 |
把 |
|
|
70 |
三角套筒 |
|
1 |
把 |
|
