SBDJTD-1型电力拖动一体化
电力拖动实训室设备、面向专业: 机电一体化技术、机械制造与自动化、电气自动化技术 、实训目的、 通过实验实训帮助广大学生加强对理论知识的理解,并在实训的进行过程中,通过理论知识的拾取、转换、分析方法,使学生掌握电气控制线路安装及调试的基本的操作技能,提高学生的动手能力。本实训室还可用高级维修电工技能鉴定的培训和考核。 电力拖动实训室设备主要实训项目及功能 、主要培训《机床电气控制系统运行与维护》、《常用电气设备控制检修与维护》、《高级维修电工考证培训》等课程实训、实验教学以及相关的职业技能鉴定,可开展实训常用低压电器元件的拆卸、组装、维修。基本电气控制线路的设计、安装、调试及维护。 典型机床电气控制线路的原理及应用。 工厂车间电气控制线路设计、安装与调试。
(实验台结构参考图片,具体以实物挂件配置为准,也可按客户要求定做)

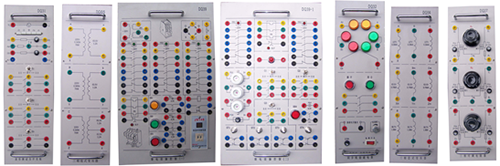

( 部分挂件及电机示例)
一、概述
本装置综合了目前我国高等院校"电机学"、"电机与拖动"、"控制微电机"、"电机控制"、"继电接触控制"、 "工厂电气控制"等课程实验大纲的要求。特别适用于高等院校现有的电机、电气技术实验设备的更新改造,同时也为中等专业学校、职业技术学院等新建或扩建实验室,迅速开设实验课提供了理想的实验设备,为教师或研究生开发新实验或进行科学研究工作提供良好的实验条件。
二、实验装置特点
1、综合性强本装置挂件配齐时可完成目前国内各类院校电机,电力电子及电气控制学科课程的全部实验项目。
2、适应性强能满足各类学校相应课程的实验教学,实验的深度与广度可根据需要作灵活调整,普及与提高可根据教学的进程作有机地结合。装置采用组件式结构,更换便捷,如需要扩展功能或开发新实验,只需添加部件即可,永不淘汰。
3、整套性强从仪器仪表、专用电源、电机及其它实验部件到实验连接专用导线等均配套齐全,配套部件的性能、规格等均密切结合实验的需要进行配置。
4、直观性强各实验挂件采用分隔结构形式,组件面板示意、图线分明,各挂件任务明确,操作、维护方便。
5、科学性强装置占地面积少,节约实验用房,减少基建投资;配套的小电机均经特殊设计,可模拟中小型电机的特性和参数;小电机耗电省,节约能源;实验噪声小,整齐美观,改善实验环境;电气控制实验,内容丰富,设计合理,除了加深理论知识外,还为学生走向社会打下良好的基础;
6、开放性强 控制屏供电隔离(浮地设计),并设有电压型漏电保护装置和电流型漏电保护装置,确保操作者的安全;各电源输出均有监示及短路保护等功能,使用方便。整套装置经过精心设计,加上可靠的元器件质量及可靠工艺作为保障,产品性能优良,所有这些均为开放性实验创造了条件,有利于提高学生分析问题和解决问题的能力。
三、技术性能
1、输入电源:三相四线(或三相五线) ~380V±10% 50Hz
2、工作环境:温度-10℃~+40℃ 相对湿度<85%(25℃) 海拔<4000m
3、装置容量:<1.5KVA
4、重 量: 350Kg
5、外形尺寸:187×70×160cm3
四、装置的基本装备
1、DQ01电源控制屏(铁质喷塑结构,铝质面板)
(1)?交流电源
提供三相0~450V可调交流电源,同时可得到单相0~250V可调电源(配有一台三相同轴联动自耦调压器(规格1.5KVA、0~450V),克服了三只单相调压器采用链条结构或齿轮结构组成的许多缺点)。可调交流电源输出处设有过流保护技术,相间、线间过电流及直接短路均能自动保护,克服了调换保险丝带来的麻烦。配有三只指针式交流电压表,通过切换开关指示三相电网电压和三相调压电压。
(2)?高压直流电源两路
提供220V(1A)励磁电源及0~250V(3A)连续可调稳压电枢电源(内设过流过压保护措施)各一组,并设有直流数显电压表及切换开关。
(3)?人身安全保护体系
设有三相隔离变压器一组(三相电源经钥匙开关、接触器后,到隔离变压器,再经三相调压器输出),使输出与电网隔离,对人身安全起到一定的保护作用;
设有电流型漏电保护器,控制屏若有漏电现象,漏电流超过一定值,即切断电源。实验连接线及插座,采用全封闭结构,使用安全、可靠、防触电。
设有电压型漏电保护器,控制屏若有漏电现象,即切断电源。
实验连接线及插座,采用全封闭结构,使用安全、可靠、防触电。
(4)实验管理器:具有设定时间、到时报警、切断电源及记录各种告警次数等功能。
(5) 控制屏正面大凹槽内,设有两根圆钢管,可挂仪表及实验部件。凹槽底部设有多个小圆形单相三芯220V电源插座,供仪表等部件供电用。控制屏两侧设有三极220V电源插座及三相四极380V电源插座。设有实验装置照明用的220V、40W日光灯一盏。
2、DQ02实验桌
实验桌为铁质双层亚光密纹喷塑结构,桌面为防火、防水、耐磨高密度板,结构坚固,形状似长方体封闭式结构,造形美观大方;设有两个大抽屉、柜门,用于放置工具、存放挂件及资料等。桌面用于安装电源控制屏并提供一个宽敞舒适的工作台面。实验桌还设有四个万向轮和四个固定调节机构,便于移动和固定,有利于实验室的布局。
3、DQ03-1固定电机导轨、光电编码器测速系统及数字转速表。
包括固定电机的导轨等。导轨平整度好,无应力变形,加工精细,同心度好,互换性好,能保证电机与电机、电机与测功机之间连接的同心度不超过±5丝,电机运行噪声小,实验参数典型,能较好满足实验要求。测速系统采用高精度光电编码器测速系统,克服了用测速发电机测速线性度差,测量不精确等缺点。
4、DQ05三相组式变压器(三只相同的单相变压器组成,原边220V/0.35A,副边55V/1.4A)
5、DQ06三相芯式变压器
三相芯式变压器(三柱铁芯结构的三相三绕组变压器,每柱铁芯上均装高压、中压和低压三个绕组,其额定值分别为127V/0.4A、63.6V/0.8A、31.8V/1.6A)

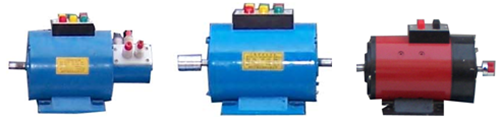

6、DQ07直流复励发电机(Un=DC200V , IN=0.5A ,? PN=100W , n=1600RPM ,绝缘等级E )
7、DQ08直流串励电动机
额定电压、额定电流、额定功率和额定转速分别为220V、0.8A、120W、1400r/min
8、DQ09直流并励电动机((Un=DC220V , IN=1.1A ,? PN=185W , n=1500RPM ,绝缘等级E )
9、DQ10三相鼠笼式异步电动机(Un= AC3800V/220V,接法 Y/Δ,转速 1420 RPM,功率100W ,电流0.5A,绝缘等级E)
10、DQ11三相线绕式异步电动机(AC220V,接法 Y,转速 1380RPM,功率120W ,电流0.6A,绝缘等级E)
11、GDQ12线绕式异步电机起动与调速电阻箱
提供0、2、5、15、35五档同轴联调的三相绕线异步电动机转子起动、调速电阻一组。
12、DQ14三相同步电机
作为发电机使用时PN(W)=170W,UN(V)=220(Y),IN(A)= 0.45A, nN(r/min)= 1500,UfN(V)=14V,IfN(A)=1.2A,绝缘等级E级。
(作为电动机使用时,PN(W)=90W,UN(V)=220(Y),IN(A)= 0.35A, nN(r/min)= 1500,UfN(V)=10V,IfN(A)=0.8A,绝缘等级E级。
13、DQ15单相电容起动异步电动机(AC220V,转速 1400 RPM,功率90W ,电流1.45A,启动电容35uF ,绝缘等级E)
14、DQ16单相电容运转异步电动机Un=220V、IN=1.0A、PN(W)=120W、n=1420r/min
15、DQ17单相电阻起动异步电动机额定电压、额定电流、额定功率和额定转速分别为220V、1.45A、90W、1400r/min
16、DQ18三相双速异步电动机YY /△连接时额定电压、额定电流、额定功率和额定转速分别为220V(YY/△)、0.6/0.6A、120/90W、2820/1400r/min
17、DQ19校正直流测功机((Un=220V、IN=2.2A、PN=355W、n=1500r/min,绝缘等级E)
即可作电动机又可作测功机,做电动机使用时,可作为发电机的原动机,也可用于拖动电动机完成四象限测试;作测功机使用时,由于电机经特殊设计,容量是被测电机的2~3倍,并经精密仪器校正,能很好的完成被测电机的加载输出转矩的测试。
18、DQ20三相鼠笼式异步电动机? (继电接触控制器实验用 )
19、DQ22直流数字电压、电流表(三只)
★(1) 数显智能直流电压表一只:
1)测量范围:0-1000V, 设置2V/20V/200V/1000V四档量程,具有量程自动切换,超量程自动报警功能。
2) 2.7寸TFT液晶屏显示四位测量值,具有超量程提示功能。
3)测量精度:±0.5%+2。
4)抽样率:5次/秒
5)工作温度范围:-20℃~+50℃。
6)上位机具有实时监视及关断功能。
7)仪表采用现代化技术,液晶中文显示,具备智能化数字化,具备人机界面,通过按键能够对仪表进行设置操作,量程自动切换模式、校准、调零、滤波级数设置、通信地址设置、超量程保护、短路保护等功能。硬件部分整体性强,集成度高,采用表贴工艺制作,工业塑料外壳,面板嵌入安装,使用稳定,容易更换和升级维护。
★(2)数显智能直流电流表二只:
1)测量范围:0-5A,设置 2mA/20mA/200mA/5A四档量程,具有量程自动切换,超量程报警功能。
2)2.7寸TFT液晶屏显示四位测量值,超量程提示。
3)测量精度:±0.5%+2。
4)抽样率:5次/秒
5)工作温度范围:-20℃~+50℃。
6)上位机具有实时监视及关断功能。
7)仪表采用现代化技术,液晶中文显示,具备智能化数字化,具备人机界面,通过按键能够对仪表进行设置操作,量程自动切换模式、校准、调零、滤波级数设置、通信地址设置、超量程保护、短路保护等功能。硬件部分整体性强,集成度高,采用表贴工艺制作,工业塑料外壳,面板嵌入安装,使用稳定,容易更换和升级维护。
★ 20、DQ25单三相智能型功率、功率因数表
1)功率测量精度1.0级,功率因数测量范围0.3-1.0,电压电流量程为450V和5A。
2)2.7寸TFT液晶屏显示有功功率、功率因数、电压、电流、负载类型,具有超量程提示功能。
3)负载类型:L、R、C。
4)测量精度:±0.5%+2。
5)抽样率:5次/秒
6)工作温度范围:-20℃~+50℃。
7)上位机具有实时监视及关断功能。
8)仪表采用现代化技术,液晶中文显示,具备智能化数字化,具备人机界面,通过按键能够对仪表进行设置操作,量程自动切换模式、校准、调零、滤波级数设置、通信地址设置、超量程保护、短路保护等功能。硬件部分整体性强,集成度高,采用表贴工艺制作,工业塑料外壳,面板嵌入安装,使用稳定,容易更换和升级维护。
21、DQ26三相可调电阻器(三组90Ω×2/1.3A/150W瓷盘电阻)
22、DQ27三相可调电阻器(三组900Ω×2/0.41A/150W瓷盘电阻)
23、DQ28三相可调电抗器
每相均由一个1H/0.5A的固定电抗器和一个0~250V的自耦调压器组成,既可作固定电感和可调电抗器使用,也可作自耦调压器使用。
24、DQ29可调电阻器、电容器
提供90Ω×2/1.3A及900Ω×2/0.41A瓷盘电阻各一组,35μF/450V、4μF/450V电力电容各1只。
25、DQ31波形测试及开关板
由变压器波形测试部分和两个三刀双掷开关、一个双刀双掷开关组成。
26、DQ32旋转灯、并网开关、同步机励磁电源
由并网用的三组相灯 <黄、绿、红各两只> ,一组并网开关和一组同步机励磁电源<5~40V/2.5A可调>组成。 黄、绿、红各两只>
27、DQ34智能转矩、转速、输出功率测试
可直接数字显示转矩、转速、输出功率。
28、DQ39继电接触控制(一)
提供交流接触器(线圈电压220V)三只,热继电器一只,电子式时间继电器(通电延时,工作电压220V)一只,变压器(220V/26V/6.3V)、整流电路、能耗制动电阻(10Ω/25W)各一组,带灯按钮(黄、绿、红各一只)三只。面板上画有器件的外形,并将各器件的工作端子引到面板上,供实验接线用,器件的工作状态均有发光二极管指示。面板设有摇臂结构,可看到具体器件并对可需要调节的器件进行调节。
29、DQ39-1继电接触控制(二)
提供中间继电器(线圈电压220V)二只,热继电器一只,熔断器三只,转换开关三只,按钮一只,行程开关四只,信号灯、保险丝座各一只。各器件的工作端子均已引到面板上,供实验接线用,中间继电器及热继电器的工作状态用发光二极管指示。
30、DQ44数/模交流电流表
由三只数字交流电流表和一只指针式精密交流电流组成。 测量范围0~5A,量程自动判断、自动切换,精度0.5级,四位数码显示。指针式精密交流电流表一只,采用带镜面、双刻度线(红、黑)表头(不同的量程读取相应的刻度线),测量范围0~5A,分0.3A、1A、3A、5A四档,精度1.0级,直键开关切换,设有超量程指示,告警等功能。
31、DQ45数/模交流电压表
由三只数字交流电压表和一只指针式精密交流电压表组成。
指针式精密交流电压表1只,采用带镜面、双刻度线(红、黑)表头(不同的量程读取相应的刻度线),测量范围0~500V,分10V、30V、100V、300V、500V五档,输入阻抗1MΩ,精度1.0级,直键开关切换,每档均有超量程告警、指示及切断总电源功能。
32、SB05实验连接线
实验连接线:根据不同实验项目的特点,配备两种不同的实验联接线,强电部分采用高可靠护套结构手枪插连接线(不存在任何触电的可能),里面采用无氧铜抽丝而成头发丝般细的多股线,达到超软目的,外包丁晴聚氯乙烯绝缘层,具有柔软、耐压高、强度大、防硬化、韧性好等优点,插头采用实芯铜质件外套铍轻铜弹片,接触安全可靠;弱电部分采用弹性铍轻铜裸露结构联接线,两种导线都只能配合相应内孔的插座,这样大大提高了实验的安全及合理性。
33-SB-2-软启动装置挂箱-1套
34-SB-3-变频器调速装置挂箱-1套
35-SB-4-星三角形启动装置挂箱-1套
36-SB-5-自耦降压启动装置挂箱-1套
37-SB-6-电动机正反转挂箱装置-1套
38、配套教学软件资源(具有软件著权)
★1)配套教学资源:电机与变压器仿真教学软件(具有软件著权)
一、产品概述
电机与变压器仿真教学软件依据《职业院校数字校园建设规范》(教职成函[2015]1 号)与教育部颁布的有关专业教学大纲而设计,选取典型的电机与变压器,围绕其核心知识点和技能点展开,兼顾教师的课堂教学,力争达到软件的职业性、情境性、过程性、交互性的相互交融。
本软件包括功率电机、控制电机、信号电机和变压器4个实训单元,共18个典型的实训项目,每个实训项目下设有外形结构、工作原理、拆装过程、故障检测、常见应用、考考你等数目不等实训任务。
本软件既可支持教师的课堂演示教学,亦可支持学生进行课前预习,重点支持学生在理论课后进行的自主仿真实训,并可在此基础上实现技能考核。
二、实训项目
包括功率电机、控制电机、信号电机和变压器 4 个实训单元。
1.功率电机
包括电单相异步电动机、三相异步电动机、直线电机、直流电动机、交直流两用电动机 5 个实训项目。
2.控制电机
包括步进电机、伺服电机、直流无刷电机、开关磁阻电机 4 个实训项目。
3.信号电机
信号电机包括测速发电机、自整角机、旋转变压器 3 个实训项目。
4.变压器
单相变压器、三相变压器、电流互感器、电压互感器、自耦变压器、电焊变压器 6 个实训项目。
三、适用范围
软件主要用于高职高专机电一体化技术、电气自动化技术、机电设备维修与管理、电气自动化技术,也可用于中等职业学校机电技术应用、机电设备安装与维修、电机电器制造与维修等专业。本产品既有助于相关专业教师的教学,又可以网络运行,满足学生自主学习的要求。
★2)配套教学资源:电力拖动仿真教学软件(具有软件著权)
本产品依据中华人民共和国劳动和劳动安全行业标准(LD/T81.1-2006)《职业技能实训和鉴定设备通用技术规范》与教育部有关专业教学大纲而设计,内容包括三相异步机单向转动控制等30个实训项目,涵盖维修电工初级、中级、高级主要实训项目,每个项目又根据需要设有实训目的、实训器件、实训电路、电路原理、器件布局、元件检查、通电运行、通电运行、故障排除等多种训练任务。软件以技能为核心,项目为引领、任务为驱动,职场环境为背景,操作步骤为主线,学生交互训练为主体,具有三维可视化、智能化、全交互的特点,集职业性、情境性、过程性、交互性于一身,性价比极高。为职业教育与技能实训、鉴定信息化、现代化提供了不可或缺的丰富资源。
★3)配套教学资源:机床电气线路仿真教学软件(具有软件著权)
软件以实际工程项目为主线,以施工任务为引领,突出技能训练;强调职场场景,全部训练在三维场景下进行;重视教学设计,不同的知识单元含有诸如器材、接线、仿真操作等技能训练教学模块。软件采用三维可视化控制与数据库技术而制作,具有很强的技术性、职业性、情景性、过程性与互动性。软件设有操作提示,可供学习者自行仿真训练。
本系统画面美观、导航清楚、操作简单、实训单元设置合理、仿真效果突出,具有很强的情境性、过程性、交互性和智能性,是集助教、助学的一款不可多得的仿真软件。包含五大实训项目:CA6140车床、Z37钻床、M7130磨床、X62W铣床。

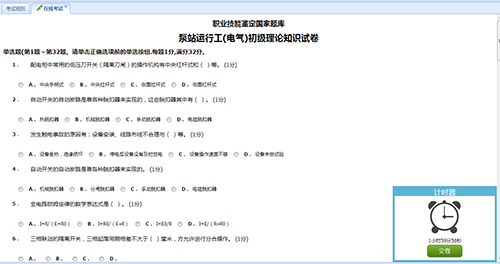

★4)配套教学资源:无纸化考核设备(基于云设备无纸化理论试题库考试系统)(具有软件著权)
1.用户登录
输入用户名、密码、验证码,点击登录按纽,登录到系统。
2.用户注册
用户登录画面,点击注册按纽,打开用户注册画面。输入用户名、密码、确认密码、准考证号、身份证号、姓名、考试级别,点击注册按纽,注册成为学员。
3.用户管理
老师用户登录系统后,点击菜单用户管理,打开用户管理画面。用户管理画面,显示所有用户列表信息,包括学员与老师。
3.1用户查询
用户管理画面,选择考试级别、输入用户名、准考证号、姓名,点击检索按纽,根据条件显示用户信息列表。
3.2添加用户
用户管理画面,点击添加按纽,打开用户添加画面。选择用户类别,输入用户名、姓名、密码、确认密码,点击确定按纽,保存用户信息。
3.3修改用户
用户管理画面,选择某一条用户信息,点击编辑按纽,打开用户信息编辑画面。选择用户类别,输入用户名、姓名、密码、确认密码、准考证号、身份证号、考试级别,点击确定按纽,保存用户信息。
3.4用户删除
用户管理画面,选择数据前选择框,点击删除按纽,删除所选用户信息。
4.级别管理
4.1级别查询
老师用户登录系统,点击级别管理,打开级别管理画面,输入级别名称,点击检索按纽,根据条件显示级别信息。
4.2添加级别
级别管理画面,点击添加按纽,打开添加级别画面。输入级别名称,点击确定,保存级别信息。
4.3修改级别
级别管理画面,选择数据前某一个选项框,点击编辑按纽,打开级别修改画面。输入级别名称,点击确定,保存级别信息。
4.4删除级别
级别管理画面,选择数据前选项框,点击删除按纽,删除选中的级别信息。
5.题库类别管理
5.1 题库类别查询
老师用户登录系统后,点击题库类别,打开题库类别管理画面。输入题库类别名称,点击检索按纽,根据输入条件显示题库类别信息列表。
5.2 添加题库类别
题库类别管理画面,点击添加按纽,打开题库类别添加画面。输入题库类别名称,点击确定按纽,保存题库类别信息。
5.3 修改题库类别信息
题库类别管理画面,选中某一行选择框,点击编辑按纽,打开题库类别修改画面。输入题库类别名称,点击确定按纽,保存题库类别信息。
5.4 删除题库类别信息
题库类别管理画面,选择数据前选项框,点击删除按纽,删除选中的级别信息。
6 .题库管理
6.1 题库查询
教师用户,登录系统后,点击题库管理,打开题库管理画面。选择题库级别、题库类别、试题类型,输入题目名称,点击检索按纽,根据条件显示题库列表信息。
6.2 添加单项选择题
题库管理画面,点击添加按纽,打开题目添加画面。
选择题库级别、题库类别、题目类型为单项选择题。
输入题目名称,答案 A、B、C、C,选择正确的答案选项,点击确定,保存单项选择题信息。
6.3 添加多项选择题
题库管理画面,点击添加按纽,打开题目添加画面。
选择题库级别、题库类别、题目类型为多项选择题。
输入题目名称,答案 A、B、C、D、E、F、G,选择正确的答案选项,点击确定,保存多项选择题信息。
6.4 添加判断题信息
题库管理画面,点击添加按纽,打开题目添加画面。
选择题库级别、题库类别、题目类型为判断题。
输入题目名称,选择正确的答案选项,点击确定,保存判断题信息。
6.5 导入Excel题目信息
题目添加画面,点击下载模板按纽,下载题目批量录入Excel模板。
在模板中,输入题目名称,选择题库级别、题库类别、试题类型,正确答案,答案内容等信息并保存。
在画面中选择保存后的文件,点击导入按纽,进行题目批量导入。
6.6 题目信息修改
题库管理画面,选中某一行选择框,点击编辑按纽,打开题库修改画面。
选择题库级别、题库类别、题目类型,输入题目名称、答案、选择正确的答案选项,点击保存修改题目信息。
6.7 删除题目信息
题库管理画面,选中某一行选择框,点击删除按纽,弹出提示,点击确定按纽删除题目信息。
7.?试卷管理
7.1 试卷查询
教师用户,登录系统后,点击题库管理,打开试卷管理画面。选择试卷级别、考核类型,输入试卷名称,点击检索按纽,根据条件显示试卷信息。
7.2 添加试卷
试卷管理画面,点击添加按纽,打开添加试卷画面。
7.3 自动抽题
试卷添加画面,输入试卷名称、试卷级别、考核类型、考试时间,点击自动抽题按纽,打开自动抽题画面。
点击顶部添加抽题专业按纽,在抽题列表中会增加一行,选择所属专业,抽题类型,输入时数,系统会显示当前专业当前抽题类型在现有题库中的题数。
输入单选题目分数,多选题目分数,判断题目分数,点击确定抽题按纽,系统会随机在题库中抽取相应的题目信息。
在添加专业,选择专业,抽题类型,题数后,顶部会显示当前抽取的题目数量以及分数信息。自动抽题完成,点击保存试卷按纽,保存当前自动抽取题目的试卷信息。
7.4手动组卷
试卷添加画面,输入试卷名称、试卷级别、考核类型、考试时间,点击进入手工组卷,打开手工组卷画面。
手动组卷画面,与题目管理画面录入数据方式相同,需要输入题目分数。
添加题目信息后,点击保存继续添加,题目将添加到下方的题目列表中。
点击列表中删除按纽,删除所选题目信息。
题目信息输入完成,点击保存试卷按纽,保存手工组卷信息。
7.5 编辑试卷
试卷列表,点击某一选项框,点击编辑按纽,打开试卷信息编辑画面。
如果该试卷未参加考试,才能编辑,否则无法编辑试卷信息。
修改试卷信息,自动抽题或手工抽题,点击保存试卷按纽,保存试卷信息。
7.6 删除试卷
试卷列表,点击某一选项框,点击删除按纽,删除试卷信息。
7.7 启用试卷
试卷管理画面,点击某一选项框,点击启用,启用选择的试卷为当前使用试卷,并提供给学生考试。
7.8 打印试卷
试卷列表画面,点击某一选项框,点击打印按纽,打开试卷打印画面。
按键盘Ctrl + P键,打凶当前试卷信息。
8.模拟成绩
8.1模拟成绩查询
教师用户,登录系统点击模拟成绩菜单,打开模拟成绩列表画面。输入检索条件:试卷名称、学生姓名、准考证号、身份证号,点击检索按纽,根据条件显示模拟成绩信息。
8.2模拟成绩详细
模拟成绩列表画面,点击第一次模、第二次模拟、第三次模拟,打开模拟成绩详细画面。
模拟成绩根据专业显示,总分、总题数、正确题数,评价信息。
8.3导出成绩
点击导出按纽,将成绩导出为Excel文件格式。
9.?实战成绩
9.1实战成绩查询
教师用户,登录系统点击实战成绩菜单,打开实战成绩列表画面。
输入检索条件:试卷名称、学生姓名、准考证号、身份证号,点击检索按纽,根据条件显示实战成绩信息。
9.2导出实战成绩
点击导出按纽,将实战成绩导出为Excel文件。
10.在线考试
10.1在线考试
学生用户,登录系统,点击在线考试按纽,打开在线考试信息画面。
在线考试分为模拟与实战考试,模拟考试分为三次考试,首次回答该试卷所有题目信息,第二次,第三次分别为回答上一次错误题目信息,实战考试只考试一次。
点击开始模拟按纽,打开考试画面。

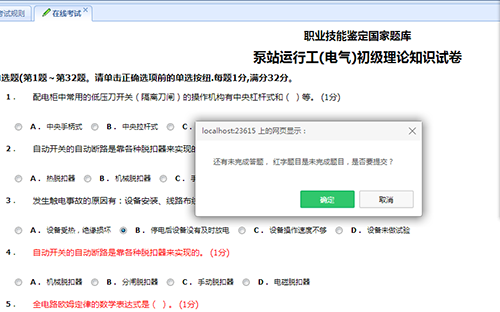

依次回答试卷题目选项,下方为倒计时窗口,如果回答时间超过倒计时时间,将自动提交试卷。
提交试卷时,如有未完成题目,系统会自动提示,并将题目内容标记为红色。点击确定可提交试卷。
题目回答完成,提交试卷,显示考试成绩信息。
11.历史成绩
11.1 历史模拟成绩查看
学生用户登录后,点击模拟成绩,可查看历史模拟成绩详细信息。
11.2 历史实战成绩查看
学生用户登录后,点击实战成绩,可查看历史实战成绩详细信息。
★5)通讯板:
1)实验台地址范围0-255。
2)具有WIFI、RJ45、RS485上位机通信接口。
3)上位机与各学生实验台智能测量仪表数据交换,接口转换功能。
4)工作温度范围-20℃~+50℃。
★6)实验台管理系统(上位机软件)(具有软件著作权)
1)添加、删除、配置各实验台模块。
2)实时监测各学生实验台各项模块实时参数。
3)远程控制各实验台模块功能开关,按键锁定。
4)软件用户登录管理功能。
五、装置可完成的实验项目
(一)电机及拖动部分实验
1.直流电机实验
(1)认识实验
(2)直流发电机
(3)直流并励电动机
(4)直流串励电动机
(5)直流并励电动机转动惯量的测定
2.变压器实验
(1)单相变压器(空载、短路和负载实验)
(2)三相变压器(空载、短路和负载实验)
(3)三相变压器的联接组和不对称短路
(4)三相三绕组变压器
(5)单相变压器的并联运行
(6)三相变压器的并联运行
3.异步电机实验
(1)三相鼠笼异步电动机的工作特性(空载试验、短路试验、负载试验)
(2)三相异步电动机的起动与调速(直接起动、Y-Δ起动、自耦变压器降压起动、转子串电阻起动、 转子串电阻调速)
(3)单相电容起动异步电动机(空载试验、短路试验、负载试验)
(4)单相电容运转异步电动机(空载试验、短路试验、负载试验)
(5)单相电阻起动异步电动机
4.同步电机实验
(1)三相同步发电机的运行特性
(2)三相同步发电机的并网运行
(3)三相同步电动机
(4)三相同步电机参数的测定
(5)三相同步发电机的突然短路
(6)三相同步电机的不对称运行
5.电动机机械特性的测定
(1)直流他励电动机在各种运转状态下的机械特性
(2)三相异步电动机在各种运行状态下的机械特性
(3)三相异步电机M-S曲线的测绘
6.微特电机实验
(1)旋转编码器实验
(2)直流伺服电机实验
7.继电接触控制与电力拖动(电气控制)的实验
(1)三相异步电动机点动和自锁的控制线路
(2)三相异步电动机正反转的控制线路
(3)顺序控制线路
(4)三相鼠笼异步电动机降压起动的控制线路(Y-Δ)
(5)三相线绕式异步电动机起动的控制线路
(6)三相异步电动机能耗制动的控制线路
(7)三相异步电动机单向启动及反接制动的控制线路
(8)电动葫芦的电气控制线路
8.电机的启动与调速实验
(1)软启动实验
(2)变频器调速实验
(3)星三角形启动实验
(4)自耦降压启动实验
(5)电动机正反转实验
六、装置的配置清单
序号 |
编号 |
名称 |
数量 |
1 |
DQ01 |
电源控制屏 |
1套 |
2 |
DQ02 |
实验桌 |
1张 |
3 |
DQ03-1 |
固定电机导轨、光电编码器测速系统及智能数显转速表 |
1套 |
4 |
DQ05 |
三相组式变压器 |
1件 |
5 |
DQ06 |
三相芯式变压器 |
1件 |
6 |
DQ07 |
直流复励发电机 |
1件 |
7 |
DQ08 |
直流串励电动机 |
1件 |
8 |
DQ09 |
直流他(并)励电动机 |
1台 |
9 |
DQ10 |
三相鼠笼式异步电动机 |
1台 |
10 |
DQ11 |
三相线绕异步电机 |
1台 |
11 |
GDQ12 |
三相线绕异步电机启动调速电阻箱 |
1件 |
12 |
DQ14 |
三相同步电机 |
1件 |
13 |
DQ15 |
单相电容起动异步电动机 |
1件 |
14 |
DQ16 |
单相电容运转异步电动机 |
1件 |
15 |
DQ17 |
单相电阻起动异步电动机 |
1件 |
16 |
DQ18 |
三相双速异步电动机 |
1件 |
17 |
DQ19 |
校正直流测功机 |
1台 |
18 |
DQ20 |
三相鼠笼式异步电动机 |
1台 |
19 |
DQ22 |
直流数字电压、毫安、安培表(三只表) (注:按实验要求每套需配2件) |
2件 |
20 |
DQ25 |
单/三相智能功率、功率因数表 |
1件 |
21 |
DQ26 |
三相可调电阻器(每组90Ω*2/1.3A) |
1件 |
22 |
DQ27 |
三相可调电阻器(每组900Ω*2/0.41A) |
1件 |
23 |
DQ28 |
三相可调电抗器 |
1件 |
24 |
DQ29 |
可调电阻器、电容器90Ω*2/1.3A、900Ω*2/0.41A |
1件 |
25 |
DQ31 |
波形测试及开关板 |
1件 |
26 |
DQ32 |
旋转灯,并网开关,同步机励磁电源 |
1件 |
27 |
DQ39 |
继电接触控制(一) |
1件 |
28 |
DQ39-1 |
继电接触控制(二) |
1件 |
29 |
DQ34 |
智能转矩、转速、输出功率测试 |
1件 |
30 |
DQ44 |
数/模交流电流表 |
1件 |
31 |
DQ45 |
数/模交流电压表 |
1件 |
32 |
SB-2 |
软启动装置挂箱 |
1套 |
33 |
SB-3 |
变频器调速装置挂箱 |
1套 |
34 |
SB-4 |
星三角形启动装置挂箱 |
1套 |
35 |
SB-5 |
自耦降压启动装置挂箱 |
1套 |
36 |
SB-6 |
电动机正反转挂箱 |
1套 |
37 |
SB06 |
实验连接线及易损配件 |
1件 |
38 |
配套教学软件资源 |
1)电机与变压器仿真教学软件 2)电力拖动仿真教学软件 3)机床电气线路仿真教学软件 4)无纸化考核设备(基于云设备无纸化理论试题库考试系统)1套 |
1套 |
39 |
★通讯板: 1)实验台地址范围0-255。 2)具有WIFI、RJ45、RS485上位机通信接口。 3)上位机与各学生实验台智能测量仪表数据交换,接口转换功能。 4)工作温度范围-20℃~+50℃。 |
1套 |
|
40 |
★实验台管理系统(上位机软件)(具有软件著作权) 1)添加、删除、配置各实验台模块。 2)实时监测各学生实验台各项模块实时参数。 3)远程控制各实验台模块功能开关,按键锁定。 4)软件用户登录管理功能。 |
共1套 |
