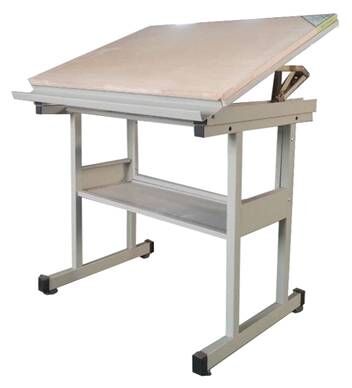

SB-HC型多功能固定式实用绘图桌
一、概述：
多功能实用绘图桌固定绘图桌支架采用钢架结构,桌面板采用东北优质加厚椴木材料的1号绘图板,并可调节倾角0°-85°,桌面下部有储物隔板,可以放置书包、文具和图纸等物品,牢固耐用,适用于机械制图绘图和绘画专业,在院校内实用和经济的一款多功能和升降绘图绘画桌,有较强的多种行业和课程的兼容性和普及性。
二、主要特点：
1、此款绘图桌是国内最新型的产品,和国内任何一款绘图桌的区别在于,采用单边双支撑结构,大大增强桌子的稳定性和牢固性。
2、工业桌面标配灰白三聚氰胺贴面防火板,PVC高温封边。倾角采用弹簧铰链无级调节倾角,倾角范围0—85°,同时具有锁定装置,确保倾斜角度不滑动。
3、桌面高度采用符合人体工学原理的适宜高度：800mm,脚柱采用30×30×650方钢,着地横管采用50×30×530mm方钢,图板架框由20×20mm方钢焊接。
4、所有钢管均采用优质钢材, 经过酸洗、磷化、防静电喷塑以及高温固化处理。所有铁件链接部分采用二氧化碳气体保护焊,焊点美观牢固。
三、详细参数：
1、台面调角幅度：0°-85°
2、桌面规格（长×宽）:900×600mm
3、整体规格：宽900×深680×高800mm
4、钢架结构绘图凳：
塑钢升降凳,PVC座面,钢管身,管身钢材厚度1mm,烤漆处理；
凳面厚6mm,底座锥形设计；
整体高度45cm。
四、适用人群
适合各类大中专院校和职校机械（建筑）制图基础教学和专业设计,以及艺术设计专业使用。
五、该款绘图桌可选配置：
学生桌配置：
（1）90cm丁字尺
（2）90*60cm一号绘图板
（3）精密绘图仪器（5件一套）
（4）25cm曲线板
（5）30cm多用斜角三角板
（6）美工刀
（7）三棱比例尺
（8）多功能模板
（9）大圆弧模板
（10）不锈钢多用擦图片
（11）画圆模板
（12）绘图铅笔（5支一套）
（13）81a绘图笔
(14)学生凳(PVC凳面,钢管身,可升降)
六、老师桌配置：规格1500*610*800mm
（1）1200cm丁字尺
（2）120×90cm零号图板
（3）精密绘图仪器（12件一套）
（4）高亮度书写投影（1台）
（5）投影薄膜（一盒）
（6）银幕（一幅）
（7）制图基本技能挂图（一套16张）
（8）滑动转椅（一张）
（9）25cm曲线板
（10）30cm多用斜角三角板
（11）美工刀
（12）三棱比例尺
（13）多功能模板
（14）圆弧模板
（15）不锈钢多用擦图片
（16）画圆模板
（17）绘图铅笔（5支一套
（18）速成制图小模型（55件一套）
（19）81a绘图笔
