[产品型号]:SBDQ-07 [产品名称]:建筑电气安装与调试实训考核装置 [价???????格]: [在线客服]:

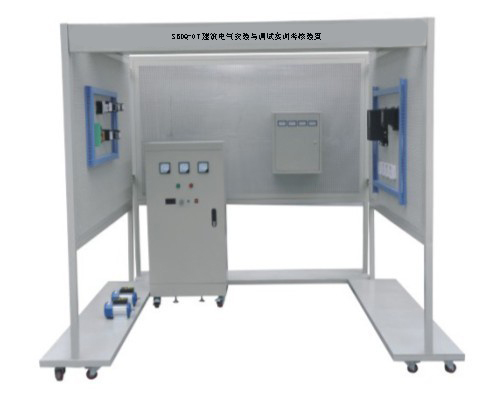

SBDQ-07建筑电气安装与调试实训考核装置

一、电气安装与调试实训考核装置要求采用钢制网孔板和钢制专用型材组接而成,安装有自锁式脚轮,方便移动和使用。装置表面喷塑,色彩稳重气派。装置设计高度以人站在一级人字梯即可方便操作的高度,即安全又能使使用者刚收到施工现场环境,横向,纵向宽度合适,可以模拟现场线路的转向布置。网孔板可以方便拆下。做隐蔽工程施工时,钢制专用型材是仿建筑隔断用轻钢龙骨的加大宽度精心设计,带有穿管孔,使用扎带固定线管,在穿出网孔板时可以使用壁疏引出udaoxian穿入明装底盒。配套的PVC管弯管器,可方便的对PVC管弯成90度。
可进行电工安装,如桥架安装,PVC管安装,吊灯,白炽灯座,日光灯,开关,插座,控制箱,配电箱等,包含有交流异步电动机,直流电动机,步进电机,伺服电机,温度控制器,电偶,PLC,变频器触摸屏等控制与受控对象。每个操作组配套一个移动式工具车和元件柜,便于对原件的保管和安装施工,从根本上解决了学校在普通墙面上进行安装培训的使用不方便,实训范围窄的问题。
设备应具有组装灵和方便的特点,可以根据学校的实际教学条件组成:2人组,3人组,4人组……,单面,双面等不同的方式,长度组合基于2个0.8米的基本组合单元,辅助配有0.2米,0.4米的组合单元,形成不同的长度组合,以满足不同的教学场地。



二.配置参数:
2人实训组(单面)长*宽*高=2006mm*1003mm*2410mm
1.配电箱部分:
包括三项四线有功电度表,单相有功电度表,闸刀开关,电流互感器,漏电型空气开关,空气开关,漏电型空气开关,空气开关,电流表,电压表,电压转换开关,安装导轨等,均安装在配电箱内。
三.实训项目要求
1.电度表的接线实训
2.配电箱的安装实训
3.控制箱的安装实训
4.日光灯的安装实训
5.白炽灯的安装实训
6.吸顶灯的安装实训
7.节能灯的安装时讯
8.配电箱的电能分配接线实训
9.控制电路的接线与调试实训
10.PLC控制电路的接线与调试实训
11.PLC的基本指令编程(含部分特殊指令的应用)实训
12.变频器的基本参数设置实训
13.变频器的多速段控制实训
14.触摸屏的基本界面设置与应用实训
15.步进电机及驱动器的接线与参数设置实训
16.伺服电机及驱动器的接线与参数设置实训
17.热电偶与温控装置的接线与参数设置实训
18.多种传感器的接线与调试实训
19.模拟量模块的使用实训
20.常用电工工具的使用
21.直流电机的控制与调速实训
22.PVC管得处理与布置实训
23.PVC管得穿线实训
24.开关与插座的安装实训
25.分线盒的安装实训
26.线路分配的基本设计
27.施工规范的学习与训练
28.安全施工要求学习与训练
29.两地控制一盏灯实训
30.线槽布线施工训练
31.隐蔽工程施工训练
32.高压钠灯的接线实训
技术指标:
1.工作电源:三相五线 供电 AC380V/220V +/-7.5% 50HZ
2.工作环境:用绝缘地板(或使用绝缘地毯)
3.实训装置网孔板尺寸:长*宽=798*768mm
4.实训装置外形尺寸:见配置清单
5.实训装置材料:钢板。钢板厚度≥1.5mm
6.实训装置电源:提供带有开关,电压指示及短路保护,采安全型插线插座的三相电源输出和航空插头提供电源。
7.消耗功率:≤2KW
安全保护措施:具有接地保护,过流过载,漏电保护功能,符合相关的国家标准
