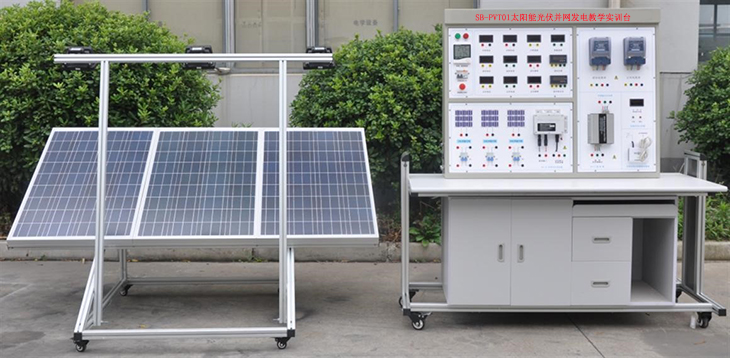

SB-PVT01太阳能光伏并网发电教学实训台
一、系统实训应用范围：
太阳能光伏并网发实训装置,太阳能光伏并网发电,主要提供于职高、大学、研究生、企业技工以太阳能发电为主课题的研究和培训。
二、技术参数
2.1、太阳能电池板
太阳能电池板采用阵列组装形式,主要采用4块（或更多）小型太阳能电池板组建,可实现太阳能电池板的并接方式和串接方式,进而提供大电流或大电压的两种太阳能电池板组网方式。
?最大输出功率：100W*3块
?开路电压：35V（并联）
?短路电流：3*3.25A（并联）
2.2、照度计
?量程：0-225Lx、200-2250Lx、2000-22500Lx和20K-225KLx（225000Lx）自动切换量程。
2.3、系统包含电压表、电流表、有功、无功率表,温度表及湿度表
?直流电压表200V、直流电流表20A各3只
?交流电压表500V、交流电流表5A各3只
?有功功率表1只
?无功功率表1只
?温度、湿度表:温度测量范围：-50℃-+70℃湿度测量范围：20%-90%
2.4、环境监测模块技术指标
?含有照度计、温度表、湿度表,单片机时钟系统,实现时间的显示
2.5、13寸工控一体机,带触摸功能
?C P U:Intel 1037U 1.8GHz 22nm双核处理器TDP 17W超低功耗处理器
?主 板:Intel M11工控固态节能主板
?内 存:1G DDR3 1333超高速内存,支持1333/1066MHz内存,最大可支持8GB。
?硬 盘:24G SSD固态硬盘
?显 卡:集成Intel? HD Graphics核心显卡,提供VGA、LVDS、双HDMI显示输出,LVDS支持双通道24bit,支持单独显示、双显复制、双显扩展。
?声 卡:集成ALC662 6声道高保真音频控制器
?网 卡:集成1个RTL千兆网卡,支持网络唤醒、PXE功能。
?电 源:外置电源（100V至220V宽幅电压,全球通用）
?显示屏:13寸LED工控屏 分辨率：1024*600
?触摸屏:台湾军工Touchkit 4线触摸屏,透光率高；性能稳定,触摸灵敏
?整机接口:4* USB 2.0接口,其中两个可支持USB3.0(需定制),
?1* HDMI接口:1* VGA接口,1* RJ-45网络接口,1* Line out（绿色）,1* Mic（红色)
?2*COM串口,1* 12V DC_JACK输入接口
系统状态：
太阳能控制器（带报警功能）：
?输入电压、电流、功率的数据显示及动态曲线显示
?输出电压、电流、功率的数据显示及动态曲线显示
?蓄电池：电压数据显示及动态曲线显示
2.6并网逆变器：
并网逆变器具有DC－DC和DC－AC两级能量变换的结构。DC－DC变换环节调整光伏阵列的工作点使其跟踪最大功率点；DC－AC逆变环节主要使输出电流与电网电压同相位,同时获得单位功率因数。
系统面板设有用来测量DC、AC相关参数的多个测试端口,可测量DC-DC电压电流变化和DC-AC逆变过程中的电压电流及曲线变化和波形对比。
6级功率搜索功能
在自动调整的过程中,会看到LOW灯不停的闪烁,功率会由0作为起点,向最大功率点加大输出功率,重启最多为6次,然后进入功率锁定状态,锁定时ST灯长亮。
在进行6级功率搜索程序时,所需的时间为10分钟。
?直接连接到太阳能电池板（不需要连接电池）
?AC标准电压范围：90V～140V/180V～260VAC
?AC频率范围：55Hz～63Hz/45Hz～53Hz
?并网输出功率：300W
?输出电流总谐波失真：THDIAC <5%
?相 位 差：<1%
?孤岛效应保护：VAC;f AC
?输出短路保护：限流
?显示方式：LED
?待机功耗：<2W
?夜间功耗：<1W
?环境温度范围：-25℃～60℃
?环境湿度：0～99%(Indoor Type Design)
高性能自动功率点追踪（MPPT）
强大的MPPT算法,以优化来自太阳能电池板的功率收集,可精确地捕捉及锁定最大输出功率点,使发电量大幅提高到大于25%以上。
MPPT追踪图
电力输出:（逆向电力传输）
高效的电力逆向传输技术,专利技术之一,逆变器在并网输出模式时电力以反方向电力传输,自动检测电路中的负载并优先进行使用,用不完的电力才向电网逆方向传输供应到其他地方使用,电力传输率可达99.9%。在光伏发电应用系统中使输出效率更高。
并网湝波分量测试
2.7太阳能设计及计算软件
实验指导书、合格证、保修卡；专用工具箱；并网操作实验台；太阳能电池板；同步逆变电源；液晶演示电视机
三、可完成的实验内容：
实验一 太阳能电池板特性实验系列
1-1、太阳能电池板开路电压测试实验
1-2、太阳能电池板短路电流测试实验
1-3、太阳能电板I-V特性测试实验
1-4、太阳能电池板最大输出功率计算实验
1-5、太阳能电池板填充因子计算实验
1-6、太阳能电池板转换效率测量实验
1-7、开路电压与相对光强的函数关系实验
1-8、短路电流与相对光强的函数关系实验
1-9、太阳能电池板P-V特性测试实验
1-10、太阳能电池板暗伏安特性测试实验
1-11、太阳能组件输出特性测试实验
1-12、串联电阻对填充因子的影响测试实验
1-13、并联电阻对填充因子的影响测试实验
1-14、太阳能电池光谱特性测试实验
1-15、太阳能电池板的串联开路电压测试实验
1-16、太阳能电池板的串联短路电流测试实验
1-17、太阳能电池板的并联开路电压测试实验
1-18、太阳能电池板的并联短路电流测试实验
1-19、负载特性测试实验
实验二 太阳能光伏逆变器实验系列
2-1、逆变器的工作原理分析实验；
2-2、输出电压、电流测试实验；
2-3、最大输出功率的估算实验；
2-4、过载或短路保护演示实验；
2-5、输入电压范围测试实验；
2-6、转换效率计算实验；
2-7、并网实验；
实验三并网逆变电源技术实验
3-1、并网逆变电源单元组成原理技术实验。
3-2、并网逆变器的最大功率跟踪、MPPT控制方法的比较实验,探讨新方法。
3-3、光伏同步电源与风电同步电源并网兼容控制技术测试实验。
3-4、并网逆变器的防孤岛效应瞬间保护技术测试试验。
3-5、并网逆变电源输出功率与光伏能量变换的实验。
3-6、并网逆变电源直流输入欠压控制实验。
3-7、并网逆变电源交流输出波形测试实验。
3-8、并网逆变器输入功率与输出功率比值效率计算与测试实验。
实验四并网发电系统监控软件实验
4-1、在上位软件里查看单站监控项目：直流电压VDC、直流电流A、输入功率KW交流电压VDC、交流电流A、输出功率KW,日发电量KWh、日运行时数hmin、总发电量KWh、总运行时数h,二氧化炭排放量查询。
