[产品型号]:SB-PC2-T太 [产品名称]:阳辐射标准观测站 [价?????格]: [在线客服]:

SB-PC2-T太阳辐射标准观测站

太阳辐射是气象观测指标中重要内容,根据国际气象组织WMO标准要求,太阳辐射标准观测分为:(总辐射、散射辐射、直接辐射、反射辐射、净全辐射),太阳辐射分光谱观测分为:(紫外光、可见光、紫蓝光、绿光、橙红光、近红外光,远红外光)对此项内容的记录分析将对人类研究太阳能、气象、环境海洋、农业生态、建筑材料等起到重大作用。

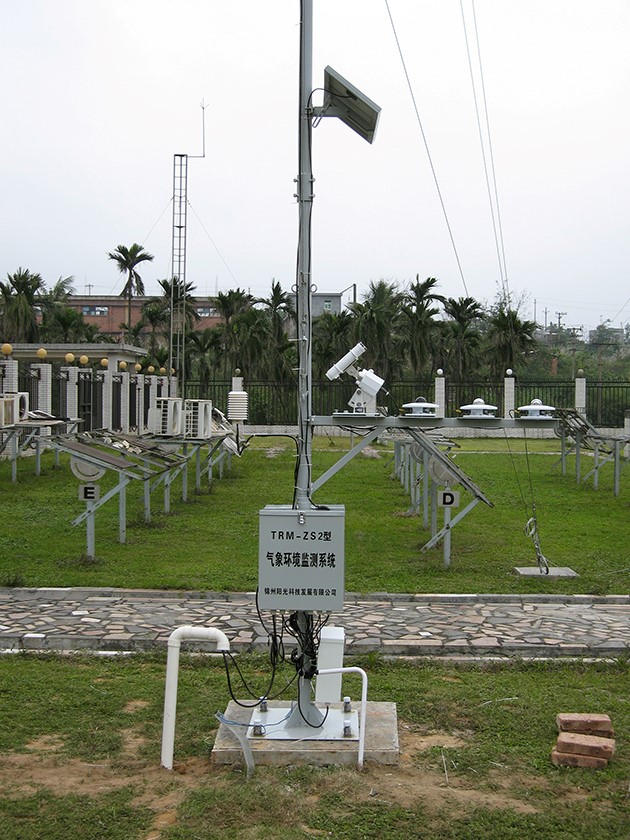

PC-2-T太阳辐射标准观测站

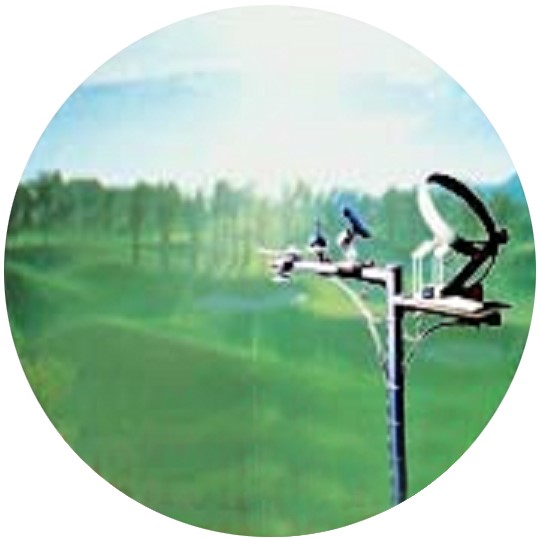

PC-2-T太阳辐射标准观测站

一、概念及技术指标

1、总辐射

水平表面上,在立体角内所接收到的太阳直接辐射和散射太阳辐射之和称为总辐射(短波)。总辐射是辐射观测最基本的项目。总辐射用总辐射表(亦称天空辐射表)测量。

总辐射表技术参数:

01.通 道 数:1路;

02.光谱范围:280----3000nm

03.灵 敏 度:714μVw.m-2

04.响应时间:≤30(99%)

05.分 辨 率:1W

06.:350Ω

07.稳 定 性:±2%

08.余弦响应:≤±7%(太阳高度角10)

09.温度特性:±2%(-20℃+40℃)

10.非 线 性:±2%

11.:2.5kg

12.:<5%

13.测试范围:02000W/m2

14.信号输出:020mV

2、净全辐射

由天空(包括太阳和大气)向下投射的和由地表(包括土壤、植物、水面)向上投射的全波段辐射量之差称为净全辐射,简称净辐射。净全辐射是研究地球热量收支状况的主要资料。净全辐射为正表示地表增热,即地表接收到的辐射大于发射的辐射,净全辐射为负表示地表损失热量。净全辐射用净全辐射表测量。

净全辐射表技术参数:

01.通 道 数:2路;

02.光谱范围:280-----50000nm

03.灵 敏 度:714μVW.m-2

04.分 辨 率:1W

05.:350Ω

06.时间响应:不大于1分钟(99%);

07.感应面一致性:±10%

08.使用环境温度:-45℃+40℃

09.:±5%

10.:0.5kg

11.测试范围:-20002000W/m2

12.信号输出:020mV

3、直接辐射

测量垂直太阳表面(视角约0.5°)的辐射和太阳周围很窄的环形天空的散射辐射称为太阳直接辐射。太阳直接辐射是用太阳直接辐射表(简称直接辐射表或直射表)测量。

直接辐射表技术参数:

01.通 道 数:3路;

02.光谱范围:280----3000nm

03.灵 敏 度:714μVWm-2

04.响应时间:≤30(99%)

05.分 辨 率:1W

06.:100Ω

07.跟踪精度:24小时小于±1°

08.稳 定 性:±1%

09.温度特性:±1%(-20℃+40℃)

10.:5kg

11.测试范围:04000W/m2

12.电源电压:DC 12V±l5% AC 220V±l0%

13.测试精度:±2%

14.信号输出:020mV

4、散射辐射和反射辐射

辐射中把来自太阳直射部分遮蔽后测得为散射辐射或天空辐射。感应面朝下所接所的为反射辐射。散射辐射和反射辐射都是短波辐射。这两种辐射均用总辐射表配上有关部件加以测量。

4.1散射辐射表(总辐射+遮光环装置)技术参数

01.通 道 数:4路;

02.光谱范围:280----3000nm

03.灵 敏 度:714μVw.m-2

04.响应时间:≤30(99%)

05.分 辨 率:1W

06.:350Ω

07.稳 定 性:±2%

08.余弦响应:≤±7% (太阳高度角10°)

09.温度特性:±2% (-20℃+40℃)

10.非 线 性:±2%

11.:2.5kg

12.:<5%

4.2反射辐射表技术参数

01.通 道 数:5路;

02.光谱范围:280-----3000nm

03.灵 敏 度:714μVw.m-2

04.响应时间:≤30(99%)

05.分 辨 率:1W

06.:350Ω

07.稳 定 性:±2%

08.余弦响应:≤±7% (太阳高度角10°)

09.温度特性:±2% (-20℃+40℃)

10.非 线 性:±2%

11.:2.5kg

12.:<5%

13.测试范围:04000W/m2

14.信号输出:020mV

5PC-2型太阳辐射记录仪

PC-2型太阳辐射记录仪(以下简称记录仪)是新一代的太阳辐射记录仪,它与通用的PC电脑配合使用,外接各种辐射传感器,用于观测记录太阳的总辐射、散射、直辐射、反射、净辐射等各种辐射量,具有测试精度高、人机界面友好、人工干预少、交直流电共用等特点。

PC-2型太阳辐射记录仪技术参数:

01.通 道 数:5路;

02.输入范围:±25mV

03.准 确 度:0.5%

04.仪器内分辨率:±1μV

05.显示精度:1W

06.显示方式:大屏幕液晶显示;

07.显示内容:(总,散,直,反,净)辐射瞬时值、小时累计量及最大值、日累计量及最大值,日期,时间;

08.数据存贮容量:(总,散,直,反,净)辐射瞬时值、小时累计量及最大值、日累计量及最大值,日期,时间,记录仪内最多可记录7天数据;

09.供电电压: AC:220V±10%? 50Hz?? DC:12V

10.电池供电:选用PC-2 UPS电源(在无交流电情况下,系统可连续工作七天以上)

11.耗:充电时<30W非充电时<10W

12.工作温度:10℃+70℃

13.遥测距离:大于150m

14.最大相对湿度:≤95%

15.通讯接口:标准RS232计算机通讯口;

16.软件在WINDOWS98以上环境运行,即可将记录仪内的数据下载存入微机,以EXCEL文件格式存储。

系统配置:

太阳辐射标准观测站

序号

数量

单位

1

太阳辐射记录仪

PC-2

1

2

总辐射表

TBQ-2

1

3

自动跟踪太阳直接辐射表(日照计)

TBS-2-2

1

4

散射辐射表(总表+散射装置)

TBD-1

1

5

净全辐射表

TBB-1

1

6

反射辐射表

TBQ-2

1

7

太阳辐射观测台架

PC-2-TJ

1

8

电源线、数据通讯线及辐射表电缆

标准配置

1

9

太阳辐射观测系统软件

PC-2-T

1

10

无线通讯控制器(可选配)

GSM/GPRS

1

11

移动存储控制器(可选配)

FS-1

1
