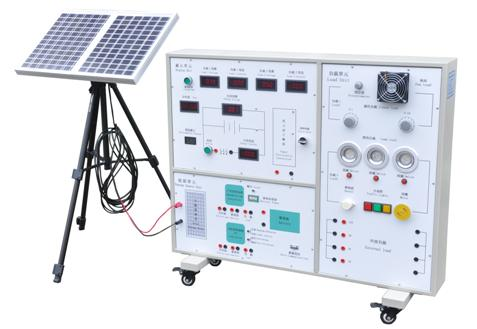

SB-ST02太阳能发电教学实训系统
SB-02太阳能发电教学系统由太阳能电池组件模块、蓄电池模块、控制器模块、负载调节控制模块、监控仪表模块、PC机监控模块,等部分组成。
一、主要技术规格参数： 太阳光电实习教学模块
1、系统规格
◆ 系统最大电压：21.5V
◆系统最大电流：2A
◆系统最大功率：25W
2、太阳能电池规格：单晶硅太阳能电池
◆元件尺寸(L*W*H)：621*281*28mm,
◆最佳功率：20W
◆最佳工作电压：17.05±0.5V
◆最佳工作电流：1.20±0.10A,
◆短路电流：1.34±0.10A,
◆开路电压：21.0±0.5V
3、太阳能控制器规格：
3、1、光电型控制器：
额定电压：12V,额定电流为10A,配置铅酸蓄电池,负载为100W以下的12V直流负载,控制单元一通道为光控输出,另一通道为多类定时输出。
额定电压：12V,最大光电电池功率：60W,最大负载电流：5A,过放电压：11.0±0.5, 蓄电池过充、过放电保护、蓄电池开路保护、负载过电压保护、夜间防反充电保护、输出短路保护、电池接反保护、欠压和过压防震荡保护、均衡充电、温度补偿、光控开关。
4、电表规格：
◆电流表：×3个,2A, 显示模式︰0.5"LCD液晶显示
◆电压表：×3个,20V,显示模式︰0.5"LCD液晶显示
◆温度表：×1个,0～99.9℃
5、负载：
◆风扇：×1个,额定电压：12V,工作电流：0.25A,功率：3W
◆交通灯：2组(R,G,B),额定电压：12V,工作电流：0.25A,功率：3W
◆LED灯：1组(7颗)
◆蜂鸣器：×1个
◆马达：×1个,额定电压：12V,工作电流：0.25A,功率：3W
6、电池：
阀控式密封铅酸蓄电池,额定电压：12V,额定容量(20hr)：3.3Ah,充电方法（恒压）,循环︰最大充电电流为825mA
7、电阻器：
◆可变电阻,电阻值调整范围为0～1kΩ
◆提供DC转AC模块
◆ 支援外接PC计算机量测太阳能电池I-V特性曲线(VB软件or LabView)
8、系统外形尺寸；长1100×宽780×厚120（㎜）平脚40×40×500（㎜）附滚轮方便推动至户外教学。
9、太阳能电池调节铝合金支架
◆ 最高工作高度1695㎜,最低工作高度455㎜,承载8㎏,净重1.8㎏,最大管径26㎜,收缩高度620㎜
一、太阳光电实习教学模块实验内容：
实验一太阳能电池发电原理实验
实验1-1太阳能光电板能量转换实验
实验1-2环境对光电转换影响实验
实验二太阳能电池光电系统直接负载实验
实验三光电控制型太阳能系统发电实验
实验3-1光电型控制单元工作原理实验
实验3-2光电型控制单元充放电保护实验
实验四用户型太阳能发电和利用实验
实验4-1用户型控制单元工作原理
实验4-2用户型控制单元充放电保护实验
实验五太阳能系统电器负载实验
实验六综合实验
实验七太阳能电池基本特性测试实验
实验八外部扩充DC转AC外接电器实验
实验九单晶太阳能电池I-V特性曲线实验
三、配置单
序号 |
名称 |
型号 |
数量 |
单位 |
1 |
太阳能光电教学实验台 |
1 |
台 |
|
2 |
太阳能电池支架（三脚架） |
1 |
台 |
|
3 |
太阳能电池组件（25W） |
1 |
只 |
|
4 |
蓄电池组 |
1 |
组 |
|
5 |
实验附件 |
1 |
套 |
|
6 |

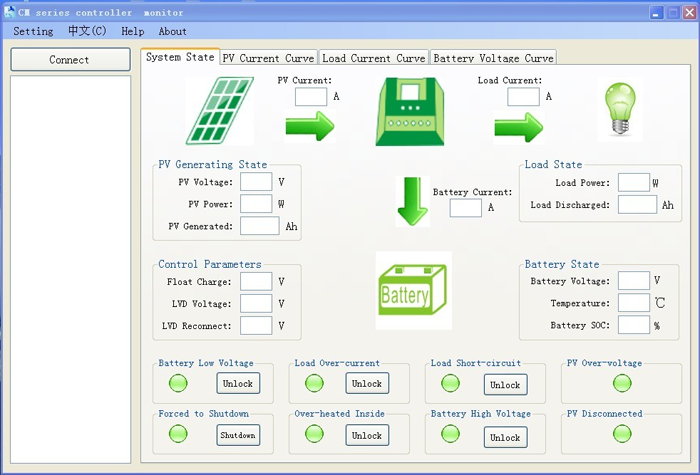

LabView 监控软件 |
1 |
套 |
