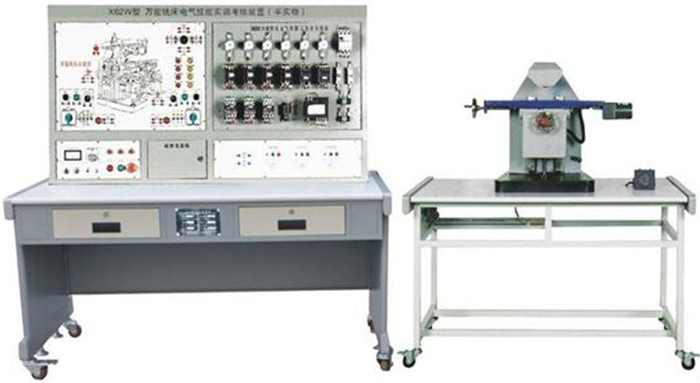

SB-X62W型万能铣床电气技能实训考核装置（半实物)
X62W型万能铣床电气技能实训考核装置"是在原"SB-X62W型万能铣床电气技能实训考核装置"的基础上进行改造升级,它增加了X62W型万能铣床仿真半实物模型,并将机床的电气部分和机床的机械部分有机地连接在一起。由于将机床的运动全部展现出来,因而使教学更加形象生动。本装置适合于维修电工（电工）初、中、高级技能鉴定中有关机床电气部分的培训考核
一、功能特点
1.?X62W型万能铣床半实物仿真模型是参照实际X62W型万能铣床的尺寸按一定比例缩小的设计；
2.?本套装置电气部分的操作,能实现X62W型万能铣床各种运动,它包括：主轴正反转、工作台纵进给、工作台垂直进给及冷却泵运行,极限位置的限位保护；
3.机床电气线路的所有接点,在装置的面板上都有相应的测试点,便于学员检测故障；
4.半实物模型上所用电机的电压等级与实际的机床是完全相同；
5.半实物机床的床身采用铸件,专用模具一次成型,滚珠丝杆传动,手轮使用实际机床部件,贴近真实机床；
6.半实物机床各部件采用不同的颜色,培训时学生更加容易理解接受；
7.半实物机床活动导轨表面采用高频淬火工艺,经久耐用；
8.控制屏的故障箱内设有32个开关,通过拨动故障开关可设置相应的故障点。
二、技术性能
1.?输入电源：三相四线～380V±10% 50Hz
2.?工作环境：温度-10℃～+40℃,相对湿度＜85%（25℃）,海拔＜4000m
3.?装置容量：＜0.2kVA
4.?漏电保护动作电流：≤30mA；漏电保护动作时间：≤0.1s
5.?控制屏尺寸：1410mm×725mm×1535mm
6.?半实物模型桌子尺寸：1268mm×723mm×798mm
7.?X62W万能铣床模型尺寸：900mm×300mm×370mm
8.?工作台纵向移动行程：130mm
9.?工作台垂直移动行程：30mm
10.?工作台横向移动行程：50mm
三、设备配置
序号 |
名 称 |
数 量 |
备注 |
1 |
X62W型 万能铣床电气技能实训考核装置 |
1台 |
|
2 |
X62W万能铣床半实物模型（含实训桌） |
1台 |
配有与电气部分的连接接口,通过电缆连接 |
四、实训项目与目的
1.?熟悉常用低压电器的机构、原理
2.?通过观察机床模型的运动,了解机床的实际运动
3.?了解机床电器控制的原理及各种保护装置
4.?掌握机床中常见故障的排除方法
五、故障点设置一览表
故障编号 |
故障现象 |
1 |
冷却泵电机不能启动 |
2 |
主轴、进给均不能启动 |
3 |
主轴无变速冲动 |
4 |
主轴停止制动不正常 |
5 |
主轴电机不能启动 |
6 |
主轴停止不能制动 |
7 |
主轴不能启动 |
8 |
进给电机不能启动 |
9 |
进给电机不能启动 |
10 |
进给电机不能启动 |
11 |
进给变速无冲动,圆形工作台不能工作 |
12 |
工作台不能左右进给 |
13 |
工作台不能左右进给 |
14 |
非圆工作台不工作 |
15 |
工作台不能向左进给 |
16 |
进给电机不能正转 |
17 |
工作台不能向上或向后进给 |
18 |
圆形工作台不能工作 |
19 |
圆形工作台不能工作 |
20 |
非圆工作台不能向右进给 |
21 |
非圆不能上下（或前后）进给,不能快进 |
22 |
不能上下（或前后）进给 |
23 |
不能向下（或前）进给 |
24 |
进给电机不能反转 |
25 |
只能一地快进操作 |
26 |
只能一地快进操作 |
27 |
不能快进 |
28 |
电磁阀不动作 |
29 |
进给电机不转 |
30 |
主轴电机不转 |
