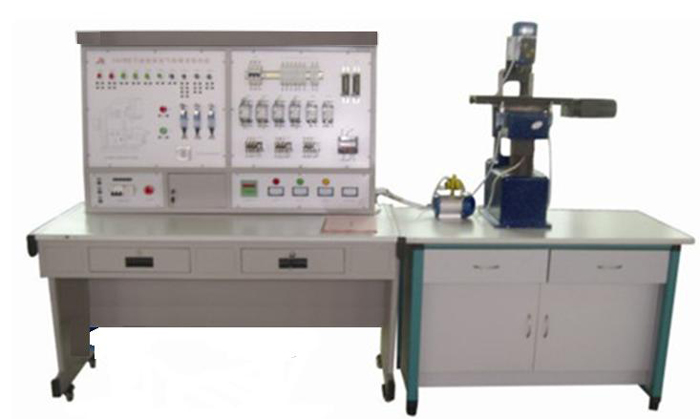

SB-M7120型平面磨床电气技能实训考核装置（半实物）
本装置由电源控制部分、M7120型磨床机床电气控制部分、仿真机床构成。电源控制部分包括实训定时、定时报警、安全用电自动控制等,机床电气控制部分把整台机床内部电器装在正面面板上,能直观地观察机床工作时各电器的动作状况。故障点在面板上设有相应测试点,供实训考核者测试用。仿真机床部分能模拟机床各种运动。通过本装置的实训能使学员掌握机床常见故障的现象、故障产生的大概部位,熟练掌握机床电路工作原理,其是维修电工初、中、高级技能鉴定的理想设备。
一、技术性能
1、输入电源：三相四线（380V±10% 50Hz）
2、工作环境：温度-10℃～+40℃ 相对湿度＜85%(25℃)
3、装置容量：＜1KVA
4、重 量：150kg
5、外形尺寸：1400mm×700mm×1500mm
二、装置构成
（一）主控屏
1、三相四线电源输入,通过漏电保护器接通总开关。
2、设有450V指针式交流电压表三只,指示电源输入的三相电源电压,并有三只指示灯指示实训台与外部电源的通断。
3、实验兼报警记录仪（实验管理器）：平时作为时钟使用,具有设定实训考核时间,定时报警、切断电源等功能。
（二）机床电器装载板：安装机床电器、故障设置盒及故障测试孔。
（三）实训桌：桌体为铝木结构
（五）电气部分的操作,能实现M7120型磨床各种运动
（六）机床电气线路的所有接点,在装置的面板上都有相应的测试点,便于检测故障
（七）控制屏的故障箱内设有16个开关,通过拨动故障开关可设置相应的故障点
三、设备配置
序号 |
名 称 |
数 量 |
备? 注 |
1 |
M7120型 磨床电气技能实训考核装置 |
1 |
|
2 |
XM7120型 磨床半实物模型（含实训桌） |
1 |
配有与电气部分的连接接口,通过电缆连接 |
四、实训项目与目的
1、熟悉常用低压电气的机构、原理；
2、通过观察机床模拟运动,了解机床的真实运动状况；
3、掌握机床电器控制原理及各种保护装置；
4、掌握机床常见故障发生部分现象及排除方法。
五、故障点设置一览表
故障编号 |
故障现象 |
故障编号 |
故障现象 |
1 |
机床无法启动 |
9 |
砂轮电动机无法启动 |
2 |
液压泵电动机无法启动 |
10 |
砂轮电动机无法启动 |
3 |
液压泵电动机无法启动 |
11 |
砂轮架无法上升 |
4 |
液压泵电动机无法启动 |
12 |
砂轮架无法上升 |
5 |
液压泵电动机和砂轮电动机都无法启动 |
13 |
砂轮架无法下降 |
6 |
砂轮电动机无法启动 |
14 |
砂轮架无法下降 |
7 |
砂轮电动机无法启动 |
15 |
电磁吸盘不能工作 |
8 |
砂轮电动机控制无自锁 |
16 |
电磁吸盘控制不能自锁 |
