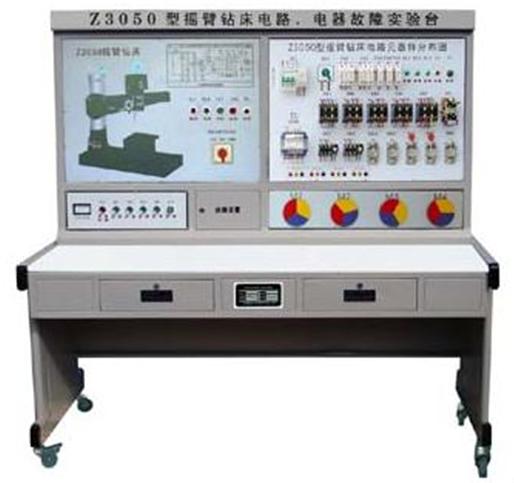

SB-Z3050型摇臂钻床电气技能实训考核装置

一、概
Z3050
型摇臂钻床电气技能实训考核装置"是我国各职业技术院校的电气、自动化及相关专业、社会电工培训、各县市维修电工鉴定所(站)等单位电气控制的教学、考核而研制的 。它适用于课堂演示、机床电气控制原理性的操作实训。由于设备均采用工业中通用的电器,因而它可作为社会电工类职业培训中机床电气维修方面的 ,同时可作为职业资格培训考核用。通过本装置的实训,不仅能提高学生的动手能力,而且还克服了以往只能在实际设备上进行教学,费用高且难以实现教学目的弱点。同时,为高层次维修技能的训练,提供了较理想的设备,从而实现了耗资少、教学效果显著的目的。


二、适用范围
本装置适用于Z3050摇臂钻床电气控制的模拟与Z3050摇臂钻床电气故障排除的技能考核。
三、技术性能
1.
输入电源:三相四线~380V±10% 50Hz
2.
工作环境:温度-10℃~+40℃,相对湿度<85%25℃)海拔<4000m
3.
装置容量:<1kVA
4.
外形尺寸:141cm×72.5cm×153.5cm
四、装置的基本配置
1.SB-JC01
电源控制面板(铝质面板)
(1)
交流电源(带有漏电保护措施)
提供三相交流电源(380V)
(2)
人身安全保护体系
电压型漏电保护器:当线路出现的漏电现象时,控制屏内的接触器便立即跳闸,切断了电源。
电流型漏电保护装置:控制屏若有漏电现象,当漏电流超过一定值时,即切断电源。
2.SB-Z01
(铝质面板)
面板上安装有机床的所有主要电器及动作指示灯、机床的所有操作都在这块面板上进行,指示灯用于指示机床的相应动作。
面板上印有Z3050摇臂钻床立体示意图,可以很直观地看到该摇臂钻床的外形轮廓。
3.SB-Z03
(铁质面板)
面板上装有断路器、熔断器、接触器、热继电器、变压器等元器件,这些元器件直接安装在面板表面,可以很清晰的看到它们的动作状况。
4.
三相异步电动机
四只380V三相鼠笼异步电动机,分别用作主轴电动机、冷却泵电动机、立柱松紧电动机和摇臂升降电动机。
5.
故障开关箱
设有32开关,其中K1K25用于故障设置;K26K31保留;K32用作指示灯开关,用于设置机床的动作指示状态。
6.
实训桌
实训桌为铁质双层亚光密纹喷塑结构,桌面为防火、防水、耐磨高密度板,结构坚固,形状似长方体,造型美观大方;设有两个大抽屉,分别用于放置工具及资料等。桌面用于安装电源控制屏并提供一个宽敞舒适的工作台面。实训桌还设有四个万向轮和四个固定调节机构,便于移动和固定,有利于实训室的布局。
五、实训项目
1.
熟悉常用低压电器的机构、原理
2.
通过测量找出线路上的故障点
3.
对机床故障的排除
4.
设置故障点,作为维修电工的技能考核台

万能机床电路实训考核鉴定装置(含PLC、变频器)、万能铣床实训及技能考核装置

机床电气技能实训考核鉴定装置(柜式双面、四合一、二种机床)、机床电气技能实训考核鉴定装置(柜式双面、四合一、四种机床)

SB-SHY-01无线遥控智能型综合机床电气电路实训考核鉴定装置 ?(四个机床电路)

SBCXTM-1型机床电气技能实训考核鉴定装置(四合一)

SB-JCG10D机床电气线路(四合一)考核实训装置

SB10-121型多媒体智能控制《机械工程制图》陈列柜

SBBS-C6140普通车床电气技能实训考核装置(半实物)

SBBS-M1432万能外圆磨床电气技能实训考核装置(半实物)

SBBS-M7120平面磨床电气技能实训考核装置(半实物)

SBBS-PDH电动葫芦电气技能实训考核装置(半实物)

SBBS-T68卧室镗床电气技能实训考核装置(半实物)

SBBS-X62W型万能铣床电气技能实训考核装置(半实物)

SBBS-Z3040摇臂钻床电气技能实训考核装置(半实物)

SB-C650-2型普通车床电气技能培训考核实验装置

SB-M7130K型平面磨床电气技能培训考核实验装置

SB-PBA型龙门刨床电气技能培训考核实验装置

SB-SDQ-01综合机床电气电路实训考核鉴定装置(四个机床电路)

SB-T68型卧式镗床实训及技能考核装置

SBWK-01B机床电气控制技术及工艺实训考核装置(网孔板)

SB-88A网孔型万能机床电路实训考核鉴定装置

SB-88B网孔型万能机床电路实训考核鉴定装置(含PLC、变频器)

SB-X62W型万能铣床实训及技能考核装置

SB-Z3040B型摇臂钻床电气技能培训考核实验装置

SBKF-768型机床电气电路仿真实训考核装置

SBLSX-02皮带传送焊接调试生产线、SBLSX-01生产实训流水线
