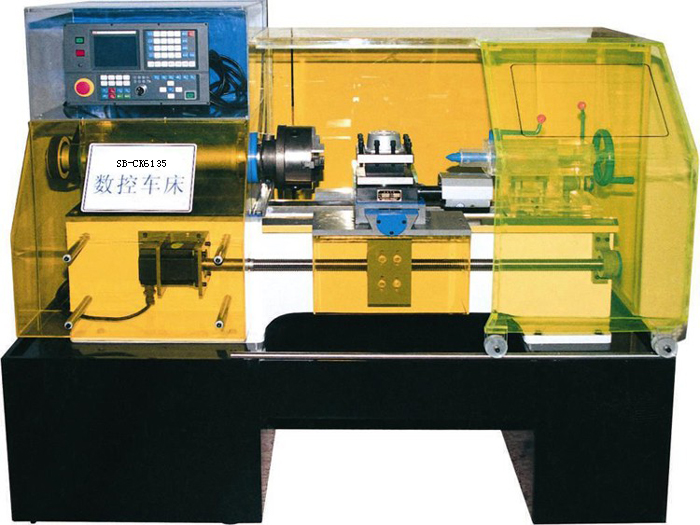

SB-CK6135型透明数控教学车床(数控系统:SB980TB)
3.1.1 概述
CK6135型车床是最新研制的教学科研用数控机床。该机床是典型的机电一体化产品,采用稳定可靠的SB-980TB3车床用数控系统,该系统是国内唯一从外置到内核均与日本FANUC、GSK系统全面兼容。硬件配置更具有相当的刚性、强度及制造精度；同时,其外形美观大方,主轴箱盖及防护体均采用进口有机透明材料制作而成,使机床主要内部结构及传动线路一目了然,是各相关科研院所、高职学院及技术学校理想的实验设备。采用四工位自动回转刀架,可以加工φ30mm的铝合金或PVC材料,通过编程对各种轴类,盘类等塑料零件能自动完成任务,如外圆柱面,圆锥面,圆弧面,螺纹等工件的削加工,并能进行切槽,钻机等工作。
3.1.2 特点
稳定可靠的SB-980TB3专用车床数控系统；
全自动四工位数控回转刀架,能满足较复杂零件的刀具使用要求；
纵、横向精密滚珠丝杠进给,混合式步进电机驱动,重复定位精度高,转矩大；
采用高级变频调速电机驱动主轴,实现无级调速,保证切削线速度稳定；
操作方便舒适,符合现代人机工程学的优化思想；
车削PVC材料时,采用空气（风）冷却,保持工作环境清洁,无工业污染；
外型美观大方,彰显实验场所品质。
3.1.3 用途
相关专业科研院所对现代加工（数控及CAD/CAM）技术研究的实践验证；
各类高等院校及中级技术学校的数控技术应用、机电一体化及自动控制专业学生的综合实验；
各类高等院校及中级技术学校的机制、模具及其他相关专业数控技术的课堂辅助教学和教学实训；
开展数控机床结构及控制原理、数控编程及机床操作、CDA/CAM等专业课程专项培训。
3.1.4 数控系统主要功能
1.国内唯一一家从外置到内核均与日本FANUC全面兼容的系统；
2.系统采用硬件插补技术,快进速率可达12米/分；
3.具有程序记忆和预读功能,提前译码,使机床加工平滑流畅；
4.控制精度高,脉冲当量为1μ（0.001mm）；
5.有串行RS232通讯接口与USB功能,可与计算机联机通讯、软件在线升级；
6.采用电子齿轮比,简化传动结构,提高机床工作精度。
7.系统具有软、硬件限位,保证工作安全；
8.采用多层印刷电路板、表贴、门阵等技术,使性能更优越,运行更可靠。
3.1.5 车床主要技术参数
序号 |
设备名称 |
配 置 |
技术参 数 |
|
1 |
数控 车床 |
床身 |
采用高强度的工程塑料 |
|
机床外形尺寸（长、宽、高） |
1800×980×1520mm |
|||
床身上最大回转直径 |
?360mm |
|||
最大工件长度 |
430mm |
|||
主轴箱盖及防护罩 |
采用进口透明有机材料 |
|||
主轴 |
标准主轴 |
|||
主轴转速、无级变速 |
0—1500rpm |
|||
主轴电机 |
变频控制无极调速功率1.5kw |
|||
电动刀架 |
标准四工位 |
|||
三爪卡盘 |
?160mm |
|||
丝杠 |
滚珠丝杠 |
|||
丝杠运行 |
混合步进电机驱动 |
|||
运行方式 |
自动、手动、点动、MDI、手轮 |
|||
数控编程系统 |
采用SB-980TB3数控系统全面兼容日FANUC系统并具有串行RS232和USB通讯接口能与外部计算面联机通讯.系统采用硬件插补技术,快进速率可达12米/分；系统具有程序记忆和预读功能,提前译码,使机床加工平滑流畅；系统控制精度高,脉冲当量为1μ（0.001mm）； |
