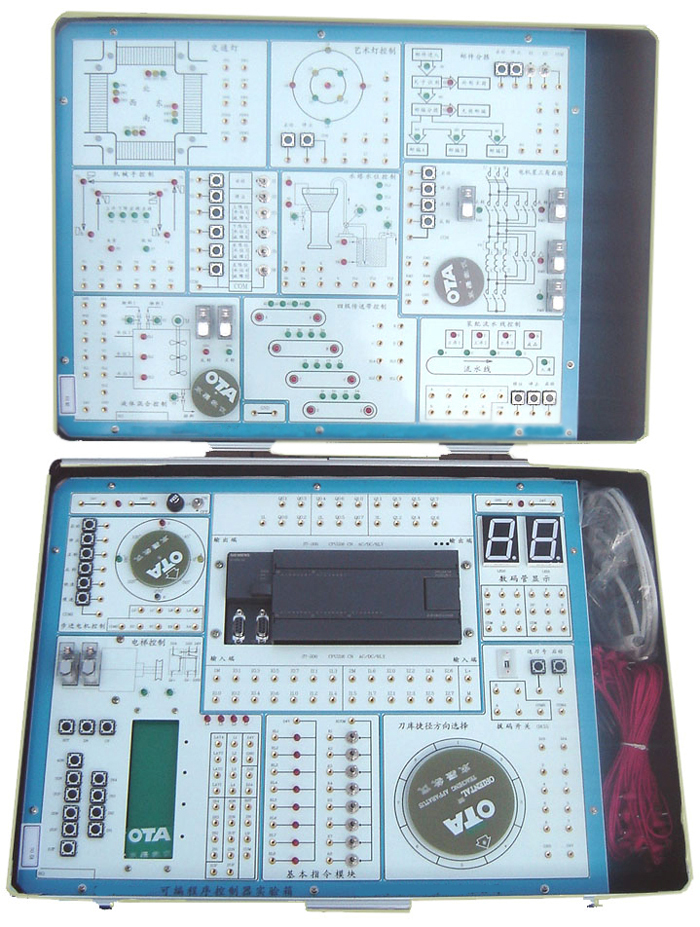

SB-PLCX1-ST60可编程控制器实验箱

PLC实验室设备是先进制造工程院校的专业PLC教学实验设备,为职业院校自动化专业本科学生的可编程控制器、电气控制技术及相关课程提供实验场所,并为相关的课程设计和毕业设计项目创造条件,促进了学科的建设和发展。通过实验可以使学生掌握可编程控制器的基本结构、工作原理、指令系统和编程方法;具备进行PLC控制系统设计、调试和维护的基本应用技能。

图片仅供参考

一、产品特点

1PLC主机采用西门子S7-200 Smart ST60,该主机提供:输入36点、输出24点,功能上完全满足目前高等院校的PC教学要求,也可按照用户要求,使用其他品牌的PLC主机,如三菱、欧姆龙、松下、富士等,而实验模块不作改动。

2、采用模块化设计,包括PLC主机模块和14个实验模块。PLC主机模块把PLC的所有端口连接到实验面板上,各实验模块都有独立的输入、输出、公共端,这样实验时只需连接所用到的端口。用户可方便扩展自己的模块,也为以后实验系统的升级提供了保障。

3、较多地采用了实物产品,提高了实验的真实程度,确保了实验的实用性。

1)采用步进电机、减速步进电机、直流电机和减速直流电机等四种电机,其中减速步进电机配有单片机控制的伺服电路,运转平滑、精确,噪声小;

2)使用了十个继电器,并在实验板上画有继电器的正反转接法示意图,让学生理解并掌握继电器在正反转控制电路中的使用方法;

3)使用了十二个传感器,可完成闭环控制实验,如电梯、刀库等实验。

具体实现如下:

a)电梯模块采用实物减速直流电机和继电器控制桥厢运行,4个传感器对桥厢定位,从而实验闭环控制。

b)刀库捷径方向选择模块,采用由单片机控制的步进电机作为执行机构,8个传感器对刀号进行定位,从而实验闭环控制。

c)步进电机模块使用实物四相八拍的步进电机。

d)电机星三角启动模块使用实物直流电动机和继电器,指示电机的正反转。

e)液体混合控制采用实物直流电动机和继电器模拟搅拌机的运行,指示正反转。

4、实验项目由基本指令实验,常用功能指令实验、综合实验三部分组成。在实验项目设计开发中根据用户的要求和建议,使实验由简到难,从而达到一个循序渐进的学习过程。实验项目也充分贴近实际应用和教学大纲的要求。

5、实验项目丰富,扩展灵活,使用可靠,在教学活动或项目开发中易于使用和维护,是目前国内市场上一款性价比极高的PLC教学实验设备。

6、触摸屏模块: 提供WEINVIEW TK6071IP触摸屏,7英寸,分辨率800*480.

二、技术性能

1、输入电源:AC: 220V 50HZ

2、工作环境温度:-10-55℃相对湿度<85%(25℃)

3、主机(推荐配置):西门子S7-200 Smart ST60DC电源):输入36点、输出24点。

4、输出24V2A。过流、过载、过压保护

三、实验内容

(一) 可完成六类PLC指令实验:

第一类 基本指令实验

第二类 定时器及计数器指令实验

第三类 移位寄存器指令实验

第四类 置位/复位及脉冲指令实验

第五类 跳转指令实验

第六类 常用功能指令实验

(二) 可完成十三个PLC模块控制实验项目:

1、交通信号灯的自动控制

2、机械手的自动控制

3、加工中心刀库捷径方向选择控制(支持自动识别当前位,自动纠正定位误差,采用由单片机控制的步进电机作为执行机构,8个传感器对刀号进行定位,从而实验闭环控制)

4、驱动步进电机的控制 (使用实物四相八拍的步进电机)

5、舞台艺术灯饰的控制

6、四层电梯的控制(采用实物减速直流电机和继电器控制桥厢运行,4个传感器对桥厢定位,从而实验闭环控制)

7LED数码管显示控制实验

8、交流电机Y/Δ形起动的控制(使用实物直流电动机和继电器,指示电机的正反转)

9、液体混合装置的自动控制面(采用实物直流电动机和继电器模拟搅拌机的运行,指示正反转)

10、水塔水位俱自动控制

11、邮件分拣系统的模拟运行

12、装配流水线控制

13、电镀生产线自动控制

()触摸屏实验

1WINCC fl exible组态软件安装使用

2、基本指令编程练习实验

3、组态演示实验

4、组态变量定义与管理实验

5、组态的动画连接实验

6、用户脚本程序实验

7、报警显示与报警数据报表输出实验

8、基于触摸屏的控制方式实验

(四)实验箱配有实验指导书,连接线等附件,免费提供软件及实验程序。

五、实验箱配合指导书可撑握下列指令的应用,清单如下:

(一)基本指令

1)取指令

2)取反指令

3)与指令

4)与非指令

5)或指令

6)或非指令

7)输出指令

8)求反输出指令

9)电路块与指令

10)电路块或指令

11)定时器指令

12)计数器指令

(二)功能指令:

1)空操作指令

2)结束指令

3)互锁指令

4)互锁清除指令

5)跳转指令

6)跳转结束指令

7)锁存指令

8)前沿微分指令

9)后沿微分指令

10)逐位移位指令

11)通道移位指令

12)高速定时器指令

13)可逆计数器指令

14)通道数据比较指令

15)数据传送指令

16)数据求反传送指令

17)置位进位位指令

18)复位进位位指令

19)加法指令

20) 减法指令

21)乘法指令

22)除法指令

23)十进制数转换为二进制数指令

24)二进制数转换为十进制数指令

25)译码指令

26)编码指令等。

(三)几个基本电路的编程:

1) 常用启动/停止电路;

2) 延时接通/断开电路;

3)计数器的应用;

3) 闪烁电路;

4) 移位寄存器的应用

五、 实验室每人每套配置方案

1、微机自配1台。

2、万用表自配1只。

3、实验桌自配1/2张。

4、实验椅自配1张。

SB-PLCX可编程控制器实验箱

一、产品特点

1PLC主机采用三菱FX3U-48MT/ES-A可编程控制器,功能上完全满足目前高等院校的PC教学要求。也可按照用户要求,使用其他品牌的PC主机,如西门子、欧姆龙、松下、富士等,而实验模块不作改动。

2、采用模块化设计,包括PLC主机模块和14个实验模块。各模块间相互独立。在主机模块中,所有输入输出端口都通过导线连接到实验板上的镀金孔上,各实验模块都有独立的输入、输出、公共端,这样在实验时只需连接所用到的端口。用户可方便扩展自己的模块,也为以后实验系统的升级提供了保障。也可根据用户要求,更改不同的实验模块。

3、较多地采用了实物产品,提高了实验的真实程度,确保了实验的实用性。

1)采用步进电机、减速步进电机、直流电机和减速直流电机等四种电机,其中减速步进电机配有单片机控制的伺服电路,运转平滑、精确,噪声小;

2)使用了十个继电器,并在实验板上画有继电器的正反转接法示意图,让学生理解并掌握继电器在正反转控制电路中的使用方法;

3)使用了十二个传感器,可完成闭环控制实验,如电梯、刀库等实验。

4、实验项目由基本指令实验,常用功能指令实验、综合实验三部分组成。在实验项目设计开发中根据用户的要求和建议,使实验由简到难,从而达到一个循序渐进的学习过程。实验项目也充分贴近实际应用和教学大纲的要求。

5、在实验箱的设计中留出了所有的输入、输出、公共端子,用户可方便扩展自己的模块,以及以后实验系统的升级。

6、配备MCGS工控组态软件,可直观地进行PLC的基本指令练习、多个PLC实际应用的模拟实验及实物实验,所有实验均有组态棒图进行动态跟踪,实验对象形象逼真,接近工业现场的实际应用,通过本装置的训练,使学生很快就能适应现场的实际操作。

7、实验项目丰富,扩展灵活,使用可靠,在教学活动或项目开发中易于使用和维护,是目前国内市场上一款性价比极高的PLC教学实验设备。

二、技术性能

1、输入电源:AC: 220V 50HZ,有漏电保护开关

2、工作环境温度:-10-55℃相对湿度<85%(25℃)

3、主机(推荐配置):

三菱FX3U-48MT/ES-A输入24点、输出24;继电器输出。

扩展FX0N-3A模拟量模块

4、输出24V2A。过流、过载、过压保护

三、实验内容

可完成六类指令实验:

第一类 基本指令实验

第二类 定时器及计数器指令实验

第三类 移位寄存器指令实验

第四类 置位/复位及脉冲指令实验

第五类 跳转指令实验

第六类 常用功能指令实验

可完成十三个模块控制实验项目:

1.交通信号灯的自动控制

2.机械手的自动控制

3.加工中心刀库捷径方向选择控制[转盘的转动由步进电机控制(步进电机由单片机控制),转盘位置由霍尔开关来检测支持自动识别当前位,自动纠正定位误差]

4.驱动步进电机的控制

5.舞台艺术灯饰的控制

6.四层电梯的控制(有实物电机控制,可以动态观察电梯的运行过程)

7.LED数码管显示控制实验

8.交流电机Y/Δ形起动的控制(电机通过小直流电机模拟转动)。

9.液体混合装置的自动控制(搅拌机通过小直流电机模拟转动)。

10.水塔水位俱自动控制

11.四级传送带的模拟运行

12.邮件分拣系统的模拟运行

13.装配流水线控制

可编程实验箱配合指导书可撑握下列指令的应用,清单如下:

基本指令

1.取指令

2.取反指令

3.与指令

4.与非指令

5.或指令

6.或非指令

7.输出指令

8.求反输出指令

9.电路块与指令

10.电路块或指令

11.定时器指令

12.计数器指令

功能指令:

1.空操作指令

2.结束指令

3.互锁指令

4.互锁清除指令

5.跳转指

6.跳转结束指令

7.锁存指令

8.前沿微分指令

9.后沿微分指令

10.逐位移位指令

11.通道移位指令

12.高速定时器指令

13.可逆计数器指令

14.通道数据比较指令

15.数据传送指令

16.数据求反传送指令

17.置位进位位指令

18.复位进位位指令

19.加法指令

20.减法指令

21.乘法指令

22.除法指令

23.十进制数转换为二进制数指令

24.二进制数转换为十进制数指令

25.译码指令

26.编码指令等。

几个基本电路的编程:

常用启动/停止电路

延时接通/断开电路(计数器的应用)

闪烁电路

移位寄存器的应用

实验箱配有实验指导书,连接线,下载电缆等附件,免费提供软件及实验程序。

四、产品配置指南

序号

型号

类型

备注

1

PLC实验箱(三菱FX3U-48MT

SB-PLCX

必配

2

三菱PLC编程电缆

SC-09

必配

3

导线

KT2ABD53

必配

若干

4

三菱RS485通信模块

FX2N-485-BD

选配

485工控组网用

5

232/485接口转换器

选配

485工控组网用,教师机用,每批次一个

6

4芯电话线

选配

4852控组网现场布线用,每台10

仪器配置:

1、PC

注:上述仪器可自行选购或由我公司代购。
