SBAD-01型安全用电实训装置
安全用电实训装置，安全用电技能实训装置,安全用电 ，安全用电实训台，电工专业本属于特殊行业，看不见、摸不着，具有潜在的危险性，因此每一位进入电工实验室的人员都应高度重视安全用电问题。电工实验的开设目的是强化学生理论知识，锻炼和培养学生的动手能力，只要我们认清电流对人体的伤害，牢记安全电压标准，采取相应的安全用电措施，就可以确保人员和设备的安全，同时又可以达到电工实训的目的。
一、安全用电实训设备概述
安全用电实训台，适用于《电气安全工程》、《安全用电》、《电工作业》、《电工技术》、《电力工程概论》等课程教学实训。学员可通过实训教学，熟悉各种电气事故的原因和预防电气事故的实用操作措施，从而使学员了解电气事故、重视电气事故、提高现场预防事故和解决气事故的能力。
安全用电实训台，同时使学生学习电网的多种连接方式、多种常用的线路保护方式，比如直接接触电击防护、间接接触电击保护、以及安全设备选择。
安全用电实训台，采用台式模块化（挂板）结构，可扩展性强。 均安装在挂板上，使实训元件更加直观，方便学员学习掌握。
二、设备特点
1、多重、可靠、全面的安全保护
电源总开关采用可靠性漏电保护断路器，一旦漏电能在0.1秒内切断电源；二是实验台采用三相五线制电源，实验台金属外壳安装专用接线端子，保证设备可靠接地；三是采用无触及性实验插座，完全避免了无意识触电。
2、完善的硬件配置：
实训台所需各种电源、仪表、负载、电子元件、电路模块等有机结地合在一起，配套齐全。电气控制线路或电子线路元件都装在作为挂板的安装板上，操作方便、更换便捷，可扩展其它功能或开发新实验。
3、设备扩展方便：模块式结构，挂箱更换方便，便于组织各种实训项目、方便升级。
4、设备的可靠性：元件连接在端子，学生从端子上插线或接线，训练学生理论联系实际的基本技能。
5、可进行电工实训项目教学法的各种项目。
三、技术性能
1、工作电源：三相五线，AC380V±10％，50HZ
2、功率：Pmax小于300W
3、环境温度：－30℃-40℃；相对湿度：≤90％
4、重量： 80kg
5、外形尺寸：1670mm×700mm×1500mm
四、设备构成
|
序号 |
名称 |
规格型号 |
数量 |
图例 |
|
1 |
安全用电实训装置 |
实训桌和实训屏均采用1.5mm镀锌板喷塑烤漆 |
1台 |
|
|
2 |

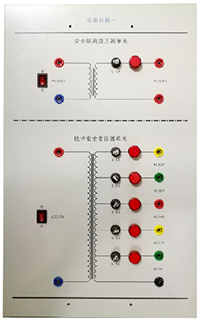

安全用电挂箱1 |
完成安全变压器，特低安全电压的认识实验 |
1块 |
|
|
3 |

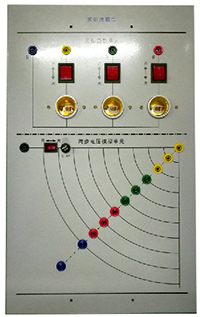

安全用电挂箱2 |
完成模拟人体跨步电压触电实验 |
1块 |
|
|
4 |

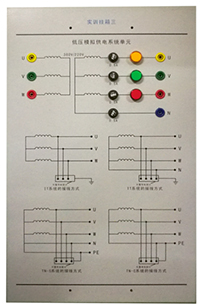

安全用电挂箱3 |
完成以下实验 1、安全隔离变压器的认识及安全原理实验2、电网接线方式模拟 3、电网IT系统模拟实验 4、电网TT系统模拟实验 5、TN系统模拟实验 |
1块 |
|
|
5 |

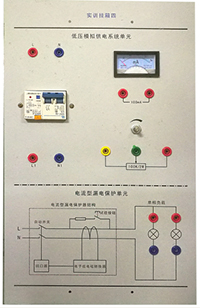

安全用电挂箱4 |
完成电流型漏电保护实验、电流感知实验 |
1块 |
|
|
6 |

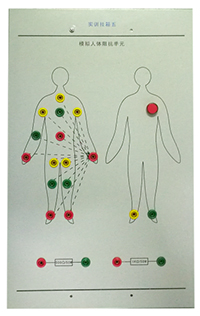

安全用电挂箱5 |
完成以下实验 1、模拟人体阻抗实验 2、模拟人体跨步电压触电实验 3、人体不同电流途径的伤害
|
1块 |
|
|
7 |

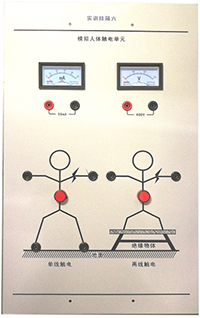

安全用电挂箱6 |
完成人体触电模拟 |
1块 |
|
|
8 |

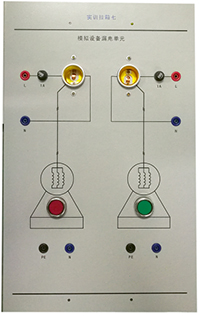

安全用电挂箱7 |
完成以下实验 1、TN系统电网设备接地部分设备接零危害模拟 2、TN系统零线断线与设备漏电模拟 3、TN系统零线断线与不平衡负荷模拟 4、等电位连接模拟实验 |
1块 |
|
|
9 |
兆欧表 |
完成兆欧表的使用 |
1台 |
|
五、配置清单
|
序号 |
名称 |
规格型号 |
数量 |
|
1 |
安全用电实训装置 |
采用1.5mm镀锌板喷塑烤漆 |
1台 |
|
2 |
安全用电挂箱1 |
安全变压器单元、特低安全电压单元 |
1块 |
|
3 |
安全用电挂箱2 |
三相负载、跨步电压 |
1块 |
|
4 |
安全用电挂箱3 |
电网接线方式模拟 |
1块 |
|
5 |
安全用电挂箱4 |
电流型漏电保护实验、电流感知 |
1块 |
|
6 |
安全用电挂箱5 |
跨步电压模拟、人体阻抗实验 |
1块 |
|
7 |
安全用电挂箱6 |
人体触电模拟 |
1块 |
|
8 |
安全用电挂箱7 |
设备漏电模拟 |
1块 |
|
9 |
指针式万用表 |
DT890+ |
1只 |
|
10 |
测电笔 |
|
1支 |
|
11 |
兆欧表 |
0～500兆欧 |
1只 |
|
12 |
实验指导书 |
|
1本 |
