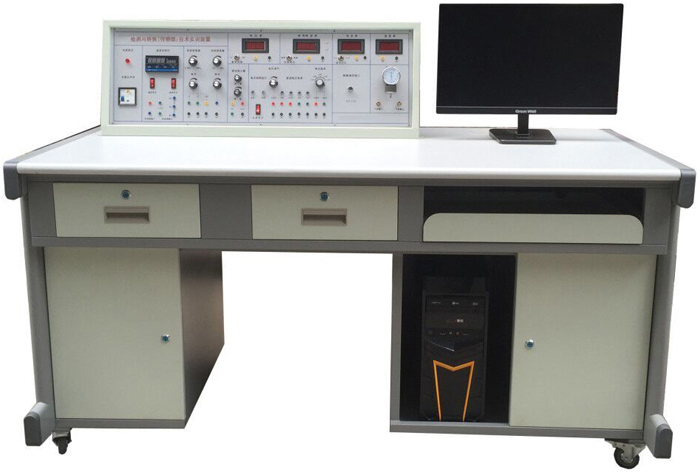

[产品型号]:SBY-ⅢB [产品名称]:传感器实训台,传感器实验台,传感器实训装置 [价?????格]: [在线客服]:

SBY-ⅢB检测与转换(传感器)技术26种传感器)


一、概述:

传感器实训台是 公司新推出为传感器及教学实验而开发的适应不同类别、不同层次的专业教学实验设备。可完成"传感器原理与应用"、"自动检测技术"、"工业自动化仪表与控制"、"非电量电测技术"、"传感器与测控技术"等课程的教学实验。为各高等院校、中专与职业技术学院等新建或扩建实验室,迅速开设实验课提供了理想的实验室设备。


二、技术参数:

1、输入电源:AC220V 是一表示2±5%? 50±1Hz

2、额定电流:≤5A

3、直流电源:±5V±15V

4、稳压系数:±1%

5、电压纹波:≤10mV

6、非线性误差:≤5%

7、测量精度:≤1%

8、功耗:100VA

9、输出电流:1A

10、相对温度:-5℃~40

11、相对湿度:<85%25℃)

12、实验台规格外形尺寸:1600×750×1100mm

三、主控台功能:

1、实验台提供四组直流稳压电源:±5V、±15V;±2V~±10V分五挡输出,2~24V可调,具有短路保护功能。

2、低频信号发生器:1Hz-30Hz输出连续可调,Vp-p10V,最大输出电流0.5A

3、音频信号发生器:0.4KHz-10KHz输出连续可调,输出电压范围:0VP~10VP连续可 调,最大输出电流:0.5A(有效值0.4KHz)。

4、差动放大器:通频带0-10KHz,可接成同相、反相、差动结构,增益为1-150倍的直流放大器。

5、数字式电压表:三位半显示,量程±2V、±20V,输入阻抗100KΩ,精度1%

6、数字式频率/转速表:由四只数码管,2只发光管组成,输入阻抗100KΩ,精度1%。频率测量范围1-9999 Hz,转速测量范围1-9999r/min

7、温度表:0-150℃度,精度1%

8、高精度温度控制PID调节仪,多种输入输出规格,具有人工智能调节以参数自整定功能。

9、机械式压力表:0-40Kpa,精度2%

10、手动气压源:0-40Kpa

四、三源部分:

1、加热源:16V交流电源加热,温度控制范围0~150℃。

2、转动源:0-12V直流电源驱动,转速可调范围0~2400/分。

3、振动源:振动频率1-30Hz(可调),共振频率13Hz左右。

数据采集卡及处理软件:

数据采集工作12AD转换、RS232USB接口,分辨率由1/22048,采样周期1m-100ms,采样速度可选择,即可单次采样亦能连续采样。提供的处理软件有良好的计算机界面,可以进行实验项目选择与编辑、数据采集、特性曲线的分析、比较、文件存取、打印等。

五、传感器种类及技术指标:(参考值)

序号

实 验 模 块

传 感 器 名 称

量 程

精 度

1

电阻霍尔式传感器模块

电阻式传感器

±2mm

±1.5%

2

霍尔式传感器

2mm

0.1%

3

电容式传感器模块

电容式传感器

±5mm

±1.3%

4

电感式传感器模块

电感式传感器

±5mm

±3%

5

光电式传感器模块

光电式传感器

0-2400转/

1.5%

6

涡流式传感器模块

涡流式传感器

1mm

±3%

7

温度式传感器模块

温度式传感器

0-100℃

±2%

8


磁电式传感器


0 ? .5V/m

9

压电式加速度传感器模块

压电式加速度传器

1-30Hz

±2%/s

10

光纤式传感器模块

光纤式传感器

1.5mm

±1.5%

11

压力传感器模块

压力传感器

0-50kpa

±2%

12

超声波传感器模块

超声波传感器

20-60cm

1cm

13


MQ3气敏传感器

50-200ppm


14

湿敏传感器模块

湿敏传感器

10-95%RH

±5%

15


霍尔式测速传感器

0-2400转/

±1.5%

16


涡流测速传感器

0-2400转/

1.5%

17


磁电测转速传感器

0-2400转/

1.5%

18


转速传感器

0-2400转/

1.5%

19

热电偶、热电阻传感器

模 块

K 型热电偶传感器

0-100℃

±3%

20

E型热电偶传感器

0-100℃

±3%

21

Pt100铂电阻传感器

0-100℃

±3%

22

Cu50铜电阻传感器

0-100℃

±3%

23

移相器、相敏检波器模块




24

热释电红外传感器模块

热释电红外传感器


3200V/W

25

硅光电池传感器模块

硅光电池传感器


0.35A/W

26

集成温度传感器模块LM35

集成温度传感器LM35

0-100℃

±2%

27

PN结温度传感器模块

PN结温度传感器

0-100℃

±3%

六、传感器特点:

1、 传感器外壳采用进口透明有机玻璃与硬聚氯制做,内部装置各种精密传感器。

2、 每种传感器每个独立,传感器上印有原理图与接线口,学生做实验时快捷方便,而且老师可以带到课堂上讲课用。

3、 传感器转换电路板采用模块式结构,模块上印有转换原理图与接线口。

4、 本实训装置由主控台、传感器、实验模块、位移台架、数据采集卡及处理软件、实验桌六部分组成,实验桌柜存放实验模块,抽屉存放各种传感器。

5、 学校选购可根据要求增减实验项目,实验项目还可以根据新产品的开发不断拓展。

七、传感器实验内容如下:*为实验为思考实验


实验一

电阻式传感器的单臂电桥性能实验


实验二

电阻式传感器的半桥性能实验


实验三

电阻式传感器的全桥性能实验


实验四

电阻式传感器的单臂、半桥和全桥的比较实验


实验五

电阻式传感器的振动实验*


实验六

电阻式传感器的电子秤实验*


实验七

变面积式电容传感器特性实验


实验八

差动式电容传感器特性实验


实验九

电容传感器的振动实验*


实验十

电容传感器的电子秤实验*


实验十一

差动变压器的特性实验


实验十二

自感式差动变压器的特性实验


实验十三

差动变压器的性能实验


实验十四

激励频率对差动变压器特性的影响


实验十五

差动变压器的振动实验*


实验十六

差动变压器的电子秤实验*


实验十七

光电式传感器的转速测量实验


实验十八

光电式传感器的旋转方向测量实验


实验十九

接近式霍尔传感器实验


实验二十

霍尔传感器的转速测量实验


实验二十一

霍尔传感器的振动测量实验


实验二十二

涡流传感器的位移特性实验


实验二十三

被测体材质对涡流传感器特性的影响实验


实验二十四

涡流式传感器的振动实验


实验二十五

涡流式传感器的转速测量实验


实验二十六

温度传感器及温度控制实验(AD590


实验二十七

K型热电偶的温度控制实验


实验二十八

热电偶冷端温度补偿实验*


实验二十九

E型热电偶的温度控制实验


实验三十

Pt100铂电阻的温度控制实验


实验三十一

Cu50铜电阻的温度控制实验


实验三十二

磁电式传感器的特性实验


实验三十三

磁电式传感器的转速测量实验


实验三十四

磁电式传感器的应用实验*


实验三十五

压电加速度式传感器的特性实验


实验三十六

光纤传感器的位移特性实验


实验三十七

光纤传感器的振动实验


实验三十八

光纤传感器的转速测量实验


实验三十九

压阻式压力传感器的特性实验


实验四十

压阻式压力传感器的差压测量实验*


实验四十一

超声波传感器的位移特性实验


实验四十二

超声波传感器的应用实验


实验四十三

气敏传感器的原理实验


实验四十四

湿度式传感器原理实验


实验四十五

气体流量的测定*


实验四十六

移相器实验


实验四十七

相敏检波器实验


实验四十八

低通滤波器实验


实验四十九

热释电红外传感器实验


实验五十

硅光电池光电特性实验


实验五十一

集成温度传感器LM35温度特性实验


实验五十二

集成温度传感器LM35测温实验


实验五十三

PN结温度传感器测温控制实验

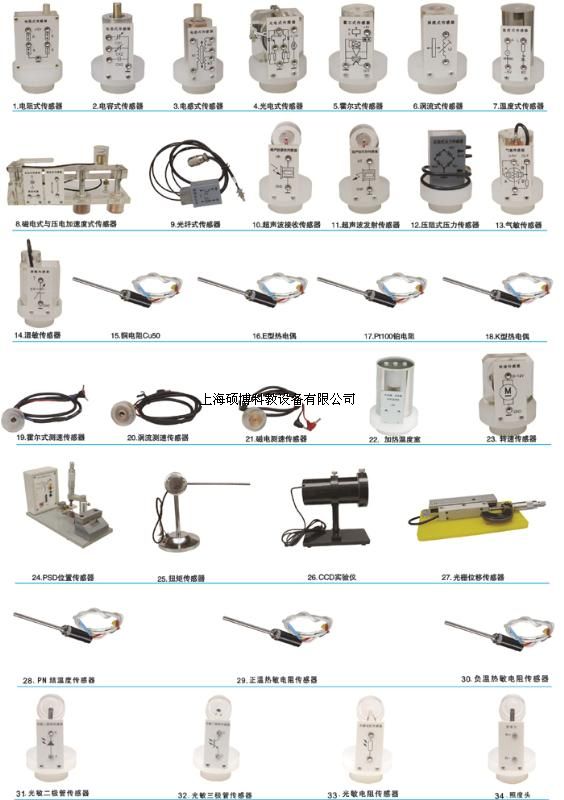

八、传感器:

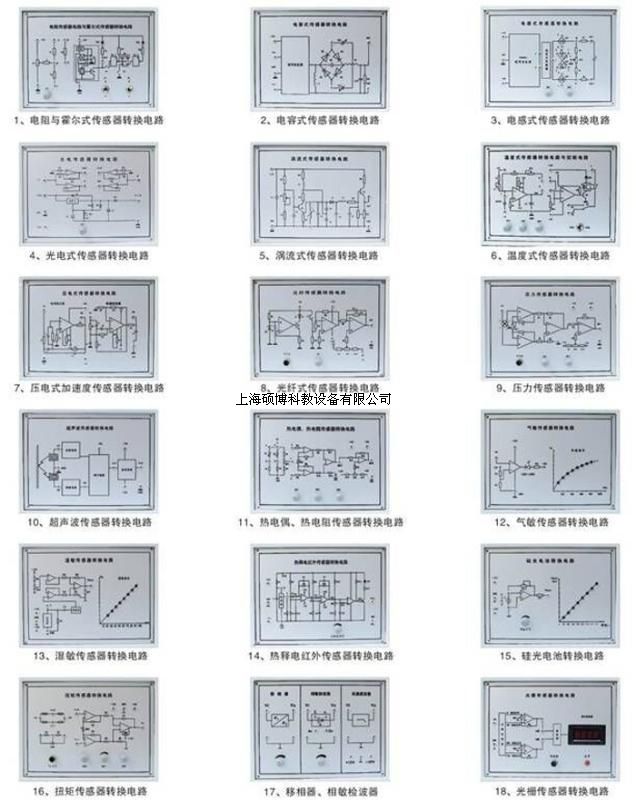

九、实验模块:


十、传感器配置清单:

序号

单位

数量

1

实训台

1

2

实训桌

1

3

升降圆凳

2

4

电阻式霍尔式传感器转换电路

1

5

电容式传感器转换电路

1

6

电感式传感器转换电路

1

7

光电式传感器转换电路

1

8

涡流式传感器转换电路

1

9

温度式传感器转换电路

1

10

压电加速度式传感器转换电路

1

11

光纤式传感器转换电路

1

12

压力传感器转换电路

1

13

超声波传感器转换电路

1

14

热电偶、热电阻传感器转换电路

1

15

湿敏传感器转换电路

1

16

热释电红外传感器转换电路

1

17

移相器、相敏检波器、低通滤波器电路

1

18

硅光电池传感器模块

1

19

集成温度传感器模块LM35

1

20

PN结热敏电阻传感器模块

1

21

电阻式传感器

1

22

电容式传感器

1

23

霍尔式传感器

1

24

电感式传感器

1

25

光电式传感器

1

26

涡流式传感器

1

27

涡流测速传感器

1

28

温度式传感器

1

29

磁电式传感器

1

30

磁电测速传感器

1

31

压电加速度式传感器

1

32

光纤式传感器

1

33

压力传感器

1

34

超声波传感器

2

35

气敏传感器

1

36

湿敏传感器

1

37

霍尔式转速传感器

1

38

转速传感器

1

39

K型热电偶传感器

1

40

E型热电偶传感器

2

41

Pt100铂电阻传感器

1

42

Cu50铜电阻传感器

1

43

热释电红外传感器

1

44

硅光电池传感器

1

45

集成温度传感器LM35

1

46

PN结温度传感器

1

47

加热温度室

1

48

位移台架

1

49

光纤位移台架

1

50

测微器

1

51

压力表

1

52

橡皮气囊

1

53

三通管

1

54

铁片、铜片、铝片各一片

3

55

温度计0-100

1

56

Φ8×4磁钢

1

57

超声波反射挡板

1

58

传感器实验指导书

1

59

实验连接导线

1

60

数据采集连接线

1

61

数据采集处理软件

1
