SBY-20液压传动与PLC控制实训装置（工业型）

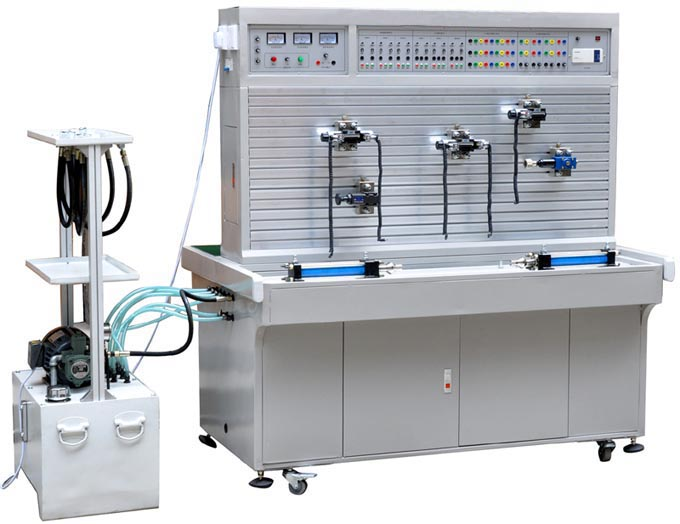

液压传动与PLC控制实训装置已广泛应用于机械、冶金、农业、建筑、汽车、国防等领域。各高等院校一般均开设 "液压传动"、"液压传动与控制"、"液压技术"等课程。本装置是根据相关课程的教学大纲开发设计而成,集真实的液压元件、执行模块、继电器控制模块于一体；装置配有三菱FX1S－20MR PLC,配套SC-09通信编程电缆。为了满足实验教学要求,在设计过程中参考了国内多种教材,从中选出最具典型性的实验项目。此外,学生也可根据本装置的结构自行组合不同的液压回路及控制系统。
液压部分技术参数及指标
集真实的液压元件、各执行模块、继电器控制单元、PLC编程及MGGS组态、监控技术于一体,液压元件成独立模块,均装有带弹性插脚的底板,实训时可在通用铝型材板上组装成各种液压系统回路,电机和泵轴承式连接（一体化）和油箱固定在一起,油箱和控制屏单独放置；三相电源带有漏电保护,直流电源带有过流保护,系统额定压力为6.3Mpa。
技术参数
输入电源：三相五线,380V．允差±l0%,50Hz。
装置容量：≤2kVA。
工作环境温度：－5℃～40℃；
工作湿度：≤90%(40℃时)．
变量叶片泵：压力7MPa．排壁8mL/r,转速1420r/min。
电机：额定电压380V．额定功率1.5kW,绝缘等级B
液压泵站：最大容积60L．2mm钢板、变量叶片泵及电机、油面液位计、清洁盖、空气滤清器、耐震不锈钢压力表,L-HL46号液压油。
PLC选用三菱FX1S-20MR主机,主机为12路开关量输入／8路继电器输出。
配有控制模块：电源模块,PLC控制模块,继电器控制模块,控制按钮模块,液压元件独立模块等。
通过机械控,传统继电器控制,先进的PLC自动控制及监控技术于一体,灵活实现其功能。
液压元器件清单
序号 |
型号/规格 |
名称 |
数量 |
单位 |
1 |
实训台 |
1 |
个 |
|
2 |
1520×700×1750（mm） |
实训桌 |
1 |
张 |
3 |
380V、24V |
电源模块 |
1 |
块 |
4 |
按钮模块 |
1 |
块 |
|
5 |
继电器控制模块 |
1 |
块 |
|
6 |
电磁阀电控模块 |
1 |
块 |
|
7 |
三菱FX1S-20MR |
PLC模块 |
1 |
块 |
8 |
2FRM5-31B/15QB |
二通流量阀（调速阀） |
2 |
只 |
9 |
3WE6A61B/CG24N9Z5L |
二位三通电磁换向阀 |
2 |
只 |
10 |
4WE6C61B/CG24N925L |
二位四通电磁换向阀 |
1 |
只 |
11 |
4WMM6C50BF |
二位四通手控换向阀 |
1 |
只 |
12 |
4WE6E61B/CG24N9Z5L |
三位四通电磁换向阀 |
1 |
只 |
13 |
4WE6J61B/CG24N9Z5L |
三位四通电磁换向阀 |
1 |
只 |
14 |
LI-10B |
单向节流阀 |
1 |
只 |
15 |
I-10B |
单向阀 |
1 |
只 |
16 |
Y-10B |
先导式溢流阀 |
1 |
只 |
17 |
DG-02B |
直动式溢流阀 |
1 |
只 |
18 |
XYI-25B |
先导式单向顺序阀 |
1 |
只 |
19 |
J-10B |
先导式减压阀 |
1 |
只 |
20 |
IY-25B |
液控单向阀 |
1 |
只 |
21 |
HED40P15/100Z14L24 |
压力继电器 |
2 |
只 |
22 |
三通 |
4 |
只 |
|
23 |
四通 |
3 |
只 |
|
24 |
MOB40-200 |
双作用油缸（卧式带杆头） |
2 |
只 |
25 |
YN-100ZQ/10MPa |
耐震压力表 |
1 |
只 |
26 |
行程开关 |
4 |
只 |
|
27 |
胶管 |
M16*1.5/8I-W-0.5M(装好快捷接头) |
10 |
根 |
28 |
M16*1.5/8I-W-0.7M(装好快捷接头) |
15 |
根 |
|
29 |
M16*2.4 |
O型圈 |
2 |
个 |
30 |
11*1.9 |
O型圈 |
3 |
个 |
31 |
电机电源线（制作好）三相四线电线 |
1 |
根 |
|
32 |
油箱铁盘（一个为平一个为弯） |
1 |
个 |
|
33 |
油箱 |
泵站 |
1 |
个 |
34 |
三菱 |
编程电缆 |
1 |
条 |
35 |
液压实训说明书 |
1 |
册 |
|
36 |
三菱编程软件及程序 |
1 |
盘 |
|
37 |
工具 |
1 |
套 |
可以完成的实训项目
可完成几十种液压回路实训（学生也可自行设计搭建其它回路）,典型实训如下：
1、单级调压回路
2、多级调压回路
3、减压回路
4、卸荷回路
5、进油节流调速回路
6、回油节流调速回路
7、旁油节流调速回路
8、液压缸差动连接的快速运动回路
9、调速阀短接速度换接回路
10、调速阀串联的速度换接回路
11、调速阀并联的速度换接回路
12、用换向阀的换向回路
13、用"O"型机能换向阀的锁紧回路
14、用液控单向阀的锁紧回路
15、用顺序阀控制的顺序动作回路
16、用压力继电器控制的顺序动作回路
17、用行程开关控制的顺序动作回路
18、用调速阀控制的同步回
19、PLC编程软件学习和使用
20、PLC与计算机的通讯,在线调试、监控
