SB10-121型多媒体智能控制《机械工程制图》陈列柜
(见彩图页)单价:85000元/套

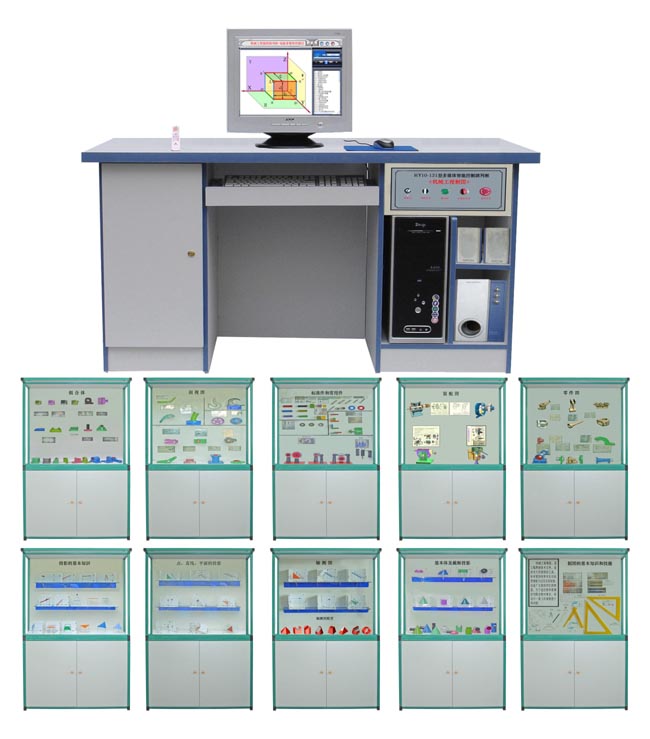

本《机械工程制图》陈列柜是是高职高专机械类专业学生必修的一门专业技术基础课,是培养学生正确识读和绘制机械图样,增强学生工程基础能力,实践性较强的陈列柜设备。以培养学生识读和绘制工程图样能力为核心,在理论知识适度的基础上,突出实践教学环节。同时,借助于计算机图形学技术和多媒体技术,加强直观性教学,做到教学内容直观形象,,提高学习兴趣、降低学习难度。陈列柜共分十个柜和一个电脑控制台,利用机械工程制图仿真软件进行多媒体演示,由PC机电脑控制顺序或任选播放动画图像演示模型功能。
主要特点:
控制台配置:机械工程制图仿真软件(包含121件动画)、硬件各一套;P4电脑主机1台,17寸显示器1台.
控制软件:采用硕博陈列柜专用播放软件,实现图像演示动作,采用多种播放方案(如前进、后退、停止、步进、循环等);也可实现任选和顺序动作。
控制方式:采用鼠标和电脑遥控器控制。
陈列柜尺寸:1250×430×1780mm,陈列柜上下柜整体采用彩色塑钢制作,造型美观,坚固耐用。
《机械工程制图》陈列柜各柜内容如下:
序号与名称 |
陈列柜内容 |
规格 |
第一柜、 制图基本知识和技能 |
前言、1尺寸标注、2幅面、3图线、4字体、5线段与线框的意义、6标题栏格式、7圆锥、小圆锥、圆形量角器、铅笔、橡皮擦、450三角板(二种)、600三角板(二种)、曲线板、多孔模板、丁字尺等。(丁字尺的使用;铅笔的使用;圆锥的使用方法;分锥的使用方法;曲线板的使用方法;丁字尺和和三角板组合使用方法等由多媒体软件讲解演示) |
本套陈列柜采用121件动画图象配合陈列柜上的内容在电脑上演示各种模型特点,如制图工具的使用、投影产生过程、投影作图步骤、装配功能等、生动形象。 |
第二柜 投影的基本知识 |
1投影的全等性、2投影的积聚性、3投影的类似性、4斜投影法、5正投影法、6中心投影法、7三面投影体系、8三面投影图、9投影图的形成、10三视图的形成。 |
|
第三柜 点、直线、平面的投影 |
1点的三面的投影、2两点的相对位置、3重影点投影、4一般位置直线的投影、5直线与点的相对位置投影、6两直线相交投影、7两直线交叉投影、8两直线平行投影、9平面的投影(5种)、10判断两直线是否平行投影 |
|
第四柜 基本体及截断投影 |
1棱柱的三面视图、2棱锥的三面视图、3圆柱的三面视图、4圆锥的三面视图、5圆球的三面视图、6圆柱切口开槽后的三视图、7正六棱柱开槽后的三视图、8正三棱锥的截断作图步骤、9圆锥被正垂面截断作图步骤、10圆柱被正垂面截断的作图步骤、11切口圆锥台作图步骤、12圆锥的未截交线(5种)、13曲面的截交(3种) |
|
第五柜 轴测图 |
1切口圆柱体正等测图的画法、2用叠加法画正等轴测图、3圆角的正等轴测图的画法、4圆台的正等轴测图的画法、5圆柱的正等测图、6画三棱锥的正等测图、7用切割法画形体的正等轴测图、8求开槽圆柱的正等轴测图作图步骤、9、求形体的斜二测图作图步骤、10求切割体的正等轴测图作图步骤、11平面体正等轴测模型(2件)、12回转体正等测模型(2件)、13正二测立体模型(4件) |
|
第六柜 组合体 |
1表面平齐与不平齐的组合体(2种)、2表面相交与相切的组合体、3叠加式组合体、4两圆柱正交的3种形式、5求圆锥与半球的相惯线、6求两圆柱的相惯线、7完成组合体相惯线的正面和水平投影、8组合形体投影图的作图步骤、9切割式组合体、10相贯线变化的趋势(圆柱与圆柱相交4种)、11相贯线特殊情况(圆柱圆锥相交2种)、12相贯线特殊情况(圆柱轴线3种)、13相贯线特殊情况(回转体相交4种)、14组合体读图 |
|
第七柜 剖视图 |
1剖视的形成、2斜视图的画法、3半剖视、4全剖视图、5斜剖视图、6局部视图、7平面的简化画法(3件)、8局部剖视图的特殊画法(3件)、9旋转剖视图、10重合断面图、11轴断面图、12移出断面简化画法、13阶梯剖、14半剖、15局部剖、16旋转剖 |
|
第八柜 标准件和常用件 |
1外螺纹的画法、2内螺纹的画法、3螺距与导程(2件)、4车螺纹、5旋向(2件)、6双头螺柱联接、7沉头螺钉连接、8螺栓连接、9螺纹连接件、10齿轮各部分的名称和尺寸关系、11单个圆柱螺旋压缩弹簧的画法、12正齿轮传动、13圆锥齿轮传动、14蜗轮蜗杆传动、15键轴配合、16开口销的应用、17圆锥销的应用、18轴承 |
|
第九柜 零件图 |
1板盖类零件、2蜗轮箱a、3蜗轮箱b、4蜗轮箱体、5阀体、6套筒、7箱体、8端盖、9减速箱体、10夹具体、11支架、12拔叉、13槽配合、146方轴、15主轴、16轴 |
|
第十柜 装配图 |
1齿轮油泵、2液压气缸、3顶尖座、4手压滑油泵 |
