平面连杆机构

实验器

轴线结构

实验器

齿轮参数

实验器

机床夹具

实验器

机械运动简图的测绘及分析实验模型A10件

实验器

机械运动简图的测绘及分析实验模型B10件

实验器

机械运动简图的测绘及分析实验模型C10件

实验器

机械运动简图的测绘及分析实验模型D50件

实验器

1

圆柱齿轮传动

长240×宽140×高200

全部铝合金制作

2

圆柱斜齿轮传动

长240×宽140×高200

全部铝合金制作

3

圆柱内齿合齿轮传动

长200×宽140×高250

全部铝合金制作

4

圆锥齿轮传动

长200×宽160×高180

全部铝合金制作

5

圆锥斜齿轮传动

长200×宽160×高180

全部铝合金制作

6

蜗轮蜗杆传动

长240×宽140×高300

全部铝合金制作

7

齿轮条齿传动

长240×宽140×高200

全部铝合金制作

8

非园齿轮传动

长240×宽140×高200

全部铝合金制作

9

园弧齿轮传动

长240×宽140×高200

全部铝合金制作

10

人字出轮传动

长240×宽140×高200

全部铝合金制作

11

螺旋齿轮传动

长240×宽140×高200

全部铝合金制作

12

不完整齿轮传动

长240×宽140×高200

全部铝合金制作

13

不完整内园齿轮传动

长200×宽140×高250

全部铝合金制作

14

园弧齿园柱蜗杆传动

长240×宽140×高3000

全部铝合金制作

15

平面齿轮包络蜗杆传动

长240×宽140×高3000

全部铝合金制作

16

滚球弧面蜗杆传动

长240×宽140×高3000

全部铝合金制作

17

圆锥曲齿轮传动

长200×宽340×高140

全部铝合金制作

18

准双曲画齿轮传动

长200×宽340×高140

全部铝合金制作

19

双包园弧蜗杆传动

长240×宽400×高249

全部铝合金制作

20

锥蜗杆传动

长340×宽240×高180

全部铝合金制作

21

单头循环滚球圆柱蜗杆传动

长340×宽240×高180

全部铝合金制作

22

开始齿轮合不发生冲击传动

长340×宽240×高180

全部铝合金制作

23

外啮合周转轮系

长200×宽140×高280

全部铝合金制作

24

双排外啮周转轮系

长200×宽140×高280

全部铝合金制作

25

内啮合周转轮系

长200×宽140×高250

全部铝合金制作

26

双排内外周转轮系

长200×宽140×高250

全部铝合金制作

27

锥齿轮周转轮系

长200×宽160×高180

全部铝合金制作

28

汽车后桥差速器

长240×宽150×高200

全部铝合金制作

29

滚齿机差动轮系

长350×宽140×高180

全部铝合金制作

30

定轴轮系

长250×宽250×高240

全部铝合金制作

31

混合轮系（典型）

长250×宽250×高240

全部铝合金制作

32

带有内齿轮定轴轮系

长250×宽140×高240

全部铝合金制作

33

差动轮系

长250×宽140×高240

全部铝合金制作

34

滑移齿轮换向机构

长250×宽140×高240

全部铝合金制作

35

圆锥齿换向机构

长250×宽140×高240

全部铝合金制作

36

圆柱直齿受力分析

长150×宽140×高160

备注

37

圆柱斜齿受力分析

长150×宽140×高160

全部铝合金制作

38

圆柱直齿受力分析

长150×宽140×高160

全部铝合金制作

39

圆锥斜齿受力分析

长150×宽140×高160

全部铝合金制作

40

蜗轮蜗杆受力分析

长240×宽140×高280

全部铝合金制作

41

齿轮啮合受力分析

长450×宽140×高650

全部铝合金制作

42

齿的根切受力分析

长450×宽140×高650

全部铝合金制作

43

锥齿的当量齿数受力分析

长450×宽140×高650

示教板木制有机玻璃

44

圆柱直齿法面剖

Ф16×150

铝制

45

圆柱斜齿法面剖

Ф16×150

铝制

46

圆锥直齿法面剖

Ф16×150

铝制

47

圆锥斜齿

Ф16×150

铝制

48

斜齿条法面剖

长200×宽120×高160

铝制

49

圆柱齿轮渐开线形成

长200×宽140×高180

铝制

50

圆柱斜齿

长200×宽140×高180

铝制

51

圆锥齿轮球面渐开线成

长240×宽140×高320

铝制

52

盘新铣刀范成切制齿轮

长260×宽140×高320

铝制

53

指状铣刀

长260×宽140×高320

铝制

54

齿条插刀

长260×宽140×高320

铝制

55

滚刀

长260×宽140×高320

铝制

56

转动付（典型）

长200×宽15×高150

铝制

57

螺旋付（典型）

长200×宽50×高50

铝制

58

球面付（典型）

长200×宽120×高80

铝制

59

高付（典型）

长200×宽120×高80

铝制

60

移动付（典型）

长200×宽150×高50

铝制

61

曲柄摇杆机构

长250×宽140×高180

铝制

62

曲柄滑块机构

长250×宽140×高180

铝制

63

曲柄导杆机构

长250×宽140×高180

铝制

64

双曲柄机构

长250×宽140×高180

铝制

65

双摇杆机构

长250×宽140×高180

铝制

66

回转导杆机构

长250×宽140×高180

铝制

67

移动导杆机构

长250×宽140×高180

铝制

68

转动导杆机构

长200×宽140×高280

全部铝制

69

正弦机构

长200×宽140×高200

全部铝制

70

正切机构

长200×宽140×高200

全部铝制

71

平行四边形机构

长200×宽140×高200

全部铝制

72

反平行四边形机构

长200×宽140×高200

全部铝制

73

双滑块四边形机

长220×宽140×高180

全部铝制

74

双转块四边形机构

长220×宽140×高180

全部铝制

75

摆动导杆四边形机构

长240×宽140×高300

全部铝制

76

偏置曲柄滑动机构

长240×宽140×高300

全部铝制

77

偏心轮滑动机构

长240×宽140×高300

全部铝制

78

港口起重机机构

长180×宽140×高300

全部铝制

79

电炉炉门启闭

长240×宽140×高300

全部铝制

80

惯性筛机构

长260×宽140×高180

全部铝制

81

三星齿轮换向机构

长200×宽140×高300

全部铝制

82

腭式破碎机机构

长200×宽140×高300

全部铝制

83

汽车前轮转向机构

长260×宽140×高200

全部铝制

84

牛刨急回机构

长260×宽140×高280

全部铝制

85

搅拌机机构

长260×宽140×高280

全部铝制

86

机车车轮动联动机构

长350×宽140×高180

全部铝制

87

飞机起落架机构

长240×宽140×高300

全部铝制

88

柴油机配气机构

长220×宽180×高350

全部铝制

89

六杆机构

长280×宽340×高140

全部铝制

90

空间RSSR器杆机构

长400×宽300×高140

全部铝制

91

空间曲柄摇机构

长240×宽240×高240

全部铝制

92

空间RSSp器杆机构

长240×宽240×高240

全部铝制

93

空间RSoS器杆机构

长240×宽240×高240

全部铝制

94

齿轮连杆机构

长240×宽240×高240

全部铝制

95

急回连杆机构

长240×宽240×高240

全部铝制

96

大摆角急回机构

长240×宽240×高240

全部铝制

97

汽车自动翻斗

长240×宽240×高240

全部铝制

98

筛沙机构

长240×宽240×高240

全部铝制

99

铲斗提升机构（连铲车）

长240×宽240×高240

全部铝制

100

磙子链转动

长350×宽140×高160

全部铝制

101

同步齿形链轮传动

长350×宽140×高160

全部铝制

102

三角皮带轮传动

长350×宽140×高200

全部铝制

103

平皮带轮传动

长350×宽140×高200

全部铝制

104

交叉轮传动

长350×宽140×高200

全部铝制

105

半交叉轮传动

长350×宽140×高200

全部铝制

106

三角带张紧轮传动装置

长300×宽200×高350

全部铝制

107

圆柱摩擦轮传动

长260×宽140×高300

全部铝制

108

圆柱槽摩擦轮传动

长260×宽140×高300

全部铝制

109

外圆锥摩擦轮传动

长260×宽140×高300

全部铝制

110

换向圆锥摩擦轮传动

长260×宽140×高300

全部铝制

111

园型带传动

长350×宽140×高160

全部铝制

112

摩擦压力机

长350×宽140×高160

全部铝制

113

内圆锥摩擦轮传动

长350×宽140×高160

全部铝制

114

内圆柱摩擦轮传动

长350×宽140×高160

全部铝制

115

平皮带张紧轮传动

长350×宽140×高160

全部铝制

116

三角带水平传动

长350×宽140×高160

全部铝制

117

三角带垂直传动

长350×宽140×高160

全部铝制

118

三角带重力自动张紧

长350×宽140×高160

全部铝制

119

牙嵌式离合器

长240×宽140×高200

全部铝制

120

单园盘离合器

长240×宽140×高200

全部铝制

121

牙嵌式安全离合器

长240×宽140×高200

全部铝制

122

园锥摩擦离合器

长240×宽140×高200

全部铝制

123

棘轮超载离合器

长240×宽140×高250

全部铝制

124

滚柱定向离心器

长240×宽140×高200

全部铝制

125

NZ挠性离合器

长240×宽140×高200

全部铝制

126

销钉钢板式离合器

长240×宽140×高200

全部铝制

127

钢球安全离合器

长240×宽140×高200

全部铝制

128

侧齿式离合器

长240×宽140×高200

全部铝制

129

多片式离合器

全部铝制

130

固定式联轴器

长240×宽140×高200

全部铝制

131

址字滑块联轴器

长240×宽140×高200

全部铝制

132

齿轮联轴器

全部铝制

133

弹性柱销联轴器

长240×宽140×高200

全部铝制

134

套筒联轴器

长240×宽140×高200

全部铝制

135

尼龙柱销联轴器

长240×宽140×高200

全部铝制

136

单万向联轴器

长240×宽140×高200

全部铝制

137

双万向闻轴器

长240×宽140×高200

全部铝制

138

斜面联轴器

长240×宽140×高200

全部铝制

139

尖顶式从动杆凸轮机构

长240×宽140×高350

全部铝制

140

偏置从动杆凸轮机构

长240×宽140×高350

全部铝制

141

滚子摆动从动杆凸轮机构

长240×宽140×高280

全部铝制

142

磙子摆动式端面槽

长240×宽140×高280

全部铝制

143

对心式平底从动杆凸轮机构

长240×宽140×高350

全部铝制

144

偏置式平底从动杆凸轮机构

长240×宽140×高350

全部铝制

145

园弧平底从动杆凸轮机构

长240×宽140×高350

全部铝制

146

圆柱凸轮机构

长250×宽140×高160

全部铝制

147

圆锥凸轮机构

长250×宽140×高160

全部铝制

148

移动凸轮机构

长250×宽140×高160

全部铝制

149

端面凸轮机构

长250×宽140×高160

全部铝制

150

主回凸轮机构

长250×宽140×高160

全部铝制

151

等宽凸轮机构

长250×宽140×高160

全部铝制

152

等径凸轮机构

长250×宽140×高160

全部铝制

153

圆柱凸轮间隙运动机构

长250×宽140×高160

全部铝制

154

单臂外槽轮机构

长150×宽140×高160

全部铝制

155

双臂外槽轮机构

长150×宽140×高160

全部铝制

156

不均匀槽轮机构

长150×宽140×高160

全部铝制

157

球面槽轮机构

长150×宽140×高160

全部铝制

158

齿轮槽轮机构

长240×宽140×高200

全部铝制

159

棘轮机构

长240×宽140×高200

全部铝制

160

内接式棘轮机构

长240×宽140×高200

全部铝制

161

端面棘轮机构

长240×宽140×高200

全部铝制

162

双动式棘轮齿条机构

长280×宽140×高180

全部铝制

163

双向戏剧动棘轮机构

长260×宽140×高250

全部铝制

164

转角可调棘轮机构

长260×宽140×高250

全部铝制

165

曲柄摆杆戏剧动棘轮机构

长260×宽140×高250

全部铝制

166

无声棘轮机构

长260×宽140×高250

全部铝制

167

多爪棘轮机构

长260×宽140×高250

全部铝制

168

改变曲柄长度来调节棘轮机构

长300×宽140×高250

全部铝制

169

摩擦棘轮机构

长260×宽140×高250

全部铝制

170

棘轮的单向间隙机构

长260×宽140×高250

全部铝制

171

三角形螺纹

46×200

螺纹牙型大Ф70×200

172

矩形螺纹

头部采用剖视

173

锯齿形螺纹

铝制

174

梯形螺纹

铝制

175

圆椎管螺纹

铝制

176

螺栓连接

铝制

177

双头螺栓连接

铝制

178

螺钉连接

铝制

179

横向载荷螺栓联接的装置减载

减载套、减载键、减载销

铝制

180

螺纹防松装置一套8件

铝制

181

受横向载荷的螺栓组装置

铝制

182

平键联接

铝制

183

导向平键联接

铝制

184

半圆键连接

铝制

185

锲键连接

铝制

186

钩头锲键连接

铝制

187

一对切向键连接

铝制

188

矩形花键连接

铝制

189

渐开线花键联接

铝制

190

三角形花键联接

铝制

191

螺旋机构形成

长240×宽140×高200

铝制

192

差动机构形成

长240×宽140×高200

铝制

193

反向机构形成

长240×宽140×高200

铝制

194

螺旋差速机构

长240×宽140×高200

铝制

195

整体螺母机构

长240×宽140×高200

铝制

196

组合螺母机构

长240×宽140×高200

铝制

197

开合螺母机构

长240×宽140×高200

铝制

198

螺旋千斤顶

Ф160×250

铝制

199

支承螺母机构

长200×宽100×高100

铝制

200

阶梯轴的机构

长260×宽140×高200

铝制

201

用螺母压板螺钉的轴向紧固方法

长260×宽140×高200

固定端38306轴向2200

径向游动端306毡密封

202

两端游动支承

长260×宽140×高200

203

0000型固定2000型游动

长260×宽140×高200

204

一端固定、一端游动

长260×宽140×高200

205

36000型正装

长260×宽140×高200

206

一商固定、一端游动

长260×宽140×高200

207

两端固定式

长260×宽140×高200

208

6000型正装000型游动油钩密封

长260×宽140×高200

209

7000型正装毛毡油钩密封

长260×宽140×高200

210

7000型反装毛毡油钩密封

长260×宽140×高200

211

四冲程内燃机模型

长260×宽140×高200

212

一级圆柱齿轮减速器

200×180×170

均可测绘铝制

213

一级圆柱斜齿轮减速器

200×180×170

均可测绘铝制

214

一级圆柱人字齿轮减速器

200×180×170

均可测绘铝制

215

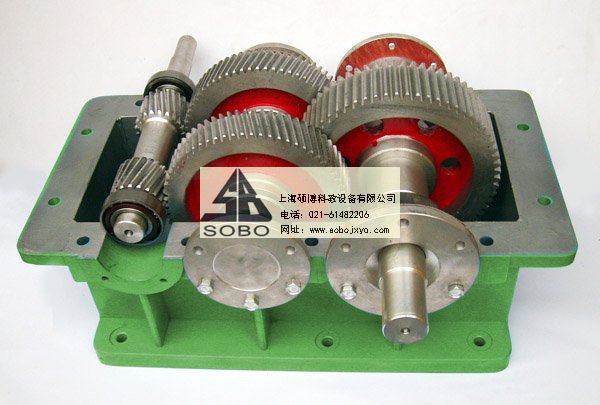

展开式两极圆柱减速器

330×180×250

均可测绘铝制

216

分流式两极减速器

350×180×250

均可测绘铝制

217

展开式两极圆柱斜减速器

350×180×250

均可测绘铝制

218

分流式两极斜齿减速器

330×180×250

均可测绘铝制

219

同轴线式两极减速器

350×180×250

均可测绘铝制

220

单级圆锥圆柱齿轮

330×180×250

均可测绘铝制

221

两级圆锥圆柱齿轮

330×180×250

均可测绘铝制

222

蜗杆上置式减速器

280×140×300

均可测绘铝制

223

蜗杆下置式减速器

280×140×300

均可测绘铝制

224

蜗杆旁置式减速器

280×140×300

均可测绘铝制

225

圆柱锥齿轮蜗杆组合器

45×250×520

均可测绘铝制

226

两级自动送料齿轮箱

180×160×200

均可测绘铝制

227

齿轮蜗杆减速器

300×340×180

均可测绘铝制

228

组合齿轮变速器

400×400×400

均可测绘铝制

229

一齿差行星齿轮减速器

250×160×280

均可测绘铝制

230

谐波齿轮减速器

250×160×250

均可测绘铝制

231

摆线针轮减速器原理

250×160×250

均可测绘铝制

232

中心驱动式齿轮减速器

350×180×260

铝制

233

三级圆柱圆锥减速器

500×260×280

铝制

234

三级圆柱齿轮减速器

500×260×280

铝制

235

三级分流式减速器

500×300×280

铝制

236

两极同轴分流式减速器

350×200×260

铝制

237

齿轮范成仪

330×290×120

铅制20模数

238

齿轮范成仪

280×230×120

铅制15模数

239

齿轮范成仪

170×110×170

铅制10模数

240

拆装用展开式双级圆柱减速器

535×330×294

材料均为铝合金

241

拆装用单减速器

450×400×340

机构筒的测绘

242

拆装用分流式双级圆柱减速器

535×300×294

及分析模型

243

拆装用同轴式双级圆柱减速器

535×330×294

全部采用铝铝制

244

拆装用单级圆锥齿轮减速器

500×350×315

245

拆装用圆锥圆柱齿轮减速器

550×460×360

246

拆装用蜗轮蜗杆减速器

420×320×40

上下置式各一台

247

测绘用曲柄摇块泵

200×100×180

248

测绘用曲柄摇杆泵

170×90×160

249

测绘用曲柄滑块泵

150×100×190

250

测绘用转动导杆泵

130×100×170

251

测绘用摆动导杆泵

150×110×200

252

剪床机构

150×110×190

253

差动轮系机构

160×130×200

254

浮动盘联轴节

160×100×130

255

齿轮直线机构

150×120×170

256

齿轮摆杆机构

160×110×210

257

齿轮油泵

150×160×130

华中制图

258

带溢流阀齿轮泵

220×160×120

同济大学

259

柴油机机油泵

200×160×130

260

齿轮油泵（05）立式

200×160×180

有沈阳航空

261

齿轮油泵（06）卧式

150×180×140

学院设计

262

齿轮油泵（70）卧式

160×140×140

263

摆线转子油泵

160×150×150

264

安全阀

200×120×110

东北工业大写

265

铣刀头

280×220×150

266

机用虎钳

250×180×120

转盘式有刻度

267

支架

80×85×130

大连工学院

268

千斤顶

190×200×110

郑州工学院

269

阀盖

120×120×60

山东工学院

270

连杆

170×180×70

大连工学院

271

轴

200×60×40

272

机用虎钳平口钳

220×140×70

北京电校

273

轴承座

180×160×100

274

阀体

195×60×180

275

叉架

155×110×70

276

滑轮架装配图

180×100×120

河北煤建工学院

277

小测绘模型95件

60×60×50

东北三省制图研究会设计

278

测绘模型10件

120×110×70

铝制

279

球阀

80×90×105

铝制

280

球阀

140×180×260

铝制

281

铁托脚夹具

250×120×160

铝制

282

铣鼻竖夹具

260×170×130

铝制

283

分度钻夹具

170×110×170

铝制

284

连续夹紧可调铣夹具

800×100×150

铝制

285

成组车孔夹具

250×150

铝制

286

下压式钻模

220×170×200

铝制

287

盖板式钻模

160×130×50

铝制

288

短袖钻孔成组夹具

200×160×130

铝制

289

箱式钻模

140×110×120

铝制

290

CA6140型车头箱

460×420×220

外壳透明有机玻璃

291

CA6410型溜板箱

620×320×300

292

CA6410型进给箱

580×250×250

293

车床中心架

180×80×250

铝制

294

车床跟刀架

180×80×250

铝制

295

车床花盘

Φ350×120

铝制

296

CA6140车床尾架

360×300×250

铝制

297

铣床顶尖座

160×150×200

铝制
