SB-10型《机械基础》声动同步CD解说示教陈列柜

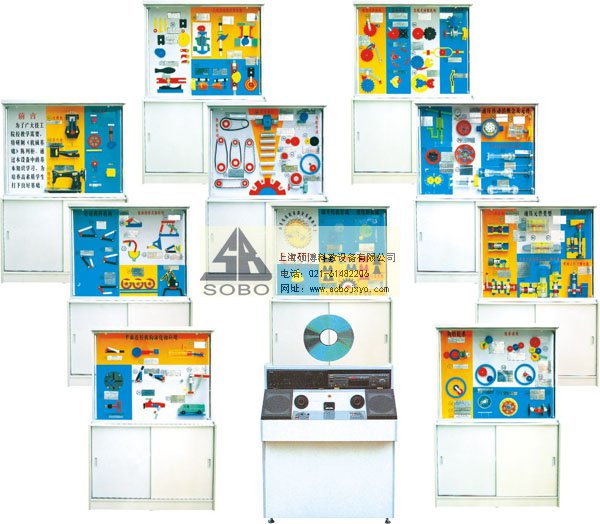

机械基础陈列柜是根据大中专院校、职业学校的教学大纲设计的机械陈列柜,《机械基础》电化 。总共10个柜及1个控制台,用CD光盘解说遥控控制,声控同步进行演示机械模型。通过演示可加强对机械专业学生的理论学习、使用范围增强认识,加深理解,是机械专业系不可缺少的理想教具设备。
模型采用遥控任意选择进行单独演示,模型材料采用进口有机板和硬聚氯制作而成,板面面板采用图表和文字说明直接制作在上面。演示形象逼真,运行可靠,工艺美观,使用本陈列柜可提高教学效果,节约学时是一套现代化机械课程教学实用设备。本套陈列柜有第一代和第二代两种形式。
一、主要特点：
1、控制台配置：DVD机1台；控制硬件一套；攻放机1台,控制台1台、喇叭1对、遥控器1只,激光碟片1张（内含91个机构语音说明）
2、控制软件：微电脑DVD程序控制系统,用DVD程控台实现全柜顺序播音动作和单柜顺序播音动作,
实现声音、图像、模型三位一体同步动作,采用多种播放方案（如前进、后退、停止、步进、循环等）；也可实现任选和顺序动作。
3、控制方式：可实现全柜遥控和手动顺序播音、单个模型播音动作,或只动作不播音等功能。
4、控制动作过程：选中某号模型按遥控器上的数字键,按确认后,陈列柜上对应该号码的机构就开始动作运转,同时DVD机开始播放语音讲解此模型机构的特点及功能,讲解完毕后等待下一步动作。
二、《机械基础》陈列柜各柜内容如下：
三、主要技术参数：
1、输入电源：AC220V±10%（单相）50HZ
2、工作环境：-10℃±40℃
3、功率：0.5kw
4、第一代陈列柜结构：上柜采用铝合金制作,下柜柜式结构。
5、第二代陈列柜结构：上下柜整体框架全部采用彩色铝塑钢制作,外形美观,坚固耐用。
6、陈列柜尺寸：1250×430×1780mm
序号与名称 |
陈 列 柜 内 容 |
第一柜、 机器与机构 |
1、内燃机2、蒸汽机3、缝纫机运动副（球面副、滚动副、凸轮副、转动副、螺旋副、移动副） |
第二柜 铰链四杆机构的形式与应用 |
4、铰链四杆机构5、双曲柄机构6、双摇杆机构A 7、双摇杆机构B ? 8、剪刀机9、粉筛机10、搅拌机11、破碎机12、雷达府抑角度装置13、机车联动装置14、起重机 |
第三柜 平面连杆机构 |
15、曲柄滑块机构16、偏心轮机构17、自动送料装置18、双滑块机构19、正弦机构曲柄20、摇块机构21、转动导杆机构22、抽水机牛头刨床23、摆动导杆机构24、自翻卸料的摆动滑块机构 |
第四柜 凸轮机构的形式 |
25、盘形凸轮机构26、移动凸轮机构27、内燃机气阀机构28、捣碎机机构29、送书机构30、圆柱凸轮机构、圆锥凸轮机构31、等径凸轮32、双弧槽凸轮 |
第五柜 机械传动的各种形式 |
33、平型带传动34、三角带传动35、圆形带传动36、同步齿形带传动37、链传动38、滚珠螺旋传动、六种螺纹39、齿轮齿条传动40、正齿轮传动41、斜齿轮传动42、圆锥齿轮传动43、内啮合齿轮传动44、蜗轮蜗杆传动 |
第六柜 齿轮的基本性质 |
45、渐开线齿轮各部分名称、正确啮合条件46、渐开线的形成47、摆线形成48、渐开线齿轮的基本参数 |
第七柜 轮系的基本性质 |
49、定轴轮系50、周转轮系51、差动轮系52、行星轮系53、获得大传动比54、实验特定的运动A55、实验特定的运动B56、三星轮变向机构57、旋轮线58、用于传动59、运动分解A60、运动分解B61、谐波齿轮减速器62、摆线针轮行星减速器 |
第八柜 间歇运动机构类型 |
63、棘轮机构64、双动式棘轮机构65、双向式棘轮机构66、槽轮机构67、内啮合槽轮机构68、球面槽轮机构69、单齿轮式间歇机构70、渐开线不完全齿轮机构71、不等速星轮机构72空间间歇机构73、停歇导杆机构74、齿条式移动间歇机构 |
第九柜 液压传动原理应用 |
75、液压千斤顶76、转子泵77、径向柱塞泵78、径向双作用钢球元件79、轴向柱塞泵80、单作用式叶片泵81、限压式叶片泵82、空心双出杆液压缸83、实心双出杆液压缸84、实心单出杆液压缸85齿轮泵 |
第十柜 液压元件类型形式 |
86、单向阀3种87、手动换向阀88、二、三位四通电磁换向阀89、先导式溢流阀、直动式顺序阀90、单向行程节流阀91、滑阀式压力继电器 |
