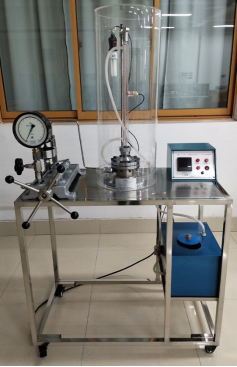

SB-574型二氧化碳P－V－T关系仪
一、 产品应用范围：
1、测定CO2的P-V-T关系,在P-V坐标中绘出t为20℃,27℃,31.1℃,50℃四种等温曲线,与标准试验曲线及克拉贝隆方程和范德瓦尔方程的理论计算值相比较并分析差异原因。
2、观察临界状态,测定CO2的临界参数(Pc,Vc, tc),将实验所得的Vc值与理想气体状态方程及范德瓦尔方程式的理论计算值作一比较,简述其差异原因。
3、测定在不同压力下饱和蒸汽和饱和液体的比容（或密度）及饱和温度和饱和压力的对应关系。
4、观察凝结和汽化过程及临界状态附近汽液两相模糊的现象。
二 、产品使用工作环境：
1、工作环境温度：0-40℃。
2、工作环境湿度：< 80%。
3、电源：单相220V。
三 、技术及性能参数：
1、输入电压：单相220V±10% 50Hz,功率2.0KW
2、压力校验仪：测量范围1—60Mpa；可设定最高压力,0.4级精密压力表,测量范围：0-16MPa；
3、高压容器,用45号钢加工焊接而成,表面采用镀铬处理；高压玻璃管,厚度3mm,耐压11MPa。
4、恒温水浴：容积30L,内设一根1000W的加热棒和DS18B20温度传感器。
5、水循环连接软管：硅胶管,整个循环系统无腐蚀
6、热水循环泵：高性能耐瓷轴和陶瓷轴套电机,环氧树脂灌封,扬程2.4m；耐温可达100°以上,无腐蚀。
7、温度测量：测量系统配置有智能温度控制仪表（PID调节控温,精度 ±0.2℃）,高精度PID调压模块电路。
四、系统配置清单：
序号 |
名称 |
规格型号 |
数量 |
1 |
移动式实验台 |
不锈钢 |
1台 |
2 |
压力校验仪 |
YGY-60 |
1套 |
3 |
压力表 |
精密0.4级 |
1套 |
4 |
恒温水浴 |
1套 |
|
5 |
镀铬实验本体 |
1台 |
|
6 |
透明有机玻璃罩 |
1套 |
|
7 |
照明灯管 |
10W |
1套 |
8 |
控制箱 |
1套 |
|
9 |
水银 |
1000g |
1套 |
10 |
承压管 |
玻璃 |
1套 |
11 |
水套 |
玻璃 |
1套 |
12 |
热水循环泵 |
WS123 |
1只 |
13 |
连接软管 |
硅胶管 |
1套 |

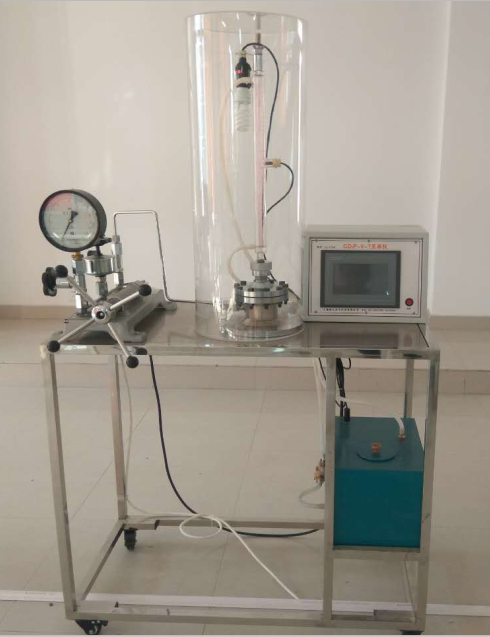

SB-PVT/R二氧化碳P－V－T关系仪（数据采集型）
一、 产品应用范围：
1、测定CO2的P-V-T关系,在P-V坐标中绘出t为20℃,27℃,31.1℃,50℃四种等温曲线,与标准试验曲线及克拉贝隆方程和范德瓦尔方程的理论计算值相比较并分析差异原因。
2、观察临界状态,测定CO2的临界参数(Pc,Vc, tc),将实验所得的Vc值与理想气体状态方程及范德瓦尔方程式的理论计算值作一比较,简述其差异原因。
3、测定在不同压力下饱和蒸汽和饱和液体的比容（或密度）及饱和温度和饱和压力的对应关系。
4、观察凝结和汽化过程及临界状态附近汽液两相模糊的现象。
二 、产品使用工作环境：
1、工作环境温度：0-40℃。
2、工作环境湿度：< 80%。
3、电源：单相220V。
三 、技术及性能参数：
1、为提高此实验仪器安全系数,高压玻璃管及设备耐压承限须达到11MPa,并且保持状态15分钟以上,高压玻璃管内二氧化碳全部呈现液化状态才可做泄压处理,如未达到此标准,作不合格设备处理。
2、高压容器用45号钢一次性加工成型,表面采用镀铬处理,内部装有玻璃容器。
3、白色透明有机玻璃保护罩；
4.照明日光灯18W；
5、压力校验仪：检验压力范围0-60MPa,可设定最高压力；
6.耐震不锈钢压力表（径向）,测量范围：0-16MPa；
7、恒温水箱：外形尺寸：33cm×22cm×32cm,内设两根1000W的加热棒和铜-康铜的热电偶；
8、循环水泵：供恒温水循环用,交流220V供电,扬程2.4m,电机功率10W；耐温可达100℃以上,无腐蚀。
9、水冷冷凝器:交流220V,功率1200W,当环境温度高于实验温度时,可开启水冷降温。
10、进口数字温度传感器,精确度为±0.5℃；。
11、水循环连接软管：硅胶管,整个循环系统无腐蚀
四、系统配置清单：
序号 |
名称 |
规格型号 |
数量 |
1 |
移动式实验台 |
不锈钢 |
1台 |
2 |
压力校验仪 |
YGY-60 |
1套 |
3 |
压力表 |
精密0.4级 |
1套 |
4 |
恒温水浴 |
1套 |
|
5 |
高压容器 |
45号钢 |
1套 |
6 |
透明有机玻璃罩 |
1套 |
|
7 |
照明灯管 |
18W |
1套 |
8 |
控制箱 |
1套 |
|
9 |
水银 |
1000g |
1套 |
10 |
承压管 |
耐高压玻璃 |
1套 |
11 |
水套 |
玻璃 |
1套 |
12 |
热水循环泵 |
WS123 |
1套 |
13 |
数据采集模块 |
SB75 |
1套 |
14 |
彩色触摸屏 |
7寸嵌入式 |
1套 |
15 |
水冷冷凝器 |
1套 |
|
16 |
连接软管 |
硅胶管 |
1套 |
