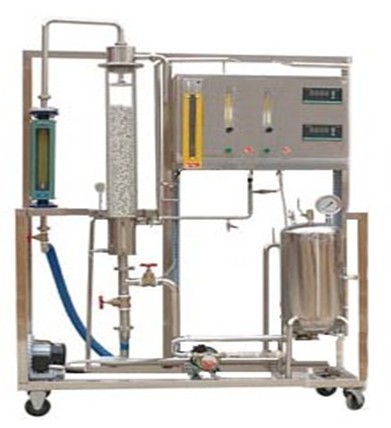

SB-XS/TL填料吸收实验装置
实验目的：
1、了解填料吸收塔的结构、流程及操作方法。
2、观察填料吸收塔的流体力学行为并测定在干、湿填料状态下填料层压降与空塔气速的关系。
3、测定总传质系数Kya,并了解其影响因素。
主要配置：
吸收塔、风机、混合稳压罐、流量计、U型压差计、蓄水箱、水泵、压力仪表、温度仪表、不锈钢框架、控制屏。
技术参数：
1、吸收塔采用填料塔,尺寸：φ100×800mm,塔体为透明有机玻璃,便于学生观察相关实验现象
2、填料：φ10×10×1mm瓷拉西环,吸收介质：二氧化碳气体,吸收剂：水。
3、风机：风压≥0.04Mpa,排气量≥85 L/min。
4、流量计流量：气体转子流量计两个,大流量液体转子流量计一个
5、压差计：U型压差计,观察上下塔压降变化。
6、压力仪表：测量范围0-2.5MPa,精度0.5级；温度仪表：测量范围-50 – 150℃,精度0.5级。
7、混合稳压罐：不锈钢制作,对空气和二氧化碳气体充分混合、稳压后输出。
8、框架为不锈钢,结构紧凑,外形美观,流程简单,操作方便。
9、外形尺寸：2000×600×1700mm。
数据采集型（SB-XCTL/Ⅱ）：配计算机、微机接口和数据处理软件、温度传感器、压差传感器、涡轮流量计及流量积算仪。能在线监测压差、温度、流量等实验数据。
