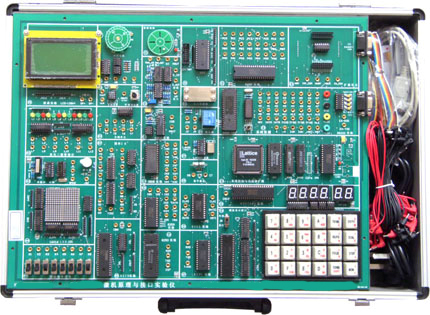

SB-8086KB微机原理与接口实验仪
一、系统简介
本系统是《微机控制技术》、《十六位微机原理与接口》等课程教学的最佳配套实验设备。以小系统、多功能、易扩展为设计思想,主板以《SB-8086系列微机实验指导书》实验为主,增加地址总线、数据总线、控制总线引出和扩展单元（区）,这样学校可以从需要出发,选配扩展模块,为各类院校的教学实验、课程设计、毕业设计提供了良好的实验开发环境。
二、系统组成：
·硬件：
（1）微机系统扩展：CPU（8088）,系统控制芯片（1032）,64K监控程序存储器,64K用户程序和数据存储器（61256x2）,64K实验程序存储器,开放式4*6键盘电路,开放式6位动态数码管显示电路,配有串口或USB通信方式,出厂配置为串口。
（2）输入/输出：128*64 LCD图文电路（或字符式1602 LCD）,8位开关逻辑电平输入/输出电路,单脉冲发生器,8MH时钟分频,16*16 LED点阵电路,音频功放,0～5V可调模拟量,PWM电路、射极跟随器,打印口,用户串行接口。
（3）常用接口芯片：74LS273、74LS244、8279、0832、0809、8259、8250、8253、8251、8255、8237、RS232等；
（4）控制对象：喇叭、蜂鸣器、小型直流电机、步进电机、压力传感器、温度传感器、继电器等；
（5）扩展单元接口：提供总线接口,可自行扩展设计或选配我公司扩展模块。
·软件：
系统配置Win2000/xp等操作平台的微机仿真调试软件,支持汇编、C语言编译、调试。
·电源：
系统内置高性能直流稳压电源。
·机箱：
系统配置轻便铝合金箱子作为实验仪机箱。
三、系统主要特点
（1）二种工作方式：一是联PC机运行,在与上位软件联机的状态下,实现各种调试和行运的操作；二是脱机运行,实验系统自带键盘、显示电路和监控管理程序,在无PC机的情况下,同样可以通过内存读写、单步、断点、全速等方法调试实验程序。
（2）实验开放性：实验电路单元尽可能独立开放,如开放式键盘,开放式显示器,开放式串口等,为适应多种方式实验提供可能。
（3）二次开发：系统将地址总线、数据总线、控制总线全部引出,主机板留有扩展单元,通过实验系统调试用户板。
四、实验项目
软件实验：
（1）二进制多位加法实验
（2）二进制转换为BCD码实验
（3）BCD码转换为二进制码
（4）十进制数的BCD码相减运算
（5）内存清零实验
（6）数码显示实验
（7）求最大数和最小数
（8）数据块传送实验
（9）分支程序设计。
硬件实验 ：
（1）A/D转换实验
（2）D/A转换实验（一）
（3）D/A转换实验（二）
（4）8255A并行口实验（一）
（5）8255A并行口实验（二）
（6）定时器/计数器实验
（7）8259单级中断控制器实验
（8）串行口发送实验（双机通讯）
（9）串行口接收实验（双机通讯）
（10）小直流电机调速实验；
（11）步进电机控制
（12）继电器控制
（13）存贮器读写实验
（14）电子琴实验
（15）简单I/O口扩展实验
（16）8251可编程通讯接口和PC机通讯
（17）16*16 LED点阵显示实验
（18）128*64 LCD液晶显示实验
（19）8237 DMA传送实验
（20）8250可编程异步通讯接口实验
（21）8279键盘显示实验
（22）温度测量实验
（23）压力测量实验
扩展卡实验（选配）☆
（1）POD2扩展卡主持以下实验：
·LM331 V/F、F/V实验
·138译码
（2）POD4扩展卡主持以下实验：
·ISD1420 语音录放
（3）POD5扩展卡：
·40芯锁紧大孔引出,扩展主板以外接口芯片用。
说明：实验项目打"☆"号为选配实验。
