[产品型号]:SB-86PCI16/32 [产品名称]:微机实验开发系统实验箱 [价?????格]: [在线客服]:

SB-86PCI16/32微机实验开发系统

产品介绍:

一、系统简介

本系统是《16位微机原理与接口》、《32位微机原理与接口》、《微机控制技术》等课程教学的最佳配套实验设备。为各类院校的教学实验、课程设计、毕业设计提供了良好的实验开发环境。


二、系统组成:
·
硬件:

116位微机系统扩展:CPU8088),系统控制芯片(1032),64K监控程序存储器,64K用户程序和数据存储器(61256x2),64K实验程序存储器,开放式4*6键盘电路,开放式6位动态数码管显示电路,配有串口或USB通信方式,出厂配置为串口。

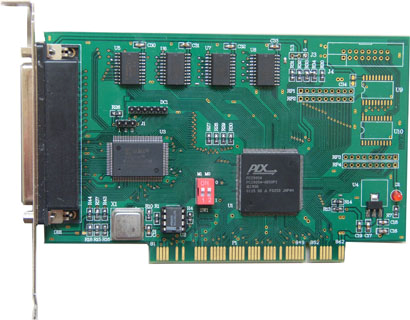

232位接口单元:32位开关逻辑电平输入/输出显示电路,32I/O接口电路,32存储器电路,32PCI接口驱动电路,32PCI接口卡(由PCI905493C56组成)。

3)输入/输出:128*64 LCD图文电路(或字符式1602 LCD),8位开关逻辑电平输入/输出电路,单脉冲发生器,8MH时钟分频,16*16 LED点阵电路,音频功放,05V可调模拟量,PWM电路、射极跟随器,打印口,用户串行接口。

4)常用接口芯片:74LS27374LS244827908320809825982508253825182558237RS232等;

5)控制对象:喇叭、蜂鸣器、小型直流电机、步进电机、压力传感器、温度传感器、继电器等;

6)扩展单元接口:提供总线接口,可自行扩展设计或选配我公司扩展模块。

·软件:

系统配置Win2000/xp等操作平台的微机仿真调试软件,支持汇编、C语言编译、调试。

·电源:

系统内置高性能直流稳压电源。

·机箱:

系统配置轻便铝合金箱子作为实验仪机箱。

三、系统主要特点

1)系统自动切换:以8088实验开发系统作为基板,PCI接口卡为插卡,无系统选择开关,实验主机自动识别16/32位系统类型,自动切换不同的三总线连接,使用极其方便。

2)二种工作方式:一是联PC机运行,在与上位软件联机的状态下,实现各种调试和行运的操作;二是脱机运行,实验系统自带键盘、显示电路和监控管理程序,在无PC机的情况下,同样可以通过内存读写、单步、断点、全速等方法调试实验程序。

3)实验开放性:实验电路单元尽可能独立开放,如开放式键盘,开放式显示器,开放式串口等,为适应多种方式实验提供可能。

4)二次开发:系统将地址总线、数据总线、控制总线全部引出,主机板留有扩展单元,通过实验系统调试用户板。

四、实验项目

(一)8086十六位微机系统

软件实验:
1)二进制多位加法实验
2)二进制转换为BCD码实验
3BCD码转换为二进制码
(4
)十进制数的BCD码相减运算
5)内存清零实验
6)数码显示实验
7)求最大数和最小数
8)数据块传送实验
9)分支程序设计。
硬件实验 :
1A/D转换实验
2D/A转换实验(一)
3D/A转换实验(二)
48255A并行口实验(一)
58255A并行口实验(二)
6)定时器/计数器实验
78259单级中断控制器实验
8)串行口发送实验(双机通讯)
9)串行口接收实验(双机通讯)
10)小直流电机调速实验;

11)步进电机控制
12)继电器控制
13)存贮器读写实验
14)电子琴实验
15)简单I/O口扩展实验
168251可编程通讯接口和PC机通讯
1716*16 LED点阵显示实验
18128*64 LCD液晶显示实验
198237 DMA传送实验
208250可编程异步通讯接口实验
218279键盘显示实验
22)温度测量实验

23)压力测量实验

扩展卡实验(选配)☆

1POD4扩展卡主持以下实验:

·ISD1420 语音录放

2POD5扩展卡:

·40芯锁紧大孔引出,扩展主板以外接口芯片用。

说明:实验项目打""号为选配实验。

(二) PC32位接口实验系统(需选配PCI9054卡)


1、实模式原理实验

1)显示程序实验

2)数据传送程序实验

3)数码转换程序实验

4)运算类程序实验

5)分支程序实验

6)循环程序实验

7)子程序实验

8)综合设计程序实验

2、保护模式原理实验

1)描述符及描述符表实验

2)任务内控制转移实验

3)任务切换实验

4)中断/异常处理实验

5)虚拟8086环境实验

6)实模式与保护模式间切换实验

3、32位微机接口技术实验

1)基本I/O接口设计实验

2)地址译码电路设计实验

332位存储器扩展实验

48259中断控制器实验

58255并口控制器应用实验

68251串口控制器应用实验

78253定时/计数器应用实验

8A/D转换实验

9D/A转换实验

10)电子发声设计实验

11)键盘扫描及显示设计实验

12)点阵LED显示设计实验

13LCD液晶显示设计实验(须选配LCD单元)

4、微机控制应用实验

1)直流电机闭环调速实验

2)温度闭环控制实验

3)步进电机控制实验

5、Windows下的PCI设备驱动程序及其接口应用设计实验

1PCI总线配置操作实验

2WDM驱动程序设计实验

3I/O操作设计实验

4)存储器操作设计实验

5)中断处理设计实验

6)信号发生器设计实验

7)温度闭环控制系统设计实验

6、PCI总线扩展应用设计实验(须选配PCI总线应用开发板)
