[产品型号]:SB-52EH+ [产品名称]:万能单片机实验开发系统 [价?????格]: [在线客服]:

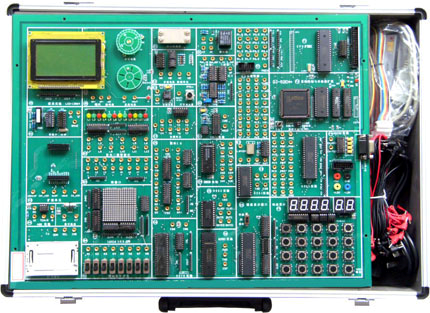

SB-52EH+万能单片机实验开发系统

一、系统简介

本系统是《MCS-51单片机原理与接口》《单片机控制技术》《自动化控制》《EDA》等课程教学的最佳配套实验设备。以小系统、多功能、易扩展为设计思想,主板以《SB-51系列单片机实验指导书》基础实验为主,增加地址总线、数据总线、控制总线引出和扩展单元(区),这样学校可以从需要出发,选配各种扩展模块,为各类院校的教学实验、课程设计、毕业设计提供了良好的实验开发环境,也是科研、开发工作者的得力助手。


二、系统组成:
·硬件:

1)开发系统组成:单片机仿真接口(仿真器外接),用户CPU(AT89S52),系统控制芯片(1032),64K程序存储器(w27c512),64K数据存储器(61256x2),开放式4*6键盘电路,开放式6位动态数码管显示电路.

2)输入/输出:128*64 LCD图文电路(或字符式1602 LCD),单脉冲发生器,8MH时钟分频,8位开关逻辑电平输入/输出电路,排针∕锁紧孔转接口、16*16 LED点阵电路,音频功放,0~5V可调模拟量,PWM电路、射极跟随器,ISP在线下载接口,打印口,用户串行接口。

(3)常用接口芯片:RS232/485、74LS273、74LS244、8279、083208098253825082518255、等;

(4)控制对象:喇叭、温度18B20IC卡读写、蜂鸣器、小型直流电机、步进电机、压力传感器、继电器等;

5扩展单元接口:提供总线接口,可自行扩展设计或选配我公司各种扩展模块。

·软件:

系统配置2000/xp等操作平台的单片机仿真调试软件,支持汇编、C51语言编译、调试;单片机在线下载软件等。

·电源:

系统内置高性能直流稳压电源。

·机箱:

系统配置轻便铝合金箱子作为实验仪机箱。

三、系统主要特点

(1)仿真器外接:仿真器和实验系统分开,实验系统只留仿真器接口,仿真器可单独使用。仿真器外接,配有Keil-c仿真器K51U或选配SB-208和其它型号仿真器,仿真器特性详见SB-208 / K51U产品介绍。

2)仿真C8051F单片机(SOC):选配SB-C8051F 仿真系统,可对嵌入式系统C8051F单片机(SOC)实验、开发的。

3)仿真AVR? ATMEGA16单片机:选配JTAG-ICE仿真系统,可对AVR系统ATMEGA16单片机实验、开发的。

4)支持EDA开发:通过选配EDA扩展卡,实现EDA和单片机两合一,可分别控制实验电路。

(5)实验开放性:实验电路单元尽可能独立开放,如开放式键盘, 开放式显示器,开放式串口等,为适应多种方式实验提供可能。

6)二次开发:系统将地址总线、数据总线、控制总线全部引出,主机板留有扩展单元,通过单片机仿真器调试用户系统。

7)在线下载:在线编程自动识别,无需开关切换,不需编程器,可直接烧录AT89S5X单片机。

(8)二种工作方式:一是联PC机运行,在与上位软件联机的状态下,实现各种调试和行运的操作;二是脱机运行,系统配有管理监控,在无仿真器状态下,系统自动切换到脱机管理状态,用户可轻松调用EPROM中的实验程序完成实验。

四、实验项目

()软件实验
1)清零程序;

2)拆字程序;

3)拼字程序;

4)数据区传送子程序;

5)数据排序实验;

6)查找相同数据个数;

7)无符号双字节快速乘法子程序;

8)多分支程序;

9)脉冲计数实验;

10)电脑时钟实验。
()硬件实验
1P1口亮灯实验;

2P1口转弯灯实验;

3P3.3口输入,P1口输出实验;

4)工业顺序控制实验;

58255 ABC口输出方波实验;

68255 PA口控制PB口;

78255控制交通灯;

8)简单I/O扩展实验;

9A/D0809转换实验;

10D/A0832转换实验;

118279键盘显示实验;

12)通用打印机实验;(打印机选配☆)

13)微型打印机打印字符、曲线、汉字实验;(打印机选配☆)

14I2C储存卡读写实验;

15)继电器控制实验;

16)步进电机控制;

178253方波实验;

18)小直流电机调速实验;

1916*16 LED点阵显示实验;

20128*64 LCD液晶显示实验;

218250可编程异步通讯接口实验(自发自收);

228251可编程通讯接口实验(与PC机);

23)单片机RS232/485串行发送实验(双机通讯);

24)单片机RS232/485串行接收实验(双机通讯);

25DS18B20单总线温度测量实验

26)压力实验;

27)PWM实验

(28)射极跟随器

()扩展卡实验(选配)

1POD1扩展卡主持以下实验:

·看门狗实验

·红外线遥控收发实验

·165并转串

·164串转并

·查询式键盘

2POD2扩展卡主持以下实验:

·LM331 V/F、F/V实验

·138译码

3POD3扩展卡主持以下实验:

·串行EEPROM 93C46读写实验

·I2C AT24C02读写实验

·TLC549串行A/D转换实验

·TLC5615 ?10D/A串行转换实验

·PCF8563 ?I?C日历时钟实验

4POD4扩展卡主持以下实验:

·ISD1420语音录放

5POD5扩展卡:

·40芯锁紧大孔引出,扩展主板以外接口芯片用。

6POD1032扩展卡:

·主持Lattice公司:ISP1032E芯片实验开发。

7POD1C3扩展卡:

·主持Atera公司:EP1C3T144芯片实验开发。

8POD1C6扩展卡:

·主持Atera公司:EP1C6T144芯片实验开发。

9CAN卡:CAN总线通讯接口实验

10)以太网卡:以太网TCP/IP协议接口实验

11USB2.0卡:USB2.0通讯接口实验。

说明:实验项目打"☆"号为选配实验。
