[产品型号]:SB-DGJL [产品名称]:交流电路实验箱 [价     格]: [在线客服]:

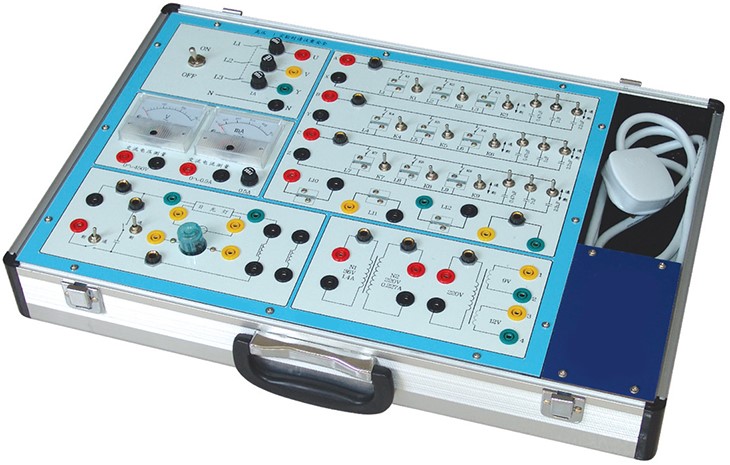

SB-DGJL交流电路实验箱



交流电路实验箱 主要是进行"电工学""电路原理"中的强电部分实验,如单相交流电路、三相电路、日光灯电路实验。本实验箱由模块单元和元件库相结合的板面构成,全部采用欧洲标准的安全插座和安全实验导线, 连线方便,接触可靠,而且寿命长、效率高,有效预防触电隐患。实验面板上印有元件符号及主要参数便于学生识别。实验箱结构紧凑实用直观,安全可靠,能有效培养学生的动手能力,维修方便、简捷。可满足各类高、中等院校及职业技术类院校开设的电工典型实验。

 ☆系统组成

 1)电源: 三相220V±10% 50HZ

 2)耦合电感一对。

 3)单相变压器l只,变压比为220V36V,功率50W

 4)三相灯组负载,每相可插入15W灯泡3只。

 5)三相电容负载,0.47uf/400Vluf/400V2uf/400V3只。

 6)三相开关l只。

 7)元件组:有保险丝座3只、镇流器(20wl只、启辉器、电阻、 luf2uf4uf电容器等元件。

 8)指针式电压表头l只、指针式电流表头l只。

 9)三相四线漏电断路器属选购件,用户根据具体情况选配。

 ☆可完成以下实验:

 1)用三表法测量电路等效参数。

 2)正弦稳态交流电路相量的研究。

 3)互感电路的测量。

 4)单相变压器特性的测试。

 5)三相交流电路电压、电流测量。

 6)三相电路功率的测量。

 7)功率因素及相序的测量。

 8)其它电工学控制实验。

☆参考教材

 《电工学》 秦曾煌 主编 高等教育出版社

 《电路》 邱关源 主编 高等教育出版社





SB-3C3交流电路实验箱



一、技术指标

1、电源:交流输入三相四线380V±10%

2、配三相四线带漏电保护电源开关。

3、有三路短路保护、三路电源指示灯、三相四线电源输出接线端子和三路电流测量接口。

4、配三相灯组负载:每相有三个15W灯泡,用3只开关控制通断,共9只灯泡。每相留有电流测量插孔1对,便于相电流的测量。

5、日光灯器件组:设有10W镇流器、10W日光灯管、启辉器以及用于改善功率因数的高压

电容(1µF/500V2.2uf/500V4.7µF/500V3个)。

6RLC元件特性组:设有1kΩ/25W功率电阻、1H/0.5A电感及1µF/500V高压电容各一只,通过实验可测试各元件的参数。

736V/220V升降压铁芯变压器 1, 原、副边均设有电流测量接口,便于电流的测试,可测量原、副边电流。

8、双绕组变压器1只:220V/双路12V

9、设置交流电压表一只,量程0450V;交流电流表一只,量程0500mA,带有短路保护。

10、日光灯管和灯脚装在电路板的正面方便,方便维修维护。

11、三相灯组上装有有机玻璃保护罩,既防止灯泡损坏,又保护实验导线不被烫坏,还保护了人生安全。

12、设计有专用接地保护线。

13、配套自锁紧护套实验导线12根(红、黄、绿、黑各4根),电流接口线1根。

14、可选配耦合电感1对。

15、机箱:坚固型铝合金框架,厚实的 ABS 塑料包角,参考外形尺寸 480×360×150mm

二、实验项目

1、用三表法测量交流电路等效参数

2、正弦稳态交流电路相量的研究

3、单相铁心变压器特性的测试

4、三相交流电路电压、电流的测量

5、三相电路功率的测量

6、功率因数及相序的测量

7、日光灯电路接线

8、日光灯电路及功率因数的提高

选做实验项目(10-13需选配三相鼠笼式异步电动机和控制箱SB-3C3A

10、三相鼠笼式异步电动机

11、三相鼠笼式异步电动机点动和自锁控制

12、三相鼠笼式异步电动机正反转控制

13、三相鼠笼式异步电动机Y降压起动控制

14、单相电度表的校验(需选配单相电度表)

15、互感实验(需选配耦合电感1对)

三、实验箱配置

序号

名称

说明

数量

1

SB-3C3主机箱

含机箱、电源、实验电路和分立元件等

1

2

实验指导书



1

3

三相四线交流电源线



1

4







附:完成上述全部实验需要下列配套设备

1)万用表

2)三相调压器

3)三相功率/功率因素表

4)电机控制箱(实验10-13

5)三相鼠笼式异步电动机(实验10-13

6)单相电度表(实验14

7)耦合电感1对(实验15
