SB－GP高频电路实验箱

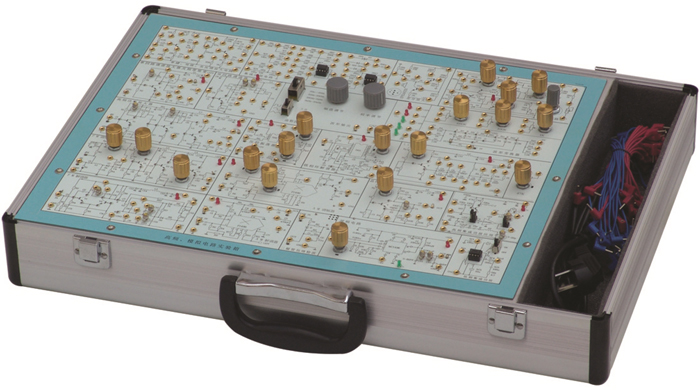

高频模拟学习机将所有高频电路和模拟电路实验模块、电源、信号源、电压源、电位器组等合并在一块线路板上,结构紧凑合理,使用方便,可完成高频电路和模拟电路课程中规定的各种实验。
该学习机工艺精良美观,正面浅色烤漆,印有原理图及符号,反面为印制导线,并焊有相应元器件,连接部分采用镀金孔,设有测试点,直观可靠,维修方便。
一、技术性能
△电源:
输入：AC 220V±l0% 输出：DC ±5V,-8V,±12V,最大输出电流均为200mA
△信号源：（函数发生器) 输出波形：方波、三角波、正弦波频率范围：分四档2HZ～20HZ、20HZ～200HZ、200HZ～2KHZ,2KHZ～20KHZ
幅 值：正弦波Vp－p：0～14V( l4V为峰、一峰值,且正负对称)
方 波Vp－p：0～24V(24V为峰一峰值,且正负对称)
三角波Vp－p：0～24V(24V为峰一峰值,且正负对称)
二、可完成高频电路实验：
⑴单调谐回路谐振放大器；
⑵双调谐回路谐振放大器
⑶高频功率放大器（丙类）
⑷LC电容反馈三点式振荡器
⑸石英晶体振荡器
⑹振幅调制器（利用乘法器）
⑺调幅波信号的解调
⑻变容二极管调频振荡器
⑼相位鉴频器
⑽集成电路（压控振荡器）构成的频率调制器
⑾集成电路（锁相环）构成的频率解调器
⑿利用二极管函数电路实现波形转换。
⒀RC集成振荡器；
⒁混频电路
⒂集成高频功率放大器的应用 a:调频无线话筒；b：电视信号转发器；c：信号发生器。
二、可完成模拟电路实验：
1.单级放大电路
2.两级放大电路
3.负反馈放大电路
4.射极跟随器
5.差动放大电路
6.比例求和运算电路
7.积分与微分电路
8.波形发生电路
9.有源滤波器
10.电压比较器
21.波形变换电路
11.IC电路RC正弦波振荡器
12.集成功率放大器
13.整流滤波与并联稳压电路
14.串联稳压电路
15.集成稳压器
16.RC正弦波振荡器
17.LC振荡器及选频放大器
18.电流/电压转换电路
19.电压/频率转换电路
20.互补对称功率放大器
22.扬效应管实验
