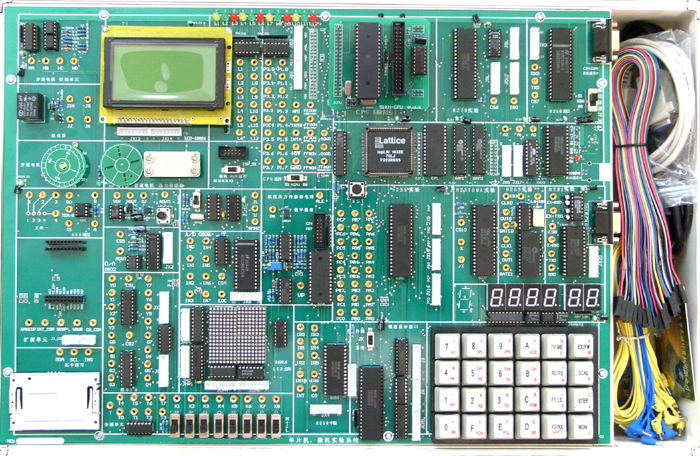

SB-5286K+单片机微机开发实验箱
5286K+是《MCS-51单片机原理与接口》、《单片机控制技术》、《十六位微机原理与接口》、《自动化控制》等课程教学的最佳配套实验设备,为各类院校的教学实验、课程设计、毕业设计提供了良好的实验开发环境,也是科研、开发工作者的得力助手。
一、系统组成:
·硬件:
(1)仿真器与单片机微机系统扩展:51CPU卡,8088CPU,64K程序存储器,64K数
据存储器,开放式4*6键盘电路,开放式6位动态数码管显示电路,配有串口或USB通信方式,出厂配置为串口。
(2)输入/输出:128*64 LCD图文电路(或字符式1602 LCD),16*16 LED点阵电路,
开关逻辑电平输入/输出,8MHZ时钟与分频,单脉冲发生器,ISP在线下载接口。
(3)常用接口芯片:8250、8251、8253、8255、8279、0809、0832、74LS273、74LS244、8237、8259、RS232/485等;
(4)控制对象:小型直流电机、步进电机、温度、压力、继电器、电子音响喇叭、IC卡读写等;
·软件:
系统配置Win98/2000/xp等操作平台的Keil C51单片机、微机仿真调试软件,支持汇编、C51、C语言编译、调试;单片机在线下载软件等。
·电源:
系统内置高性能直流稳压电源。`
·机箱:
系统配置轻便铝合金箱子作为实验仪机箱。
二、主要特点
(1)系统自动识别CPU:5286K+是集51、8088二大系列CPU于一体的二合一实验系统,内置8088实验系统。该系统以8088实验系统作为基板,自成一体,可单独作为8086微机原理和接口实验使用;同时叠插51CPU卡,仿真器外置,构成51单片机实验开发系统,结构紧凑,资源充分共享,CPU类型有1X2开关切换,无需插拔CPU卡!。
(2)实验开放性:实验电路单元尽可能独立开放,如开放式键盘,开放式显示器,开放式串口等,为适应多种方式实验提供可能。
(3)二次开发:主机板留有扩展单元,通过选配我厂提供扩展卡扩展实验功能,或根据接口定义自行扩展。
(4)在线下载:不需编程器,可直接烧录AT89S5X单片机。
(5)二种工作方式:一是联PC机运行,在与上位软件联机的状态下,实现各种调试和运行的操作;二是脱机运行,系统配有管理监控,在无仿真器状态下,系统自动切换到脱机管理状态,用户可轻松调用EPROM中的实验程序完成50多个实验。
三、实验项目
51实验部份
软件实验
(1)清零程序;
(2)拆字程序;
(3)拼字程序;
(4)数据区传送子程序;
(5)数据排序实验;
(6)查找相同数据个数;
(7)无符号双字节快速乘法子程序;
(8)多分支程序;
(9)脉冲计数实验;
(10)电脑时钟实验。
硬件实验
(1)P1口亮灯实验;
(2)P1口转弯灯实验;
(3)P3.3口输入,P1口输出实验;
(4)工业顺序控制实验;
(5)8255 A、B、C口输出方波实验;
(6)8255 PA口控制PB口;
(7)8255控制交通灯;
(8)简单I/O扩展实验;
(9)A/D0809转换实验;
(10)D/A0832转换实验;
(11)8279键盘显示实验;
(12)通用打印机实验;☆
(13)微型打印机打印字符、曲线、汉字实验;☆
(14)日历时钟DS12887控制实验;☆
(15)I2C储存卡读写实验;
(16)语音芯片ISD1420控制实验(录音);☆
(17)语音芯片ISD1420控制实验(放音);☆
(18)继电器控制实验;
(19)步进电机控制;
(20)8253方波实验;
(21)小直流电机调速实验;
(22)16*16 LED点阵显示实验;
(23)128*64 LCD液晶显示实验;
(24)8250可编程异步通讯接口实验(自发自收);
(25)8251可编程通讯接口实验(与PC机);
(26)单片机RS232/485串行发送实验(双机通讯);
(27)单片机RS232/485串行接收实验(双机通讯);
(28)温度压力实验;
88实验部份
软件实验:
(1)二进制多位加法实验
(2)二进制转换为BCD码实验
(3)BCD码转换为二进制码
(4)十进制数的BCD码相减运算
(5)内存清零实验
(6)数码显示实验
(7)求最大数和最小数
(8)数据块传送实验
(9)分支程序设计。
硬件实验:
(1)A/D转换实验
(2)D/A转换实验(一)
(3)D/A转换实验(二)
(4)8255A并行口实验(一)
(5)8255A并行口实验(二)
(6)定时器/计数器实验
(7)8259单级中断控制器实验
(8)串行口发送实验(双机通讯)
(9)串行口接收实验(双机通讯)
(10)小直流电机调速实验;
(11)步进电机控制
(12)继电器控制
(13)存贮器读写实验
(14)电子琴实验
(15)简单I/O口扩展实验
(16)8251可编程通讯接口和PC机通讯
(17)16*16 LED点阵显示实验
(18)128*64 LCD液晶显示实验
(19)8237 DMA传送实验
(20)8250可编程异步通讯接口实验
(21)8279键盘显示实验
(22)温度控制实验
(23)压力测量实验
扩展卡实验(选配)☆
(1)POD1扩展卡主持以下实验:
·看门狗实验
·红外线遥控收发实验
·165并转串
·164串转并
·查询式键盘
(2)POD2扩展卡主持以下实验:
·LM331 V/F、F/V实验
·138译码
(3)POD3扩展卡主持以下实验:
·串行EEPROM 93C46读写实验
·I2C AT24C02读写实验
·TLC549串行A/D转换实验
·TLC561510位D/A串行转换实验
·PCF8563I?C日历时钟实验
(4)POD4扩展卡主持以下实验:
·ISD1420语音录放(51/88)
(5)POD5扩展卡:(51/88)
·40芯锁紧大孔引出,扩展主板以外接口芯片用。
(6)CAN卡:CAN总线通讯接口实验
(7)以太网卡:以太网TCP/IP协议接口实验
(8)USB2.0卡:USB2.0通讯接口实验
(9)触摸屏模块:TFT彩色液晶屏及触摸屏的应用实验
说明:实验项目打"☆"号为选配扩展卡实验。
