[产品型号]:SB-DLA [产品名称]:晶闸管电路学习机 [价     格]: [在线客服]:

SB-DLA晶闸管电路学习机---电力电子技术实验箱

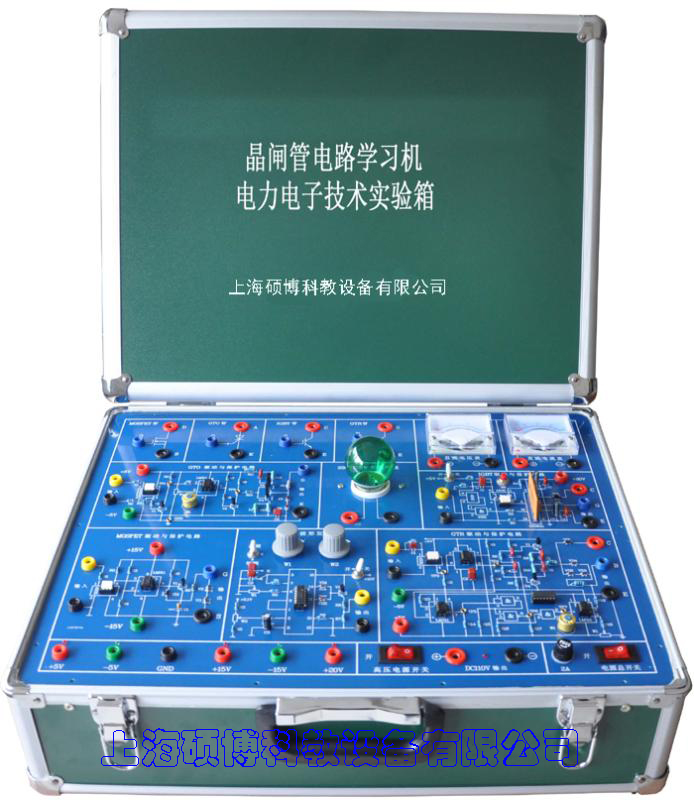

(设备参考图片)
该实验箱包含SCR电力电子器件,单结晶体管触发电路,TC785集成触发电路,三相集成触发电路及功放电路,
提供6只5A/1000V的晶闸管,提供3只5A/1000V的二极管,每只晶闸管均设有保护装置,晶闸管可通过外加信号进行触发(留有触发脉冲输入接口),可更好的完成设计性实训;设有带镜面精密指针式直流电压表±150V一只,正反偏,精度1.0。级带镜面直流电流表±2A,正反偏,精度1.0级一只。和平波电抗器一组(0,100mH,200mH,700mH)。
提供三相隔离变压器,三相同步变压器一组,灯泡负载三只。
此实验箱可完成
(1)晶闸管简易导通、关断条件实验;
(2)单相晶闸管触发电路实验
(3)三相晶闸管触发电路实验
(4)晶闸管简易触发电路及单相桥式半控整流电路;
(5)单相半波可控整流电路实验
(6)晶闸管简易触发电路及单相桥式半控整流电路;
(7)单相桥式全控整流电路实验
(8)三相半波可控整流电路实验
(9)三相桥式半控整流电路实验
(10)三相桥式全控整流电路实验
(11)单相交流调压电路;
(12)三相交流调压电路。
