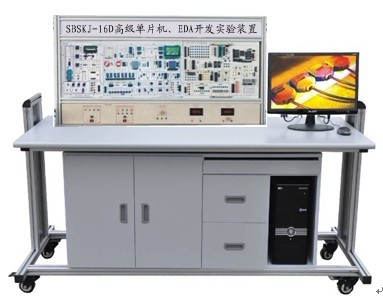

SBSKJ-16D高级单片机、EDA开发实验装置
一、适用专业：适用于研究生、本科、大专、职业技术学院及其中等专业技术学校的信息通信技术、应用电子技术、机电一体化、微机应用、数控技术、自动化、计算机原理与应用、仪表及控制、汽车工程等电子应用和微机控制的相关专业。
二、主要技术参数：
1、矩阵键盘：4×4矩阵式结构,组合按键。
2、输入、输出：8路开关量输入,8路LED输出。
3、8位数码管动态显示和4位数码管静态显示。
4、固定脉冲：8路固定脉冲输出,分别为：1HZ,10HZ、100HZ、1KHZ、10KHZ、100KHZ、 500KHZ、1MHZ.
5、单脉冲发生器。
6、IC卡读写实验模块。
7、继电器驱动控制实验模块。
8、24C02串行存储器实验模块。
9、TLC549串行模数实验模块。
10、93C46存储器实验模块。
11、实时时钟实验模块。
12、串行键盘显示接口实验模块。
13、TLC5615串行数模转换实验模块。
14、语音录放实验模块。
15、温度测量实验模块。
16、8253定时计数器实验模块。
17、D/A0832数模转换实验模块。
18、I/O口简单扩展实验模块。
19、32K程序存储器扩展实验模块。
20、8255并行接口控制实验模块。
21、8279键盘接口显示实验模块。
22、16C550串行通信实验模块。
23、ADC0809模数转换实验模块。
24、自带T6963C控制器的128*64图形液晶显示和2*64点阵液晶显示实验模块。25、16*16点阵显示实验模块。
26、步进电机驱动控制实验模块。
27、直流电机驱动控制及测速实验模块。
28、看门狗实验模块。
29、电位器模拟电压产生模块。
30、红外线通信实验模块。
31、以太网通信实验模块。
32、电子音响驱动控制模块。
33、USB1.0和2.0通信实验模块。
34、CAN总线控制实验模块。
35、RS485通信实验模块。
36、RS232通信实验模块。
37、双通道虚拟示波器模块。
38、扩展总线区。
39、光电传感器模块。
40、专用USB接口单片机仿真器,可以在线下载在线调试和烧录用户程序。
41、电源模块,提供＋5V（3A）/-5V(1A)/＋12V（1A）/-12V（1A）各一组,供各模块的电源需求。
42、配置足够配套接线。
43、配有适应WindowsMe/2000/xp等操作平台的调试软件,上位仿真软件支持汇编和Ｃ语言。
44、配置CPLD实验模块,选择 ALTERA公司的CPLD 器件EPM240或EPM7128S （可供用户任意选择）
三、实验桌：铝木结构,桌面为防火、防水、耐磨高密度板,电脑桌连体设计,造型美观大方。采用特制模具制作的优质铝合金做框架,铝合金表面经氧化处理,经久耐用,美观大方,符合现代审美观,桌面为防火、防水、耐磨高密度板,桌子下部配置储存柜及电脑主机柜。
四、标准配置实验内容：
1、单片机部分
实验一 单片机I/O口应用实验_ P3.3口输入 P1口输出
实验二 单片机I/O口应用实验_工业顺序控制
实验三 并行I/O接口8255应用
实验四 简单I/O口扩展实验
实验五 A/D 转换实验
实验六 D/A转换实验
实验七 定时/计数器8253A应用
实验八 键盘显示控制器8279应用实验
※实验九 微型打印机打印字符、曲线、汉字
实验十 步进电机控制实验
实验十一 小直流电机调速实验
实验十二 电子音响实验
实验十三 继电器控制实验
实验十四 数据存贮器扩展实验
实验十五 8031单片机串行口应用实验_双机通信
实验十六 8031串行口应用实验_与PC机通信
实验十七 串行接口16C550应用实验
实验十八 串行A/D转换器TLC549应用
实验十九 串行D/A转换器TLC5615应用
实验二十 单片机双机通信实验_用RS485总线
实验二十一 USB接口的应用实验
实验二十二 网络接口应用实验
实验二十三 16X16LED 点阵显示实验
实验二十四 128 X 64 LCD液晶显示接口实验
※实验二十五 语音录放控制实验
实验二十六 CAN总线应用实验
实验二十七 串行存储器读写实验
实验二十八 红外接口通信实验
实验二十九 数字温度传感器DS18B20的原理与应用实验
实验三十 "看门狗"复位实验
实验三十一 IC总线应用实验
1、 串行E?PROM的读写实验；
2、IC智能卡读写实验；
3、串行键盘显示接口ZLG7290应用实；
4、 PCF8563串行实时时钟应用实验
实验三十二 温度压力实验；
2、EDA/CPLD/FPGA实验
（1）A/D 0809模数转换器实验；
（2）D/A 0832数模转换器实验；
（3）步进电机控制实验；
（4）16*16 LED点阵显示实验；
（5）电子时钟实验；
（6）数码管静态显示实验；
（7）4*4键盘扩展实验；
（8）128*64 LCD液晶显示实验；
（9）电子音乐演奏实验；
（10）RS232串口发送实验（SEND）；
（11）RS232串口接收实验（RECEIVE）；
（12）单片机总线接口实验；
（13）异步串口通讯（UART）
五、选配项目及相应实验内容（价格另加）：
1、单片机选配项目实训包
实训包名称 |
配? 件 |
说明 |
||
配件名称 |
数量 |
|||
超声波倒车雷达 |
51单片机系统 |
1个 |
使用一对超声波传感器,单片机根据发射与接收超声波信号的时间差来计算距离,带温度补偿,结果用数码管显示 |
|
超声波测距模块 |
1个 |
|||
键盘显示模块 |
1个 |
|||
配件、技术资料 |
1份 |
|||
环境测试仪 |
51单片机系统 |
1个 |
使用温度、湿度、光强传感器,测量环境温度和湿度及光线明暗 |
|
环境测试模块 |
1个 |
|||
键盘显示模块 |
1个 |
|||
配件、技术资料 |
1份 |
|||
出租车计价器 |
51单片机系统 |
1个 |
直流电机模拟车轮,用霍耳传感器测里程,用LCD显示里程、单价、总价、等待时间等信息 |
|
液晶显示模块 |
1个 |
|||
直流电机模块 |
1个 |
|||
配件、技术资料 |
1份 |
|||
数字式多路温度采集系统 |
51单片机系统 |
1个 |
对8组DS18B20同时进行温度采集和显示 |
|
DS18B20模块 |
1个 |
|||
键盘显示模块 |
1个 |
|||
配件、技术资料 |
1份 |
|||
数据采集系统 |
51单片机系统 |
1个 |
采用AD转换器转换模拟信号,再通过单片机串口发送到PC机,PC机对收到的数据进行显示 |
|
数据采集模块 |
1个 |
|||
串行通信模块 |
1个 |
|||
配件、技术资料 |
1份 |
|||
交通灯控制系统 |
51单片机系统 |
1个 |
用双色LED模拟交通灯,数码管显示倒计时秒数,有人工控制、设置功能 |
|
交通灯模块 |
1个 |
|||
键盘显示模块 |
1个 |
|||
配件、技术资料 |
1份 |
|||
直流、步进电机控制系统 |
51单片机系统 |
1个 |
PWM控制直流电机正反转、调速,用编码盘测速；步进电机方向、速度控制 |
|
电机控制模块 |
1个 |
|||
键盘显示模块 |
1个 |
|||
配件、技术资料 |
1份 |
|||
公交车报站器 |
51单片机系统 |
1个 |
公交车报站,语音提示,可进行语音录放控制 |
|
语音录放模块 |
1个 |
|||
配件、技术资料 |
1份 |
|||
红外测温仪 |
51单片机系统 |
1个 |
使用热释红外传感器,实现非接触测量人体、物体温度,用数码管显示 |
|
红外测温模块 |
1个 |
|||
键盘显示模块 |
1个 |
|||
配件、技术资料 |
1份 |
|||
数字电子钟 |
51单片机系统 |
1个 |
年、月、日、星期、时、分、秒显示,可设置初值 |
|
液晶显示模块 |
1个 |
|||
键盘显示模块 |
1个 |
|||
配件、技术资料 |
1份 |
|||
手机游戏 |
51单片机系统 |
1个 |
单片机实现俄罗斯方块游戏,用LCD显示,键盘控制 |
|
液晶显示模块 |
1个 |
|||
键盘显示模块 |
1个 |
|||
配件、技术资料 |
1份 |
|||
电子称 |
51单片机系统 |
1个 |
测量物体质量,用数码管显示,提供法码,量程500克 |
|
压力测量模块 |
1个 |
|||
键盘显示模块 |
1个 |
|||
配件、技术资料 |
1份 |
|||
考勤机 |
51单片机系统 |
1个 |
ID卡应用于考勤机,身份识别 |
|
读卡器模块 |
1个 |
|||
键盘显示模块 |
1个 |
|||
配件、技术资料 |
1份 |
|||
U盘、SD卡读写器 |
U盘、SD卡读写模块 |
1个 |
可读写U盘/SD卡文件,U盘/SD卡用户自配 |
|
配件、技术资料 |
1份 |
|||
MP3音乐播放器 |
MP3播放模块 |
1个 |
可播放MP3音乐,并可自由更新MP3文件 |
|
配件、技术资料 |
1份 |
|||
无线语音传输系统 |
51单片机系统 |
1块 |
无线数传模块实现语音传输,注：用户至少配两套系统才能完成传输功能 |
|
无线通信模块 |
1个 |
|||
配件、技术资料 |
1份 |
|||
基于CAN总线的汽车车窗控制 |
51单片机系统 |
1个 |
CAN总线方式通信,控制车窗的开合（模拟）,注：用户至少配两套系统才能完成传输功能 |
|
CAN通信模块 |
1个 |
|||
配件、技术资料 |
1份 |
|||
网络家电 |
以太网通信模块 |
1个 |
通过以太网控制（模拟）空调机的启动、停止和设置 |
|
配件、技术资料 |
1份 |
|||
GSM通信系统 |
51单片机系统 |
1块 |
单片机控制GSM通信模块实现短信收发 |
|
GSM网络通信模块 |
1个 |
|||
配件、技术资料 |
1份 |
|||
GPS定位系统 |
51单片机系统 |
1块 |
单片机读取GPS模块信号：时间、经度、纬度、海拔、移动速度等,用LCD显示 |
|
GPS模块 |
1个 |
|||
液晶显示模块 |
1个 |
|||
配件、技术资料 |
1份 |
|||
2、选配实验项目：
1.语音识别机器人
2.语音遥控小车
3.超声波倒车雷达
4.环境测试仪
5.出租车计价器
6.数字式多路温度采集系统
7.数据采集系统
8.交通灯控制系统
9.直流电机控制系统
10.公交车报站器
11.红外测温仪
12.数字电子钟
13.带音效的手机游戏
14.电子称
15.考勤机
16.U盘、SD卡读写器
17.音乐播放器
18.无线语音传输系统
19.基于CAN总线的汽车车窗控制
20.网络家电
21.GSM通信系统
22.GPS定位系统
