[产品型号]：SBGY-70D [产品名称]：电子工艺实训考核装置 [价????格]：元 [在线客服]：

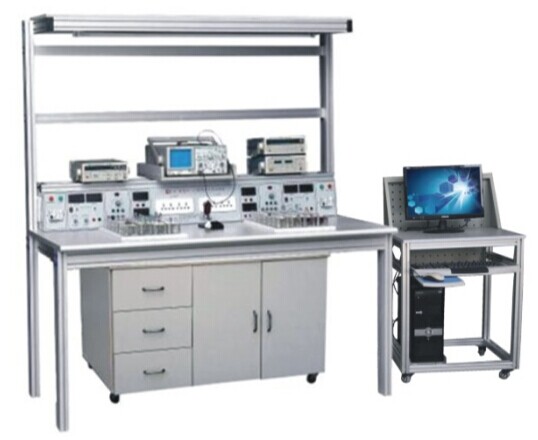

SBGY-70D型电子工艺实训考核装置

的电子产品生产实训室设备主要承担各院校电气自动化技术专业、生产过程自动化技术专业《电子线路分析与应用》和非电专业《电工电子技术》课程的实验实训任务。
电子产品实训室设备由成套PCB制板装置、贴片焊接流水线、插件焊接流水线及配套工具、万用表、毫伏表、示波器等设备组成。电子产品实训室设备按"教室+车间"模式布置,"车间里面有教室,教室旁边有 ",按照产品生产工艺流程划分为元件库、制版区、焊接区、调试维修区、质检区、成品库及教学讨论区,营造了真实的电子产品生产环境,具有真实的生产氛围。
车间具有PCB制板、SMT元件焊接、插件元件焊接、电子产品生产等功能,完全满足电气自动化技术专业及专业群开设电子类课程"任务驱动、教学做一体化"的教学要求,同时从企业引入推行5S和TPM（全面规范化生产维护）管理制度,规范学生操作等职业习惯,促进了学生综合素质的提高。并配备多媒体投影等先进 ,做到现场教学,有问题现场解决,取得了良好的教学效果,实训项目开出率100%,培养学生掌握电子小产品的设计、焊接、安装、调试等基本技能,同时满足维修电工考证、大学生电子设计竞赛培训及产品研发。
电子产品实训项目：
项目一装配万用表
项目二装配收音机
项目三制作PCB板
项目四直流稳压电源的焊接、调试
项目五音频功放的焊接、调试

一、设备概述

本实验台适用于高职高专及高级技师的实验、实训要求。适合职业院校的电子电器应用与维修、电子与信息技术、电子技术应用等专业《电工基础》、《电路基础》、《电路》、《电子技术基础》、《电子电路基础》和《电子电路》等课程和非电类专业的《电工与电子技术》中模拟与数字电路模块的数学与实验实训,还可以满足电子实训；电子元件识别与检测、电路板焊接、电子产品装配、电子产品调试、PCB板图的设计等实训项目。

电工电子创新实训模块由透明有机盒及PCB板构成,且包括多个组合模块,为学生提供了一个进行综合应用、创新实训,可充分发挥学生潜能的完全开放的平台。

配备开放实验室信息管理系统,为学生动手能力的培养、分析问题解决问题能力的培养、自主实验和创新实验能力的培养均需要一个宽松的、开放的、设备齐全的实验环境。

二、设备技术指标

工作电源：三相五线AC3800V ± 10%50Hz

温度：－10～40℃；环境湿度：≤ 90%（25℃）

外形尺寸：长×宽×高=1600 × 880 × 1825㎜

整机功耗：≤ 1.5KW

安全保护措施：具有接地保护、漏电保护功能,安全性符合相关的国标标准。采用高绝缘的安全型插座及带绝缘护套的高强度安全型实验导线。

三、设备功能特点

1 、由验证书本知识,转向综合应用书本知识,实验、实训安排以培养能力为主导,以技术应用为目标,接近生产实际。

2 、由学生独立自主去搭建实验、实训电路,各种模块精心配置,有多个应用组合部件,模块采用透明有机盒,兼作实物示教,一举多得。

3 、装置提供了齐全的各种电源及信号源,以及各种仪表,为学生提供了一个完全开放的,可充分发挥创新潜能的平台,在此平台上,可以做电工电子产品线路的安装调试和排故,还可做技能竞赛、课程设计、毕业设计和科技开发；而且模块维修方便,可放手让学生操作、试验,无后顾之忧。

4 、与本装置实训项目均经过反复斟酌、精心配置；其中有许多电工电子产品线路,不仅有利于知识的实际应用,而且可以大大提高学生的学习兴趣。

5 、本装置具有各类模块156个,具有广阔的延伸空间,本装置可完成<模拟电子技术>、<数字电子技术>、<电力电子技术>等多门课的实验、实训项目,这样可充分发挥本实训台的利用率,并可节省实验实训场地,性价比大大提高

本设备各个功能模块功能构成：

1 、总电源

（1）总电源为单相交流220V电源,经空气断路器（带熔断器及漏电保护）,最大额定电

流为5A,安全可靠。

（2）指示灯：电源线接通电网电源后,红灯亮,表示实训台已接入电源。空气断路器合

闸后,绿灯亮,表示实训台进入正常工作状态。

2 、可调直流电源

（1）可调直流电源为DC0~30V/2A,并带过载、短路保护功能,保护的整定值可进行

调节；直流输出电压采用3位半数字显示的电压表（0~30V）,直流输出电流采用3位半数字显示的电流表（0~2A）。

3 、多档交流电源和稳压直流电源

（1）多档交流电源3~24V,七档,并带过载、短路保护；当出现过载或短路保护状态时,

报警指示灯亮,解除过流或短路信号后,需手动复位。

（2）稳压直流电源± 5V、± 12V四组。

4 、数字电压表与电流表

3 位半显示数字电压表一只（0~30V）和3位半显示数字电流表（0~2A）一只。

5 、功率输出函数发生器：

1 ）采用直接数字频率合成（DDS）产生高精度正弦波,方波和三角波。采用大屏幕LCD显示输出频率、波形,衰减值。

2 ）正弦波输出幅度≥ 10V,输出阻抗50 Ω,失真度<1%（0.1HZ--1KHz）。

3 ）频率范围:0.1HZ~3MHz,采用键盘直接输入数字设定频率,。

4 ）输出幅度采用电位器调节,正弦波输出具有20db,40db衰减。

5 ）方波占空比可调,调节范围：1%-99%调节；方波和三角波采用TTL电平输出。

6 ）频率计最高测量范围100MHz,自动换档。

6 、单片机实验箱

（1）中英文双平台支持：自主开发的集成环境,提供单步、断点、连续等丰富的调试手段。内置双踪虚拟PC示波器,通过集成开发环境可在计算机屏幕上显示被测试端的输出波形。同时配备开发应用版和示教综合版集成软件,形成了仿真开发与教学实验相结合的多用途实验型开发系统,充分激发了学生的动手及思维能力,有效提高了实验效率、实验成功率和教学质量；同时支持Keil软件,与最优秀的嵌入式集成开发环境实现无缝连接！

（2）独创的FlashDown仿真技术,采用专用下载芯片,可实现P0、P2总线和I/O口全功能。完全自主的多CPU兼容技术,对目标处理器的支持从8051/8751、8088到PC计算机,高度智能的后台监控及CPU选择开关令目标CPU的切换灵活自如。
（3）独创的ISA通用插座设计,充分开放,自由设计,使接口实验项目由平面到立体无限延伸,可适配ISA实验扩展卡,亦可由学生自行设计实验模块,培养独立设计与动手能力,直接面向课程设计、毕业设计及电子竞赛。PCI总线实验支持,强大的PC计算机资源与实验装置的完美组合,支持Win9X/2000/NT/XP/2003及DOS操作系统,支持实模式、保护模式下的I/O设备、存储器及中断的访问,支持汇编语言及高级语言编程（PCI卡需要另购）。
（4）高效的PACK实验扩展,灵活设计,任意叠加,对创新实验项目USB1.1/2.0、TCP/IP、CAN-bus等完美扩展支持。

（5）自带键盘、显示器,能独立运行,也可以PC机为操作平台。两种工作方式任意选择,均全面支持《单片机原理与应用》等课程的实验教学。

（6）系统采用紧耦合多CPU技术,用51单片机作为系统管理CPU,8032或438作为目标机仿真与实验CPU,其软硬件资源100%出借。

（7）目标CPU8032/438采用主频为6MHz,向用户提供实验方式和两种仿真方式（RAM方式和EPROM方式）。

（8）配有二片RAM61C256构成系统的64K程序空间,地址范围为0000H~0FFFFH,还配一片61C256（32K）作为用户设置的断点区（BPRAM）。

（9）实验项目完整丰富,与课程教学紧密结合,同时配有电机、温控、音响等实验对象,可支持控制应用类综合实验。

（10）系统接口实验电路为单元电路方式,电路简捷明快,采用扁平线、排线、双头实验导线相结合的办法,进一步简化了实验电路连接环节,既减轻繁琐的连线工作,又提高学生的实验工作能力。

（11）通过RS232通信接口,在Windows集成软件的支持下,利用上位机丰富的软件硬件资源,实现用户程序的编辑、编译、调试运行,提高实验效率。

（12）具有最丰富的调试手段,系统全面支持硬件断点,可无限制设置断点,同时具有单步、宏单步、连续运行及无限制暂停等功能,100%保护用户现场,返回监控。
