SBBK-535H电子电路、射频(高频)通信系统实验装置

一、产品的特点:

电子电路射频(高频)通信系统实验装置是结合公司第三款实验系统的设计方式，由北京邮电大学全国多所院校等老师提出设计方案并改进而来的。此款借鉴德国高校此类产品的特点，采用模块化设计，加入元件库及库元件的方式，使知识点电路完全开放，由学生自主设计，并在元件库中根据设计参数选取器件完成实验。

实验系统采用模块化设计，重要知识点电路开放，电路形式、元件选取、数值大小均需要学生自行设计，是真实的设计型射频通信系统产品。配套完整的元件库，库中元件丰富，结合电路的开放结构学生可自行从元件库中选择电阻、电感、电容等元件，应用到通信系统中。电路元件采用1W电阻，电感、电容采用100V以上耐压直插元件，提高产品的整体牢固性，设备不易损坏。可调电容采用双联电容、电位器采用进口手柄器件，即易于操作，又不易损坏。

电路采用单元实验板形式组成，单元实验板按实验类型分类，有不同的实验模式。各模块即可独立实验，又可相互组合，完成系统实验。单元实验重要知识点开放，由学生设计后在库中选取相应参数元件，插入到选定位置。

射频通信系统支持扫频信号源，自带频率特性测试仪功能，使实验手法更加方便、实用。单元实验板内容为小系统的组合，器件选用上符合不易损坏、参数可调范围大、更换方便的要求。

射频通信系统为实验室一体化规划，对实验产品的存储、保管统一设计，配备有模块保存箱、信号线理线架等收纳器。学生实验结束后，要按要求把实验物品放置到统一的规划公位置，便于检查也使实验室整洁化一。

系统实验由三个收发系统组成，每个收发系统即能进行单元电路实验，又可把单元电路组成一个完整的通信系统。

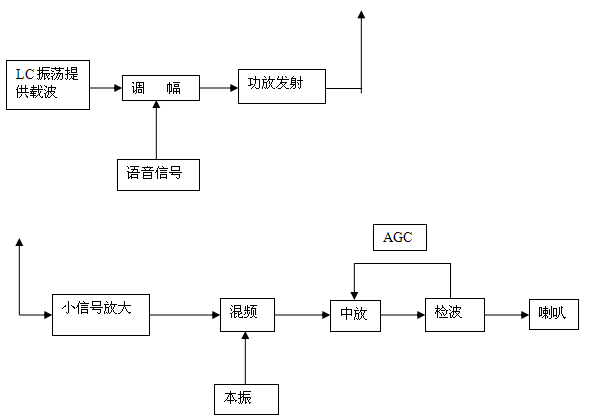

调幅收发信机系统由语音输入电路、基础调幅电路、丙类功率放大器电路、发射电路、LC振荡器电路（提供载波，频率可调）组成发射电路部分；由接收天线、小信号谐振放大器电路、混频器电路、振荡器电路（提供本振信号）、中频放大器电路（含自动增益控制）、大信号检波电路、功放电路组成接收部分。此部分的中频在2.5MHZ（因为是高频实验系统，频率不益太低）

调频收发信机系统由语音输入电路、变容管调频放大及发射电路组成调频发射部分；由接收天线、选频回路、混频器电路、振荡器电路（提供本振信号）、中频放大器电路、鉴频器电路、功放及喇叭组成接收部分。

集成调幅收发学习系统由1496集成调幅电路、4046锁相环电路、1496解调电路组成，为有线传输，重点学习同步技术、锁相环技术。

实验系统采用单元实验板形式组成，单元实验板按实验类型分类，有不同的实验模式。重要知识点开放，支持扫频信号源，使实验手法更加方便、实用。单元实验板内容为小系统的组合，器件选用上符合不易损坏、参数可调范围大、更换方便的要求。

二、适用范围:

适用于高等院校及要求较高的中专、技校、职业学校，可完成电子电路、射频(高频)电路等课程实验。该设备是现有实验室设备的更新换代或新建、扩建实验室的理想产品，它的配备是学校上水平、上等级的重要标志。



三、实验台和实验操作桌结构及功能:
1、实验台构成与性能:
1.1.电源及参数
1.1.1输入电源:单相三线输入
1.1.2电源输出：有保险丝和漏电保护开关二级保护功能。
A组:一台0.5KVA单相0～250V输出。
B组:低压交流电压3－24V分七档可调，最大输出电流1.5A，电流表指示。
C组:低压直流稳压电源，电压5V，电流0.5A，电流表指示。
D组:双路稳流稳压电源，二路输出电压均为0～30V，由多圈电位器连续调节，输出最大电流为1.5A，每路电源输出有0.5级数字电流表、电压表指示。电压稳压度<10－2，负稳压度<10－2，纹波电压:<5mV。
E组:单相交流市电输出，供用户自备设备使用。
1.2功率输出函数发生器：

1）采用直接数字频率合成（DDS）产生高精度正弦波，方波和三角波。采用大屏幕LCD显示输出频率、波形，衰减值。

2）正弦波输出幅度≥10V,输出阻抗50Ω，失真度<1%（0.1HZ-- 1KHz）。

3）频率范围: 0.1HZ~3MHz, 采用键盘直接输入数字设定频率,。

4）输出幅度采用电位器调节，正弦波输出具有20db,40db衰减。

5）方波占空比可调, 调节范围：1%-99%调节；方波和三角波采用TTL电平输出。

6）频率计最高测量范围100MHz，自动换档。

1.3单次脉冲:每次可输出一对正负脉冲。
1.4音频功率放大器：输入音频电压不低于10mV，输出功率不小于1W，音量可调，内有喇叭，用于放大电路扩音，也可作信号寻迹。
1.5七段译码器：3组七段译码器及对应译码显示数码管。
1.6外测交直流二用电流表:精度0.5级,三位半数字式显示，测量范围:0～1000mA
1.7外测交直流二用电压表:精度0.5级,三位半数字式显示，测量范围:0～99.9V。
2、实验操作桌:采用工业铝合金型材框架，面板厚度为25MM，优质密度板外防火板贴面，下面配有储存柜，实训台下方还设有四个带刹车的万向轮，便于移动和固定。

NO	配置名称	型号规格	单位	数量
2	学生机头		台	1
3	学生桌		个	1
4	学生桌面板		块	1
5	绝缘皮		张	1
6	凳子		张	2
7	工具		套	1
（1）	螺丝刀	小十字	把	1
（2）	螺丝刀	大十字	把	1
（3）	螺丝刀	小一字	把	1
（4）	螺丝刀	大一字	把	1
（5）	剥线钳		把	1
（6）	尖觜钳		把	1
（7）	万用表	MF-47	只	1
（8）	数字万用表	DT890B+	只	1
8	射频(高频)电路实验板	小信号调谐放大模块板	套	1
		LC振荡器模块板
		功率放大器模块板
		调频、鉴频模块板
		混频器模块板
		元件库板及元件
9	电子电路实验板	晶体管基本放大器板1	套	1
		晶体管基本放大器板2
		晶体管基本放大器板3
		集成运算放大器板
		数字电路板
		元件库板及元件
		CPLD（EPM570）可编程数字电路板
10	电子电路辅助材料	专用导线	套	1
10	电子电路辅助材料	信号线	根	1
11	射频(高频)电路辅助材料	Q9信号线	根	5
		同轴信号线	根	2
		电源	根	1
		实验讲义	套	1
		电子资料	套	1
12	实验指导书	纸质	套	1
