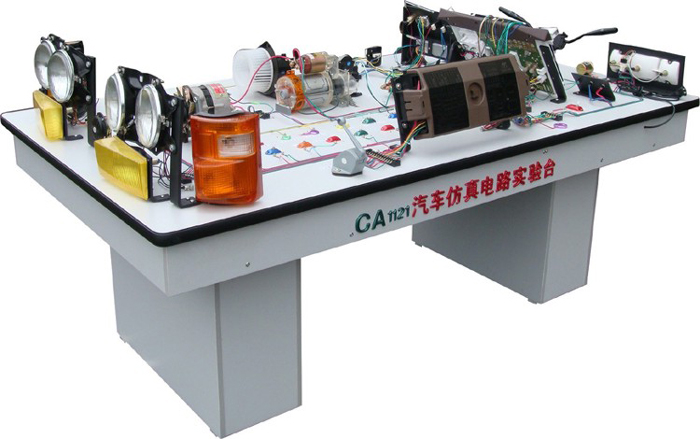

CA1121汽车仿真电路实验台

根据当今全国各地汽车专业学校老师的要求,我公司最新推出一系列汽车电路线路安装和故障排除的学习实验台,此台能使学生在教室内按仿真效果进行实习,经实习后,可以巩固对所学系统的认识,更重要是培养学生的动手能力,从而达到理论和实践,从知识向能力的转化,本产品是学校提高教学质量和提高学生实践操作能力的重要 。


一、结构功能特点:
本产品为台式结构,整体采用优质双面板制作而成,外形美观大方,操作方便,透明直观,台上所示电路系统大部分均为实物,本台在老师的指导下,可同时供多位学生实习各类电器系统。比如,启动点火、仪表信号、照明信号等其它系统,老师可以在实验台上任何部位制造故障,由学生自行排除,也可以拆掉台上所有电器接头,要求学生按照汽车线路图自行安装。
二、规格安装说明:
外形尺寸:210×110×80cm,净重80kg
电源:交流220V 50HZ 工作电源:直流12V
1、先将两小柜放好至规定距离,再将台面对准放好即可。
2、将台上电源插头接上220V交流电源,打开启动开关起动,进行演示。
3、本产品设有断线故障8例分别如下:1)鼓风机、2)启动、3)雨刮喷水、4)车速、5)仪表、6)小灯、7)近光、8)远光。
三、工作内容
1、启动系统正常工作情况、故障时情况。
2、点火系统可演示点火快慢及故障情况。
3、开关系统、①组合开关:分点火启动开关、转向开关、雨刮开关、喷水电机开关、变光开关、停车灯开关、喇叭开关、②车灯开关、分小灯大灯、③雾灯开关:分前雾灯后雾灯④危险灯开关、其余执行器开关(用模拟开关代替)。
4、仪表系统可演示发动机转速、时速、工作及故障情况,可显示燃油表、水温表、制动信号、冷却液液位及机油压力指示等。
5、灯光系统:可演示大灯、小灯、前后雾灯、前转向灯、停车灯、左右转向灯、制动灯、倒车灯、危险报警灯、牌照灯等内部照明灯。
6、清洁系统:可演示刮水电机、喷水电机。
四、故障器面板操作使用:
1、数字键0-9仅供输入数字使用
2、清除错误:把已经输入的编号去掉。
3、系统自检:就是检查系统是否正常。
4、故障设置:也就是输入保存的意思,需要输入故障编号个位数前加零,比如输入01必须再按故障设置键设立成功,如果要进行组合,就要同上反复设置,一组最多只能组合8例故障。
5、全部清除:就是把所有设置的编号全部清空,恢复原来的状态。
6、故障显示:指当前存在的编号一个一个的显示出来。
7、锁定设置:具有锁住键盘及解锁功能。该系统初设密码为88,当你输入88,按锁定设置键,显示屏出现LCC时,系统将无法正常操作,需要你重新输入密码88显示屏出现L- -时,你可以更改想要的新密码,当你输入新密码,必须按一下锁定键方可设定。如不需要更改请再按一下锁定设置键。
8、组合清除/组合读取/组合储存/单个清除:附键。
五、注意事项:
本产品在某方面不能完全照汽车相同,希望教师在教学时说明,以免造成学生误解,部分电器系统只能用开关演示。本品有不完整之处,希望老师提出宝贵意见和建议。
