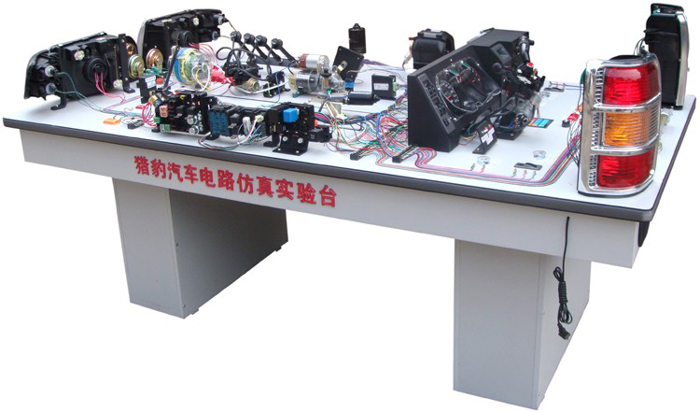

SB-CJY6470猎豹汽车电路仿真实验台
根据当今全国各地汽车专业学校老师的要求,我公司不断推出一系列汽车电器电路安装和故障排除的学习实验台,此台能使学生在教师内按仿真效果进行实习,经实习后,可以巩固所学系统的认识,更重要是培养学生的动手能力,从而达到理论和实践,从知识向能力的转化,本产品是学校提高教学质量和提高学生实践操作能力的重要 。
猎豹CJY6470越野车是在CJY6421越野车4G64S4化油器发动机的基础上换装4G64S4MPI闭环控制多点电喷发动机和三元催化器而成的变形产品,其排放满足国家汽车排放标准GB1476-1999的要求,并达到欧洲II号排放标准（96169/EC）要求,是CJY6421车的换代产品,具有良好的使用性能和乘座舒适性。可广泛用于军队指挥员的乘用车,公、检、司等国家机关的公用车以及石油、地质堪探部门的工作作用车,也可作为各企业事业单位的商务用车和公务用车,还可作为个人、家庭的休闲用车。
一、结构功能特点：
猎豹CJY6470电器电路系统,产品为立式结构,整体钢结构支架,经喷塑工艺制作而成,移动台架,外形美观大方,操作方便,透明直观,坚固耐用,台上所示电器电路系统大部分均为 实物,此实验台在老师的指导下,可同时供多位学生实习各类电器系统。比如：电源、启动、点火、开关、仪表、灯光、清洁、空调、电控、保险及辅助系统等组成。老师可以在实验台上任何部位设计故障,由学生自行排除,也可以拆掉台上所有电器接头,要求学生按照汽车电路图自行安装。
二、规格使用说明：
外形尺寸：210×110×80cm,净重100kg
电源：交流220V 50HZ 工作电源：直流12V
1、取出电瓶,揭去电瓶注液孔上的密封不干胶,卸下排气栓,注入电瓶液至规定线位,拧紧排气栓,将溅出的电瓶液及时擦干净,等电解液静置半小时后,用充电器充电3-5小时,然后接好正负两极,将台架上电源插头接上220V电源,打开启动开关起动进行各类系统工作。
2、工作时间不易过长,使用后必须拆下正负两极,再将电瓶充电8-10小时,详细说明请细读电瓶使用说明书。
3、本产品设有断线故障8例分板如下：①小灯②大灯③转向④车速表⑤转速表⑥点火⑦后刮水电机⑧空调。
三、操作面板使用：
1、数字键0-9仅供输入数字使用
2、清除错误：把已经输入的编号去掉。
3、系统自检：就是检查系统是否正常。
4、故障设置：也就是输入保存的意思,需要输入故障编号个位数前加零,比如输入01必须再按故障设置键设立成功,如果要进行组合,就要同上反复设置,一组最多只能组合８例故障。
5、全部清除：就是把所有设置的编号全部清空,恢复原来的状态。
6、故障显示：指当前存在的编号一个一个的显示出来。
7、锁定设置：具有锁住键盘及解锁功能。该系统初设密码为88,当你输入88,按锁定设置键,显示屏出现LCC时,系统将无法正常操作,需要你重新输入密码88显示屏出现L――时,你可以更改想要的新密码,当你输入新密码,必须按一下锁定键方可设定。如不需要更改请再按一下锁定设置键。
8、组合清除/组合读取/组合储存/单个清除：附键。
四、注意事项：
本产品在某方面不能完全照汽车相同,希望教师在教学时说明,以免造成学生误解,部分电器系统只能用开关演示。本品有不完整之处,希望老师提出宝贵意见和建议。
