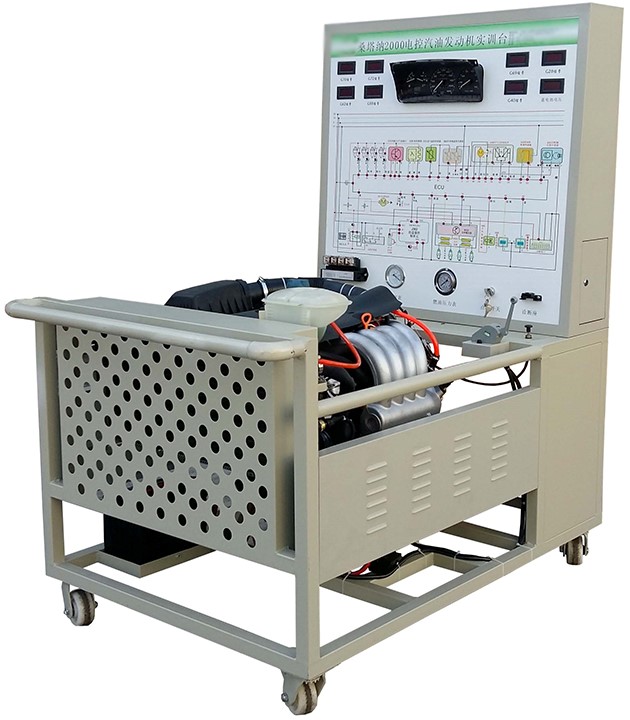

SBC-2000桑塔纳发动机实训台
一、产品简介
桑塔纳2000AJR发动机 采用翻桑塔纳2000-AJR电控汽油发动机总成及运行附件的固定台架和运行检测控制面板台架两部分组成。
发动机可进行起动、加速、减速等正常工况的实践操作,真实展示电控汽油发动机的组成结构和工作过程。
适用于中高等职业技术院校、普通教育类学院和培训机构对汽车发动机和维修实训的教学需要。
二．功能特点
1.真实可运行的电控汽油发动机,充分展示电控汽油发动机的组成结构和工作过程,发动机可进行起动、加速、减速等正常工况的实践操作。
2.实训台由发动机总成及运行附件的固定台架和运行检测控制面板台架两部分组成。
3.实训台面板上绘有彩色UV平板喷绘电路图,学员可直观对照电路图和发动机实物,认识和分析控制系统的工作原理；面板采用4mm厚耐腐蚀、耐创击、耐污染、防火、防潮的高级铝塑板,表面经特殊工艺喷涂底漆处理；面板打印有永不褪色的彩色系统电路图。
4.实训台面板上安装有检测端子、可直接在面板上检测各传感器、执行器、发动机控制单元管脚的电信号,如电阻、电压、电流、频率信号等。
5.设备检测面板正前方底座上配有20cm的钢制台面,方便放置资料、检测仪器等。
6.实训台面板上安装有汽车仪表、燃油压力表、真空压力表,可实时显示发动机转速等参数变化；
7.实训台安装有诊断座,可连接专用或通用型汽车解码器,对发动机电控系统进行读取故障码、清除故障码、读取数据流等自诊断功能。
8.实训台配备有电源总开关、防护保护装置。
9.实训台底座采用钢结构焊接,正前方/两侧焊接圆形护手杆,表面采用喷涂工艺处理,带自锁脚轮装置,移动灵活,安全可靠、坚固耐用。
★配备故障设置系统及网络在线考试系统（投标现场演示功能）。
基于APP平台系统开发的新型智能考评、设备课程APP学习平台、设备APP诊断系统三位一体,可设置断路故障、虚接故障、短路故障三种类型故障。系统的软件带内置有点火、启动、关闭熄火开关按键,可对设备可以进行可远程控制 启动、停止。适用于学校对 的故障模拟与综合考评、综合诊断等教学需要。
功能特点
1智能触摸屏考评模块
1)该系统由安卓蓝牙的故障设置系统和触摸屏的故障考核系统两部分构成。可以用智能手机或平板电脑远程无线蓝牙对 设置故障、远程启动、停机。学生考核通过触摸屏故障考核系统上完成,教师和学生操作界面分开。
2)教师操作界面设置密码登陆,进入教师界面可完成出题并设置考试时间。教师界面设置故障的类型为断路故障、虚接故障、短路故障,教师可任意出题,设置故障后,触摸屏的屏幕上按钮会由绿色变为红色提示且继电器工作,设备处于故障工况。
教师界面可单个设置也可多个故障同时设置,且有全部设置故障和全部清除等功能。
3)学生在答题界面会显示学号、剩余时间、故障总数,学生在设备上检测查出故障后,选择相应的故障排除按键,触摸屏的屏幕上按键会由红色变绿色,故障排除后点击提交试卷,即自动产生学员本次考试成绩。
4）智能触摸考评系统设置分为教学模式与故障模式。
5)智能触摸考评系统故障节点为20路(断路、虚接、6路短路)。
6)继电器触点参数：DC12V/10A,继电器板上留有故障指示灯接口,通过指示灯可清晰的显示已设置故障。
7)采用5寸工业彩色触摸屏,中文菜单,界面友好,操作方便。
8）智能触摸考评系统的触摸屏设置有开机界面（可订制中英文显示内容等）。
9）智能触摸考评系统采用RS485现场工业总线通讯,具有通讯距离远,信号稳定,抗干扰的特点。
2蓝牙APP智能考评模块
1）通过平板电脑或智能手机APP平台控制操作设置设备故障。可设置120个故障,可单个设置也可多个故障同时设置,且有全部设置故障和全部清除等功能。
2）通过APP软件用一台智能手机或平板电脑控制多台设备的故障设置；
3）每台设备的蓝牙名称设置不同的编号,有效区分多台不同的 ,教师轻便地控制所有 的启动、运行、停机和故障设置,有效地提高教学效率。
3）APP系统设有密码登陆界面,通过输入用户名和密码可进入系统。
4）登陆界面附有文本和图样,且可编辑。
5）APP软件中设置有点火、启动、停机按键,可远程控制 启动、停机。
6）APP软件中带有故障点说明及故障状态指示(分别设置有红色指示灯/绿色指示灯/黄色指示灯指示状态工况）,屏幕可清晰的实时显示故障设置状态。
7）APP软件中附有故障说明,用户可以任意编辑。
8）APP软件中附有故障状态读取功能。
9）提供蓝牙APP智能考评模块安装软件,无节点限制、终身免费升级。
10）使用：平板电脑与智能手机。
★3无纸化考核平台（基于云平台无纸化理论试题库考试系统）,要求具有软件著作权。（为了售后无后顾之忧等,要求软件与台架硬件同一厂家制作的产品）
3.1.用户登录
输入用户名、密码、验证码,点击登录按纽,登录到系统。
3.2.用户注册
用户登录画面,点击注册按纽,打开用户注册画面。输入用户名、密码、确认密码、准考证号、身份证号、姓名、考试级别,点击注册按纽,注册成为学员。
3.3.用户管理
老师用户登录系统后,点击菜单用户管理,打开用户管理画面。用户管理画面,显示所有用户列表信息,包括学员与老师。
3.3.1用户查询
用户管理画面,选择考试级别、输入用户名、准考证号、姓名,点击检索按纽,根据条件显示用户信息列表。
3.3.2添加用户
用户管理画面,点击添加按纽,打开用户添加画面。选择用户类别,输入用户名、姓名、密码、确认密码,点击确定按纽,保存用户信息。
3.3.3修改用户
用户管理画面,选择某一条用户信息,点击编辑按纽,打开用户信息编辑画面。选择用户类别,输入用户名、姓名、密码、确认密码、准考证号、身份证号、考试级别,点击确定按纽,保存用户信息。
3.3.4用户删除
用户管理画面,选择数据前选择框,点击删除按纽,删除所选用户信息。
3.4.级别管理
3.4.1级别查询
老师用户登录系统,点击级别管理,打开级别管理画面,输入级别名称,点击检索按纽,根据条件显示级别信息。
3.4.2添加级别
级别管理画面,点击添加按纽,打开添加级别画面。输入级别名称,点击确定,保存级别信息。
3.4.3修改级别
级别管理画面,选择数据前某一个选项框,点击编辑按纽,打开级别修改画面。输入级别名称,点击确定,保存级别信息。
3.4.4删除级别
级别管理画面,选择数据前选项框,点击删除按纽,删除选中的级别信息。
3.5.题库类别管理
3.5.1题库类别查询
老师用户登录系统后,点击题库类别,打开题库类别管理画面。输入题库类别名称,点击检索按纽,根据输入条件显示题库类别信息列表。
3.5.2添加题库类别
题库类别管理画面,点击添加按纽,打开题库类别添加画面。输入题库类别名称,点击确定按纽,保存题库类别信息。
3.5.3修改题库类别信息
题库类别管理画面,选中某一行选择框,点击编辑按纽,打开题库类别修改画面。输入题库类别名称,点击确定按纽,保存题库类别信息。
3.5.4删除题库类别信息
题库类别管理画面,选择数据前选项框,点击删除按纽,删除选中的级别信息。
3.6 .题库管理
3.6.1题库查询
教师用户,登录系统后,点击题库管理,打开题库管理画面。选择题库级别、题库类别、试题类型,输入题目名称,点击检索按纽,根据条件显示题库列表信息。
3.6.2添加单项选择题
题库管理画面,点击添加按纽,打开题目添加画面。
选择题库级别、题库类别、题目类型为单项选择题。
输入题目名称,答案A、B、C、C,选择正确的答案选项,点击确定,保存单项选择题信息。
3.6.3添加多项选择题
题库管理画面,点击添加按纽,打开题目添加画面。
选择题库级别、题库类别、题目类型为多项选择题。
输入题目名称,答案A、B、C、D、E、F、G,选择正确的答案选项,点击确定,保存多项选择题信息。
3.6.4添加判断题信息
题库管理画面,点击添加按纽,打开题目添加画面。
选择题库级别、题库类别、题目类型为判断题。
输入题目名称,选择正确的答案选项,点击确定,保存判断题信息。
3.6.5导入Excel题目信息
题目添加画面,点击下载模板按纽,下载题目批量录入Excel模板。
在模板中,输入题目名称,选择题库级别、题库类别、试题类型,正确答案,答案内容等信息并保存。
在画面中选择保存后的文件,点击导入按纽,进行题目批量导入。
3.6.6题目信息修改
题库管理画面,选中某一行选择框,点击编辑按纽,打开题库修改画面。
选择题库级别、题库类别、题目类型,输入题目名称、答案、选择正确的答案选项,点击保存修改题目信息。
3.6.7删除题目信息
题库管理画面,选中某一行选择框,点击删除按纽,弹出提示,点击确定按纽删除题目信息。
3.7.试卷管理
3.7.1试卷查询
教师用户,登录系统后,点击题库管理,打开试卷管理画面。选择试卷级别、考核类型,输入试卷名称,点击检索按纽,根据条件显示试卷信息。
3.7.2添加试卷
试卷管理画面,点击添加按纽,打开添加试卷画面。
3.7.3自动抽题
试卷添加画面,输入试卷名称、试卷级别、考核类型、考试时间,点击自动抽题按纽,打开自动抽题画面。
点击顶部添加抽题专业按纽,在抽题列表中会增加一行,选择所属专业,抽题类型,输入时数,系统会显示当前专业当前抽题类型在现有题库中的题数。
输入单选题目分数,多选题目分数,判断题目分数,点击确定抽题按纽,系统会随机在题库中抽取相应的题目信息。
在添加专业,选择专业,抽题类型,题数后,顶部会显示当前抽取的题目数量以及分数信息。自动抽题完成,点击保存试卷按纽,保存当前自动抽取题目的试卷信息。
3.7.4手动组卷
试卷添加画面,输入试卷名称、试卷级别、考核类型、考试时间,点击进入手工组卷,打开手工组卷画面。
手动组卷画面,与题目管理画面录入数据方式相同,需要输入题目分数。
添加题目信息后,点击保存继续添加,题目将添加到下方的题目列表中。
点击列表中删除按纽,删除所选题目信息。
题目信息输入完成,点击保存试卷按纽,保存手工组卷信息。
3.7.5编辑试卷
试卷列表,点击某一选项框,点击编辑按纽,打开试卷信息编辑画面。
如果该试卷未参加考试,才能编辑,否则无法编辑试卷信息。
修改试卷信息,自动抽题或手工抽题,点击保存试卷按纽,保存试卷信息。
3.7.6删除试卷
试卷列表,点击某一选项框,点击删除按纽,删除试卷信息。
3.7.7启用试卷
试卷管理画面,点击某一选项框,点击启用,启用选择的试卷为当前使用试卷,并提供给学生考试。
3.7.8打印试卷
试卷列表画面,点击某一选项框,点击打印按纽,打开试卷打印画面。
按键盘Ctrl + P键,打凶当前试卷信息。
3.8.模拟成绩
3.8.1模拟成绩查询
教师用户,登录系统点击模拟成绩菜单,打开模拟成绩列表画面。输入检索条件：试卷名称、学生姓名、准考证号、身份证号,点击检索按纽,根据条件显示模拟成绩信息。
3.8.2模拟成绩详细
模拟成绩列表画面,点击第一次模、第二次模拟、第三次模拟,打开模拟成绩详细画面。
模拟成绩根据专业显示,总分、总题数、正确题数,评价信息。
3.8.3导出成绩
点击导出按纽,将成绩导出为Excel文件格式。
3.9.实战成绩
3.9.1实战成绩查询
教师用户,登录系统点击实战成绩菜单,打开实战成绩列表画面。
输入检索条件：试卷名称、学生姓名、准考证号、身份证号,点击检索按纽,根据条件显示实战成绩信息。
3.9.2导出实战成绩
点击导出按纽,将实战成绩导出为Excel文件。
3.10.在线考试
3.10.1在线考试
学生用户,登录系统,点击在线考试按纽,打开在线考试信息画面。
在线考试分为模拟与实战考试,模拟考试分为三次考试,首次回答该试卷所有题目信息,第二次,第三次分别为回答上一次错误题目信息,实战考试只考试一次。
点击开始模拟按纽,打开考试画面。
3.11.历史成绩
3.11.1历史模拟成绩查看
学生用户登录后,点击模拟成绩,可查看历史模拟成绩详细信息。
3.11.2历史实战成绩查看
学生用户登录后,点击实战成绩,可查看历史实战成绩详细信息。
三．技术规格
工作电源：直流12V(蓄电池：60AH 12V）
燃油标号：依发动机型号
油箱容积：10L
工作温度：-40℃～+50℃
颜色：7032
钢管：40*40*3mm
面板机柜：1.5mm冷板冲压成形,背面设置维修门；
移动脚轮：120*80mm
外形:1500*1000*1700mm(长*宽*高）
四．基本配置（每台）
序号 |
名称 |
规格型号 |
单位 |
数量 |
1 |
检测控制面板带面板柜 |
装有各种检测端子以及彩色电路图（950*900*4mm铝塑板） |
套 |
1 |
2 |
发动机控制电脑(ECU) |
原车 |
套 |
1 |
3 |
油门控制装置 |
原车 |
套 |
1 |
4 |
发动机总成（包括附件） |
原车 |
台 |
1 |
5 |
进、排气管 |
原车 |
套 |
1 |
6 |
水箱、副水箱与水管 |
原车 |
套 |
1 |
7 |
冷却电子风扇 |
12V,80W |
个 |
2 |
8 |
组合仪表 |
原车 |
套 |
1 |
9 |
诊断座 |
原车 |
个 |
1 |
10 |
点火开关总成 |
原车 |
个 |
1 |
11 |
燃油压力表 |
0-10kg/cm2 |
个 |
1 |
12 |
真空压力表 |
0-76in.Hg |
个 |
1 |
13 |
不锈钢燃油箱 |
10L |
个 |
1 |
14 |
汽油泵(含汽油泵插头) |
套 |
1 |
|
15 |
蓄电池 |
12V 65Ah |
台 |
1 |
11 |
线束 |
套 |
1 |
|
12 |
继电器 |
含：起动继电器、油泵继电器、冷却风扇继电器等 |
套 |
1 |
13 |
保险丝与继电器一体盒 |
个 |
1 |
|
14 |
电源总开关 |
50A |
个 |
1 |
15 |
钢制移动台架(带自锁脚轮装置,面板柜与底座,两侧防护网板) |
1500*1000*1700mm(长*宽*高） |
台 |
1 |
16 |
执行器与传感器显示的数显表 |
套 |
1 |
|
17 |
执行器显示的发光二极管 |
套 |
1 |
|
18 |
空气滤清器总成带进气管 |
原车 |
套 |
1 |
19 |
三元催化器 |
带全新消声器 |
套 |
1 |
20 |
故障模拟与排除装置 |
套 |
1 |
|
21 |
防盗控制单元 |
原车 |
套 |
1 |
21 |
设备教师手册 |
套 |
1 |
|
22 |
设备合格证、保修卡 |
套 |
1 |
