SBC-XNYDC新能源汽车-电池管理系统(BMS)实训台
一.产品简介
选用新能源车辆磷酸铁锂动力电池包,单体电池 3.2V 10AH,共16串,带CAN总线的一体机BMS电池管理系统,有被动均衡功能；真实地呈现了磷酸铁锂动力电池包核心零部件之间的连接控制关系、安装位置和运行参数,以及高压系统安全注意事项,并培养学员对磷酸铁锂动力电池包(BMS)故障分析和处理能力。
适用于了解与验证电动汽车的动力电池参数进行实时监控、故障诊断、SOC估算、短路保护、绝缘检测、充放电控制、均衡等功能,并通过CAN总线的方式与车辆集成控制器及带CAN通讯的车载充电机进行信息交互,保障电动汽车高效、可靠、安全运行的BMS教学实训实验。
二.功能特点
1.真实可运行的新能源动力电池充放电总成,充分展示各主要零部件组成结构和逻辑控制关系。
2.各主要部件安装在实训台上,电气连接方式与实车相同,可以方便拆卸,让学员在拆装连线过程掌握高压系统零部件拆装要点和安全保护。
3.BMS电池管理系统带被动均衡功能,带开关控制保护（单体断线、短路、过压、欠压、过流、过温）,与充电机CAN通讯,通过BMS控制车载充电机工作,估算SOC(荷电状态)等。
3.1具有单体电压数据采集、总电压数据采集、电流采集、温度采集。
3.2具有完备的故障等级报警功能,包括电压、电流、温度等故障报警。
3.3具有SOC估算功能。
3.4具有充放电控制功能。
3.5具有被动均衡管理功能。
3.6系统开关无源机械触点。
4.动力电池包显示器（7寸触摸屏）安装在面板上,可以观察充放电过程各项参数,掌握动力电池包充放电过程控制逻辑和主要部件参数变化规律。
（配套可正常运行操作的BMS上位机检测标定软件）。
5.实训台配放电模块,模仿车辆能量消耗过程,放电电流大小可以选择动力电池包设置有新能源汽车机械维修开关,可以打开上盖观察；高压电器连接器均采用国标产品,性能可靠。
6.实训台配备12V电源接地机械开关,可随时断开12V接地,切断整个系统电源。
7.动力电池包输出线路另配机械断开式紧急开关,适用于紧急情况下很轻松断开主电源回路。

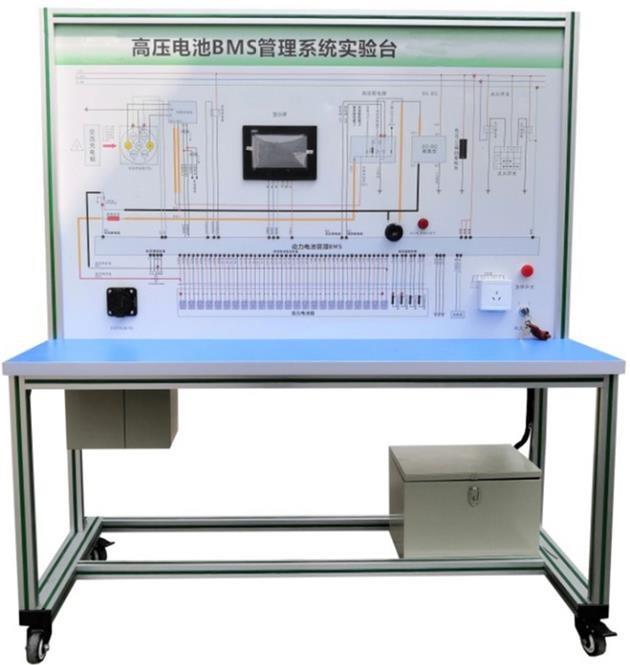

8.UV平板喷绘彩色面板完整显示动力电池包,充电,放电工作原理图,并安装用检测端子,可实时检测各种状态下参数变化。
9.实训台由移动实训台(带原理面板)组成,实训台水平放置,安装主要零部件；实训台底部安装4个脚轮,移动灵活,同时脚轮带自锁装置,可以固定位置。
10.配备故障设置和考核系统,故障点不少于15个。
11.设备框架采用40mm×40mm和40mm×80mm两种一体化全铝合金型材搭建,耐油耐腐蚀并易于清洁,台面宽40CM,台面铺装32mm厚彩色高密度复合板。
12.配备放电负载系统,可以读取放电过程各项参数。
13.配备CAN诊断系统（包括软硬件）,可以读取充放电过程各项参数及故障数据。
三.技术规格
1.外形尺寸（mm）： 1500×700×1700mm（长*宽*高）
2.输入电源： AC220V±10%? 50Hz
3.工作电源： DC12V
4.动力电池类型：环保型磷酸铁锂动力电池（单体电池3.2V10AH）
动力电池串数：16
工作温度：-20°～60°
5.BMS锂电管理一体机：带CAN通讯
6.动力电池包显示屏： 7寸触摸屏
7.高压大电流继电器：线圈电压：12VDC,最大额定工作电压：1000VDC,额定电流：400A。
8.产品工艺标准:
设备框架采用40mm×40mm和40mm×80mm两种一体化全铝合金型材搭建,耐油耐腐蚀并易于清洁,台面铺装32mm厚彩色高密度复合板。
四.实训项目
1.新能源动力电池包（BMS）控制原理认知。
2.新能源动力电池包（BMS）主要零部件功能认知。
3.新能源动力电池包（BMS）各种状态下逻辑控制关系,掌握电流,电压,电池压差,电池温度等参数变化规律认知。
4.BMS如何采集动力电池组压差,并控制充电和放电过程实训实验。
5.BMS如何采集动力电池组温差,并控制充电和放电过程实训实验。
6.新能源高压系统操作安全注意事项,高压连接器插拔方法实训实验。
7.新能源动力电池包（BMS）故障分析与诊断。
8.新能源动力电池包（BMS）拆装与维护实训。
9.新能源动力电池（BMS）管理系统CAN总线测试与控制实训。
五.基本配置
磷酸铁锂动力电池包,BMS锂电管理一体机,动力电池包触摸显示屏,车载充电机,国标充电插口,国标充电枪,紧急断电开关,霍尔电流传感器,直流接触器,DC-DC转换器,辅助蓄电池,放电控制继电器与放电负载电阻,可移动实训台(带检测端子的原理面板)。
其他要求
★配套可实现波形检测、波形保存、波形分析、三用表等功能的仪表仪器。
★具有国家专利技术,有专利可得分,与本项目设备无关联的专利不得分。
★要求提供真实设备视频演示。
★要求提供BMS上位机软件电脑演示动力电池检测与标定。
