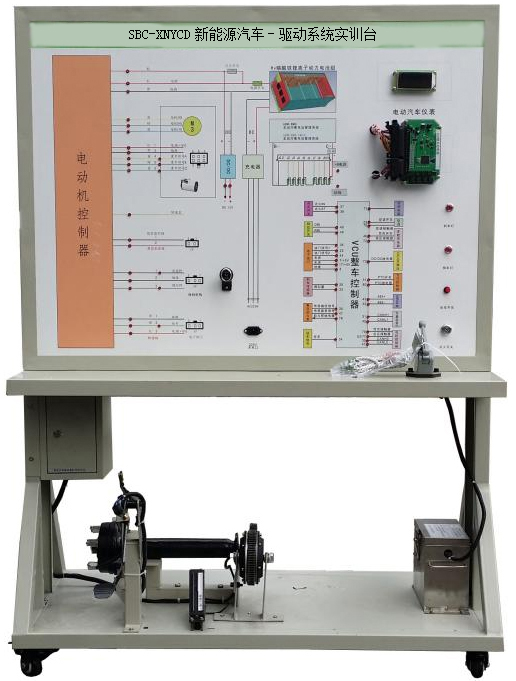

SBC-XNYCD新能源汽车-驱动系统实训台
一、产品功能
采用真实的纯电动汽车驱动系统实物为基础,可真实展示纯电动汽车驱动系统的组成结构和工作过程。
适用于学校对纯电动汽车驱动系统的教学需要。
二．功能特点
1、真实可运行的纯电动汽车驱动系统,充分展示纯电动汽车驱动系统的组成结构和工作过程。
2、实训台面板采用4mm厚耐腐蚀、耐创击、耐污染、防火、防潮的高级铝塑板,表面经特殊工艺喷涂底漆处理；面板打印有永不褪色的UV平板喷绘的彩色电路原理图。
3、实训台面板上安装有电动汽车仪表,可实时显示动力传递过程、车速、电压、温度等、电控系统故障指示灯等参数变化。
4、实训台面板上安装有检测端子、可直接在面板上检测各控制单元管脚的电信号,如电阻、电压、电流、频率信号等。
5.实训台配备有电子油门控制装置,可方便对纯电动汽车驱动系统进行加减速。
6.实训台配备有电源总开关、转动部件防护罩等安装保护装置。
7.实训台底座采用钢结构焊接,表面采用喷涂工艺处理,带自锁脚轮装置,移动灵活,安全可靠、坚固耐用。
三、技术规格
1.工作电源：HV磷酸铁锂离子动力电池组
2.工作温度：-40℃～+50℃
3.设备颜色：标准7032等
4.设备钢管：40*40*3mm
5.设备机柜：1.5mm冷板冲压成形,背面设置维修门；
6.移动脚轮：100*60mm
7.外形尺寸：1240×600×1700mm(长×宽×高)
四．基本配置(每台)
序号 |
名称 |
规格型号 |
单位 |
数量 |
1 |
检测控制面板 |
装有各种检测端子,彩色电路图和工作原理示意图,1200*900mm |
套 |
1 |
2 |
组合仪表 |
电动汽车专用 |
个 |
1 |
3 |
点火开关 |
配套 |
套 |
1 |
4 |
主动均衡电池管理系统 |
ABM-BMU主动均衡电池管理系统 |
套 |
1 |
5 |
电机控制器 |
与电机配套 |
套 |
1 |
6 |
车载充电器与充电接口 |
与电池配套 |
套 |
1 |
7 |
DC-DC转换器 |
48V转12V |
套 |
1 |
8 |
HV磷酸铁锂离子动力电池组 |
48V20AH |
套 |
1 |
9 |
无刷直流电机驱动系统 |
48V1000W |
套 |
1 |
10 |
半轴刹车系统 |
电动车专用 |
套 |
1 |
11 |
档位开关 |
电动车专用 |
套 |
1 |
12 |
油门控制装置 |
电动车专用 |
套 |
1 |
13 |
直流接触器 |
DZ47 |
套 |
1 |
14 |
电源总开关 |
配套 |
套 |
1 |
15 |
移动台架 |
1240×600×1700mm(带自锁脚轮装置) |
台 |
1 |
16 |
保险丝盒 |
配套 |
套 |
1 |
17 |
保修卡/合格证 |
配套 |
套 |
1 |
18 |
教师手册 |
配套 |
套 |
1 |
19 |
故障模拟与排除装置 |
套 |
1 |
