[产品型号]:SBGT-DCZ02 [产品名称]:动车组(CRH3)电气控制系统安装与维修实训考核设备 [价???????格]: [在线客服]:

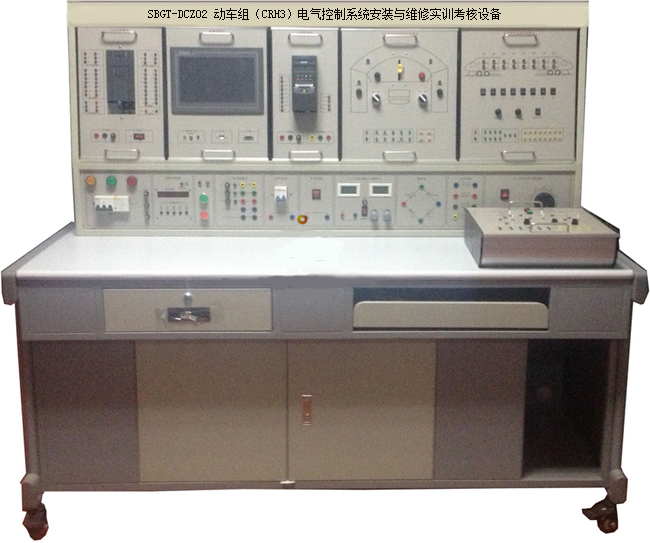

SBGT-DCZ02动车组(CRH3)电气控制系统安装与维修实训考核设备

一、概述
动车组(CRH3)电气控制系统安装与维修实训考核装置根据劳动部09版维修电工标准、职业院校?电工基础??工厂电气与维修?等教材,结合我国新型动车组的控制要求,简化出典型电气控制回路而研发生产的动车组(CRH3)电气控制系统安装与维修实训考核设备。
本设备包含了传统的继电控制和PLC、人机界面、通讯等多种控制方式,模块化结构,并带有模拟了相应的操作机构动作。设备的典型电路模块包括受电弓升降控制电路模块、主断控制电路模块、空调系统控制模块、牵引VVVF控制模块、紧急、停放车制动与转向架监控控制模块、照明控制模块、列车自动门控制电路、配电安装实训考核单元等八大部分。通过在本装置中的技能训练能在深入理解专业知识的同时,培养一线员工专业的实践技能。并且本装置还有利对操作顺序、调试过程、安装工艺等工作特性和接线原理的理解和掌握。


二、实训项目
本设备可以完成以下典型实训:

1.
动车组典型电气控制电路的工作原理与故障分析与排除
实训一西门子PLC的编程实训
实训二人机界面的基本界面的编程实训
实训三西门子基本通讯实训
实训四变频器基本参数设置实训
实训五变频器多速段控制实训
实训六基于西门子PLC与变频器的通讯的开环控制实训
实训七基于西门子PLC与变频器的通讯的闭环控制实训
实训八绝对值增量型编码器在PLC上的编程实训
实训九人机界面与PLC的通讯实训
2.
基础继电控制回路及动车组典型电气控制电路的安装
实训一按钮联锁的正、反转控制线路
实训二接触器联锁电动机正、反转控制线路
实训三接触器和按钮双重联锁正反转控制线路
实训四按钮切换的Y-
启动控制线路
实训五时间继电器切换Y-
降压启动控制线路
实训六三相交流异步电动机能耗制动控制线路
实训七受电弓升降控制电路
实训八主断控制电路
实训九牵引VVVF控制电路
实训十空调系统控制电路
实训十一紧急、停放车制动与转向架监控控制电路
实训十二照明控制电路
实训十三列车自动门控制电路
三、设备系统总体构成
1
. 台架包含实训桌、实训台、电气安装架、考核挂板存放柜等。实验桌有一个带锁抽屉,便于存放实训指导书、实训工具及附件,挂板柜便于存放常用的考核挂板;实训台有时间管理器,可以设定考核时间,0~2502A交流可调电源1路,3802A三相交流电源2路、220V2A单相电源2路、0~30V2A直流可调电源1路、实训照明日关灯等。
2
.实训装置配有10寸触摸屏,既可用于操作控制,又可实时显示模拟控制对象的动作过程。
3
. 配电安装实训考核单元是实现电气安装和现场规范实现、工艺实现的理想实训单元。通过训练,加强受训人员了解和掌握国家标准、专业标准、企业标准和相关的操作规范。提高了受训人员的基本操作技能水平,对行业和企业发展、产品推广起到积极作用。
4
. 牵引VVVF控制模块包括触摸屏、西门子S7-200(CPU226)PLC控制器、通讯线缆、西门子MM420变频器、编码器组成。可以实现标准为RS-485的有线串行通信接口,实现上位机对本系统的监控功能。
四、配置清单(数量为1合计数量)

序号

材料名称

单位

数量

主要设备

备注

1

西门子主机模块

1

226 ? PLC

2

触摸屏模块

1

昆仑通态10寸触摸屏

3

USB下载线

1

西门子

4

受电弓升降控制电路模块

1

按钮、指示灯、电磁阀、气源

由三个单元组成受电弓控制
含二个模拟控制对象

5

紧急、停放制动与转向架监控控制电路模块

1

按钮、指示灯、电机 、温度传感器 ? 、气源

由三个单元组成紧急、停放制动与转向架监控
含一个模拟控制对象

6

主断环路控制电路模块

1

按钮 、指示灯、
电磁阀、气源

由二个单元组成主断环路控制电路
含二个模拟控制对象

7

空调控制电路模块

1

按钮、指示灯、风机、温度传感器

由三个单元组成主断环路控制电路
含全部模拟被控对象(电机)

8

列车VVVF牵引控制模块

1

调节手柄、变频器、电机、气动刹车、旋转编码器 ? 、气源

由三个单元组成列车VVVF牵引控制电路
含模拟被控对象

9

客室照明控制电路模块

1

按钮、照明灯、指示灯。

由一个单元组成

10

列车自动门控制电路

1

按钮、指灯、模拟门、传感器

有一个单元组成

11

配电安装实训单元

1

由网孔板及安装元件组成

(详见附表1

12

实训用台架

1

含实训桌、实训台(可移动和固定、钢制、表面喷塑、实训用电源等。

13

常用工具

1

详见附表2

14

实训用耗材

1

详见附表2

15

实训指导书

1

16

安装耗材

1

附表一
配电安装实训单元

序号

名称

规格

数量

单位

备注

1

网孔板

1

2

空气开关

DZ4763-6A3P

1

3

空气开关

DZ4763-6A2P

1

4

熔断器

RT18—3P

1

5

熔断器

RT18—2P

1

6

接触器

CJX2-0910

5

AC220V

7

热保护继电器

R16B-20/3

3

AC220V

8

热保护继电器座

3

9

时间继电器

ST3PA-B/380V0-60S

2

AC220V

10

按钮

5

11

指示灯

3

12

电阻器

10W

3

13

中间继电器

1

AC220V

14

中间继电器座

1

15

按钮与指示灯支架

1

16

接线端子

TB1012

3

12/

附表二.
常用工具及耗材(与配电安装实训单元配套)

序号

名称

规格

数量

单位

备注

1

数字万用表

1

2

斜口钳

1

3

尖嘴钳

1

4

剥线钳

1

5

冷压钳

1

6

一字螺丝刀

4

1

7

十字螺丝刀

4

1

8

一字螺丝刀

3

1

9

十字螺丝刀

3

1

10

线槽

3025

2

11

导轨

35

1

铝合金

12

插针

1.5mm2

1

1000

13

导线

BVR ? 1.5mm2

5

黄绿红蓝,双色各一

14

扎带

100mm

1

1000

五、设备技术指标
外型:整体尺寸1570mm×750mm×1790mm
实训台架的材料:双层亚光密纹结构;
电源:
1)
电源输入:三相AC 380V ±10% 50HZ三相五线;
2)
电源输出:0~2502A交流可调电源1路,3802A三相交流电源2路、220V2A单相电源2路、0~30V2A直流可调电源1路,实验管理器:具有时钟、定时提醒、定时上电、定时切断电源功能。
仪表/表头:
内部测量显示:指针式交流电压表1只,数字式直流电压表3只、数字式直流电流表3只、数字式交流电压表1只、数字式交流电流表1只,实时监控所测电压/电流变化;
保护:短路保护、过载保护、欠压保护、漏电保护,漏电保护动作电流≤30mA
