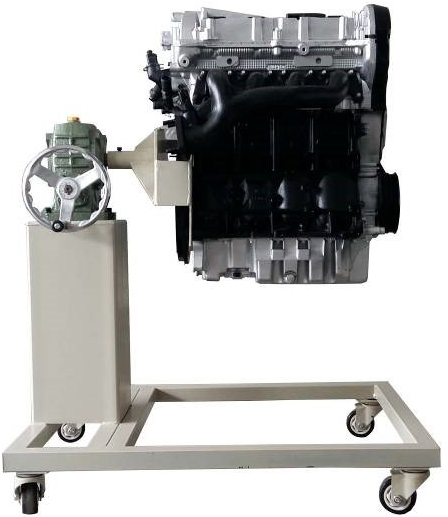

拆装用电控汽油发动机附翻转台架
一、功能简介
1.采用翻新大众帕萨特B5-1.8T电控汽油发动机总成(易于拆装),组装在专用发动机拆装翻转架上。
2.采用减速翻转机构,可使发动机任意角度旋转,并能任意位置锁止,便于学生从不同的角度进行拆卸和装配。
3.底部放置大面积接油盘,便于小零件或螺丝的集中存放。
4.拆装翻转架采用了高强度的钢结构焊接,表面经喷涂工艺处理,底部带有自锁脚轮装置,可移动式,方便教学。
二．技术规格
设备外形：1000×600×1100mm (长×宽×高)
颜色：7032
钢管：40*40*3mm
万向脚轮
前二只万向带锁止功能脚轮
2后二只万向脚轮
脚轮与台架用M6*4螺丝固定,方便设备维修与维护。
脚轮：60mm×50mm(直径×宽度)
脚轮支撑：1.0T
减速机：MOPA70；1：70
三、基本配置(每台)
序号 |
名称 |
规格型号 |
单位 |
数量 |
1 |
电控汽油发动机总成 |
套 |
1 |
|
2 |
拆装翻转架(带自锁脚轮装置,带立柱钢管200*200*5mm) |
950×680×850mm(长×宽×高) |
台 |
1 |
3 |
大面积接油盆 |
660×590×35mm(长×宽×深) |
个 |
1 |
4 |
减速机构（带摇手盘等附件） |
套 |
1 |
