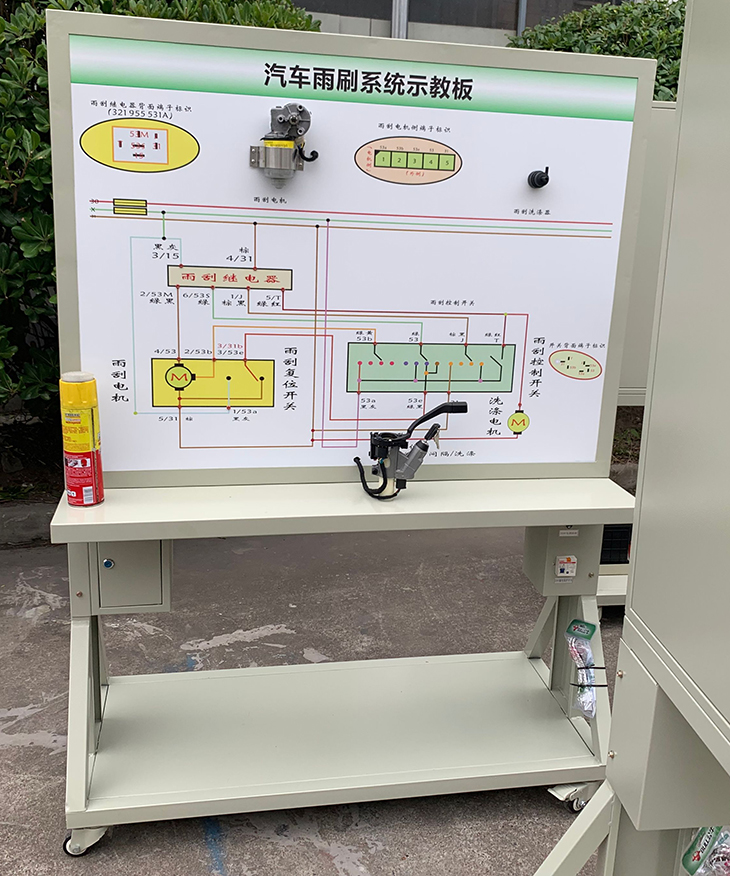

汽车雨刮系统示教板
一、产品简介
该设备采用全新大众捷达汽车雨刮系统实物为基础,充分展示汽车雨刮系统的组成结构和工作过程。
适用于学校对汽车雨刮系统理论和维修实训的教学需要。
二、功能特点
1.真实可运行的汽车雨刮系统,充分展示汽车雨刮和清洗系统的组成结构。
操纵组合开关的雨刮和清洗档,可执行间歇刮水、低速刮水、高速刮水、清洗刮水等雨刮和清洗系统的功能,真实演示汽车雨刮系统的工作过程。
2.示教板面板采用耐创击、耐污染、防火、防潮的高级铝塑板,表面经特殊工艺喷涂底漆处理；学校学员可直观对照电路图和实物,认识和分析汽车雨刮和清洗系统的工作原理。
3.示教板面板上安装有检测端子,可直接在面板上检测汽车雨刮和清洗系统各电路元件的电信号,如电阻、电压、电流、频率信号等。
4.示教板面板部分采用1.5mm冷板冲压成形结构,外形美观；底架部分采用钢结构焊接,表面采用喷涂工艺处理,带自锁脚轮装置,示教板底座上配有40cm左右的桌面,方便放置资料、轻型检测仪器等。
5.示教板工作采用普通220V交流电源,经内部电路变压整流转换成12V直流电源,无需蓄电池,减少充电的麻烦,12V直流电源有防短路功能。
三、技术参数
外形尺寸：1240×600×1700mm(长×宽×高)
外接电源：AC 220V±10% 50Hz
工作电压：DC 12V
工作温度：-40℃～+50℃
颜色：7032
钢管：40*40*3mm
机柜：1.5mm冷板冲压成形,背面设置维修门；
移动脚轮：100*60mm
四、基本配置(每台)
序号 |
名称 |
规格型号 |
单位 |
数量 |
1 |
检测控制面板 |
装有各种检测端子,彩色电路图和工作原理示意图 |
套 |
1 |
2 |
点火开关 |
个 |
1 |
|
3 |
雨刮开关 |
套 |
||
4 |
雨刮总成 |
套 |
1 |
|
5 |
喷水电机 |
套 |
1 |
|
6 |
雨刮继电器 |
个 |
1 |
|
7 |
移动台架(带自锁脚轮装置) |
1240×600×1700mm(长×宽×高) |
台 |
1 |
8 |
故障模拟与排除装置 |
套 |
1 |
