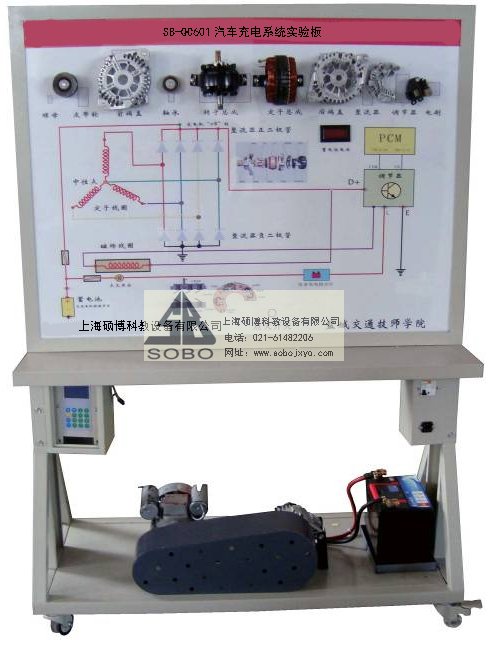

SB-QC601汽车充电系统实验板
一、产品简介
该设备采用全新STN2000汽车充电系统实物为基础,充分展示汽车充电系统的组成结构和工作过程。
适用于学校对汽车充电系统理论和维修实训的教学需要。
二、功能特点
1.真实可运行的充电系统,充分展示汽车充电系统的组成结构。
2.打开点火开关,触发三相电机运行,带动发电机工作,充电指示灯灭,蓄电池端电压升高,真实演示汽车充电系统的工作过程。通过面板上的电流表、电压表可观察充电电流和蓄电池电压的数值。
3.示教板面板采用耐创击、耐污染、防火、防潮的高级铝塑板,表面经特殊工艺喷涂底漆处理；面板打印有永不褪色的彩色电路图；学员可直观对照电路图和实物,认识和分析汽车充电系统的工作原理。
4.示教板面板上安装有发电机总成分解部件,可直观认识发电机的组成结构。
5.示教板面板上安装有检测端子,可直接在面板上检测汽车充电系统各电路元件的电信号,如电阻、电压、电流、频率信号等。
6.示教板面板部分采用1.5mm冷板冲压成形结构,外形美观；底架部分采用钢结构焊接,表面采用喷涂工艺处理,带自锁脚轮装置,示教板底座上配有40cm左右的桌面,方便放置资料、轻型检测仪器等。
三、技术规格
外形尺寸（约）：1240×600×1700mm(长×宽×高)
动力电源：三相四线(或三相五线)380V±10% 50Hz
工作电压：直流12V
工作温度：-40℃～+50℃
三相异步电动机
1)电压：AC 220V/380V
2)功率：2.2KW
3)转速：1420r/min
颜色：7032
钢管：40*40*3mm
机柜：1.5mm冷板冲压成形,背面设置维修门；
移动脚轮：100*60mm
四、基本配置
序号 |
名称 |
规格型号 |
单位 |
数量 |
1 |
检测控制面板 |
装有各种检测端子,彩色电路图和工作原理示意图（面板：1200*900*4mm) |
套 |
1 |
2 |
点火开关 |
个 |
1 |
|
3 |
发电机总成 |
全新 |
台 |
1 |
4 |
发电机总成分解部件 |
套 |
1 |
|
5 |
充电指示灯 |
个 |
1 |
|
6 |
三相异步电动机 |
YT ? 100L1-4 |
台 |
1 |
7 |
保险丝盒 |
个 |
1 |
|
8 |
电压表 |
0～30V |
个 |
1 |
9 |
电流表 |
0～±100A |
个 |
1 |
10 |
蓄电池 |
12V ? 45Ah |
台 |
1 |
11 |
电源总开关 |
50A |
个 |
1 |
12 |
移动台架(带自锁脚轮装置) |
1240×600×1700mm(长×宽×高) |
台 |
1 |
13 |
故障模拟与排除装置 |
套 |
1 |
