[产品型号]:SBK-DK [产品名称]:发动机电控系统示教板 [价?????格]: [在线客服]:

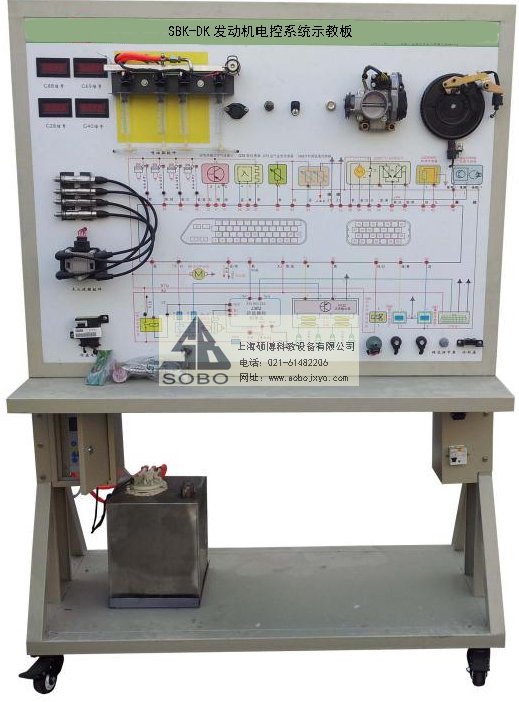

SBK-DK发动机电控系统示教板


一、产品简介

该设备采用全新时超发动机电控系统的真实部件,充分展示发动机电控系统的组成结构和工作过程。

适用于学校对发动机电控系统理论和维修实训的教学需要。

本设备满足汽车职业教育的"五个对接十个衔接"的教学需要。

二、功能特点

1.真实可运行的发动机电控系统,模拟发动机曲轴运转,可产生火花塞点火、燃油泵工作、喷油器喷油等执行元件工作,充分展示发动机电控系统的组成结构和工作过程。

2.示教板面板采用耐创击、耐污染、防火、防潮的高级铝塑板,表面经特殊工艺喷涂底漆处理;面板打印有永不褪色的彩色电路图与工作原理示意图;学员可直观对照电路图和实 物,认识和分析发动机电控系统的工作原理。

3.示教板面板上安装有检测端子,可直接在面板上检测发动机电控系统电路元件的电信号,如电阻、电压、电流、频率信号等。

4.示教板面板上安装有诊断座,可连接专用或通用型汽车解码器,对发动机电控系统进行读取故障码、清除故障码等发动机电控系统自诊断功能。

5.示教板面板部分采用1.5mm冷板冲压成形结构,外形美观;底架部分采用钢结构焊接,表面采用喷涂工艺处理,带自锁脚轮装置,示教板底座上配有40cm左右的桌面,方便放置资料、轻型检测仪器等。

6.示教板工作采用普通220V交流电源,经内部电路变压整流转换成12V直流电源,无需蓄电池,减少充电的麻烦,12V直流电源有防短路功能。

三、技术规格

外形尺寸(约):1240×600×1700mm(长×宽×高)

外接电源:AC 220V±10% 50Hz

工作电压:DC 12V

工作温度:-40℃~+50

燃油压力表:010kg/psi

颜色:7032

钢管:40*40*3mm

机柜:1.5mm冷板冲压成形,背面设置维修门;

移动脚轮:100*60mm

四、基本配置(每台)

序号

规格型号

单位

数量

1

检测控制面板

装有各种检测端子以及彩色电路图和工作原理示意图

(面板:1200*900*4mm)

1

2

组合仪表


1

3

诊断座


1

4

点火开关

全新

1

5

无分电器点火系统

含发动机控制电脑(ECU)、曲轴位置传感器、点火器总成、火花塞等。

1

6

燃油箱

10L

1

7

汽油泵(含汽油泵插头)

全新

1

8

油泵继电器


1

9

喷油器

4120ml玻璃量杯

1

10

喷油嘴

全新

4

11

燃油压力表

0~10kg/psi

1

12

曲轴位置传感器及信号轮


1

13

节气门体总成


1

14

发动机传感器与执行器(全套)


1

15

移动台架(带自锁脚轮装置)

1240×600×1700mm(长×宽×高)

1

16

故障模拟与排除装置


1
