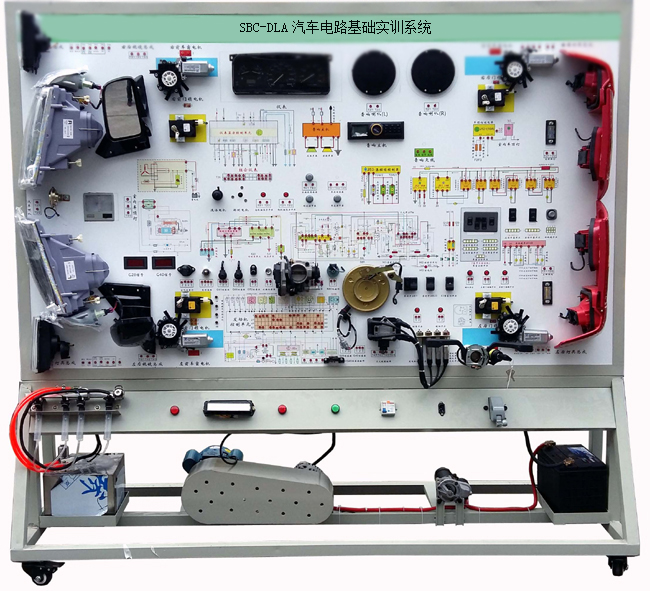

SBC-DLA汽车电路基础实训系统
一、产品简介
该设备采用全新桑塔纳2000整车电器实物为基础,充分展示汽车发动机防盗系统、仪表系统、灯光系统、雨刮系统、喇叭系统、点火系统、电动车窗系统、电动门锁、音响系统、起动系统和充电系统等汽车电器各系统的组成结构和工作过程。
适用于学校对整车电器理论和维修实训的教学需要。
二、功能特点
1.真实可运行的汽车整车电器系统,充分展示汽车整车电器系统的组成结构。
接通电源,操纵示教板上的各种电器开关、按钮、真实演示汽车发动机电控系统、仪表系统、灯光系统、雨刮系统、喇叭系统、点火系统、电动车窗系统、电动门锁、音响系统、起动系统和充电系统等汽车电器各系统的工作过程。
2.设备面板采用耐创击、耐污染、防火、防潮的高级铝塑板,表面经特殊工艺喷涂底漆处理；面板打印有永不褪色的彩色电路图；学员可直观对照电路图和实物,认识和分析汽车整车电器各系统的工作原理。
3.示教板面板上安装有检测端子,可直接在面板上检测汽车整车电器各系统电路元件的电信号,如电阻、电压、电流、频率信号等。
4.设备面板上安装有诊断座,可连接专用或通用型汽车解码器,对发动机控制单元、组合仪表、舒适系统单元等进行ECU编码查询、读取故障码、清除故障码、读取数据流、执行元件测试、参数设定、波形分析、钥匙匹配等自诊断功能。
5.设备面板部分采用面板部分采用1.5mm冷板冲压成形结构,外形美观；底架部分采用钢结构焊接,表面采用喷涂工艺处理,带自锁脚轮装置。
三、技术规格
外形尺寸（约）：2080×700×1900mm(长×宽×高)
动力电源：三相四线(或三相五线)380V±10% 50Hz
工作电压：直流12V
工作温度：-40℃～+50℃
三相异步电动机
型号：YT 100L1-4
电压：AC 220V/380V
功率：2.2KW
转速：1420r/min
颜色：7032
钢管：40*40*3mm
机柜：1.5mm冷板冲压成形,背面设置维修门；
移动脚轮：100*60mm
四、基本配置（每台）
序号 |
名称 |
规格型号 |
单位 |
数量 |
1 |
示教板面板 |
装有各种检测端子以及彩色电路图 |
套 |
1 |
2 |
发动机控制电脑(ECU) |
原车 |
套 |
1 |
3 |
诊断座 |
原车 |
个 |
1 |
4 |
点火开关 |
原车 |
个 |
1 |
5 |
组合仪表 |
原车 |
套 |
1 |
6 |
组合开关 |
原车 |
套 |
1 |
7 |
左右前大灯总成 |
原车 |
套 |
1 |
8 |
左右前雾灯 |
原车 |
套 |
1 |
9 |
左右转向灯 |
原车 |
套 |
1 |
10 |
左右转向边灯 |
原车 |
套 |
1 |
11 |
左右组合尾灯 |
原车 |
套 |
1 |
12 |
牌照灯 |
原车 |
套 |
1 |
13 |
高位刹车灯 |
原车 |
个 |
1 |
14 |
灯光开关 |
原车 |
套 |
1 |
15 |
刹车灯开关 |
原车 |
套 |
1 |
16 |
倒车灯开关 |
原车 |
套 |
1 |
17 |
危险灯开关 |
原车 |
套 |
1 |
18 |
线束 |
套 |
1 |
|
19 |
雨刮总成 |
原车 |
套 |
1 |
20 |
雨刮控制器 |
原车 |
个 |
1 |
21 |
喷水电机 |
原车 |
套 |
1 |
22 |
喷水壶 |
原车 |
套 |
1 |
23 |
喇叭 |
原车 |
个 |
2 |
24 |
喇叭继电器 |
原车 |
个 |
1 |
25 |
X触点继电器 |
原车 |
个 |
1 |
26 |
雾灯继电器 |
原车 |
个 |
1 |
27 |
无分电器点火系统 |
含点火器总成、火花塞、曲轴位置传感器 |
套 |
1 |
28 |
模拟喷油嘴指示灯 |
套 |
1 |
|
29 |
燃油泵继电器 |
原车 |
个 |
1 |
30 |
燃油泵指示灯 |
原车 |
个 |
1 |
31 |
曲轴位置传感器及信号轮 |
原车 |
套 |
1 |
32 |
电动窗主开关 |
原车 |
套 |
1 |
33 |
左右前车门电脑 |
原车 |
个 |
1 |
34 |
舒适电脑 |
原车 |
个 |
1 |
35 |
右前门锁电机 |
原车 |
套 |
1 |
36 |
左右后电动窗电机 |
原车 |
套 |
1 |
37 |
左右后电动窗开关 |
原车 |
套 |
1 |
38 |
左右后门锁电机 |
原车 |
套 |
1 |
39 |
汽车音响总成 |
原车 |
套 |
1 |
40 |
扬声器 |
6",200W |
对 |
1 |
41 |
起动机总成 |
原车 |
台 |
1 |
42 |
发电机总成 |
原车 |
台 |
1 |
43 |
三相异步电动机 |
YT ? 100L1-4 |
台 |
1 |
44 |
蓄电池 |
12V ? 45Ah |
台 |
1 |
45 |
保险丝盒 |
个 |
1 |
|
46 |
电源总开关 |
50A |
个 |
1 |
47 |
移动台架(带自锁脚轮装置) |
2080×700×1800mm(长×宽×高) |
台 |
1 |
48 |
故障模拟与排除装置 |
套 |
1 |
|
49 |
教师手册 |
套 |
1 |
|
50 |
合格证与保修卡 |
套 |
1 |

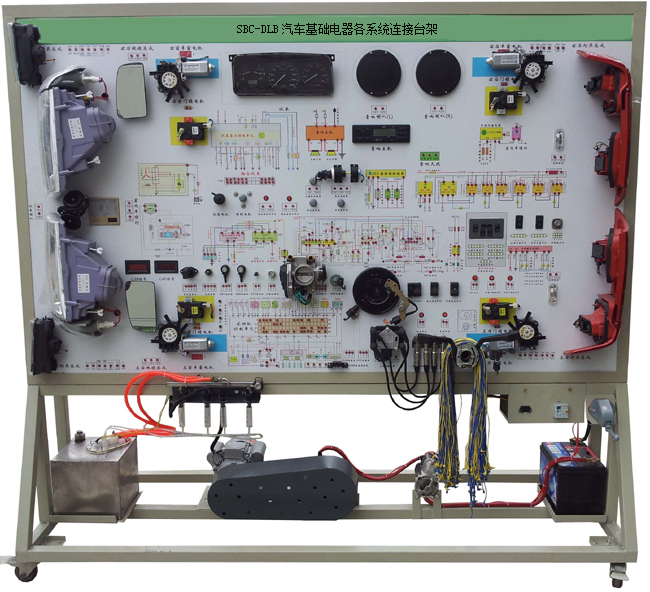

SBC-DLB汽车基础电器各系统连接台架
一.产品简介
采用全新大众桑塔2000全车电器系统的真实元器件制作,包括灯光模块、仪表模块、发动机电控模块、充电模块、起动模块、音响模块、雨刮模块、车窗中控锁电动后视镜模块,培养学生动手搭接线路、分析电路和排除电路故障的能力。
二.功能特点
1.系统元器件插接好线后,真实可运行的汽车电器各系统,充分展示汽车电器各系统的组成结构与工作原理。
2.操纵各开关,可真实演示汽车电器各系统的工作过程。
3.设备面板采用耐创击、耐污染、防火、防潮的高级铝塑板,表面经特殊工艺喷涂底漆处理；面板打印有永不褪色的彩色电路图；学员可直观对照电路图和实物,认识和分析汽车整车电器各系统的工作原理。
4.模块上有接线检测端子和电路原理图,学生可对照电路原理图进行各个模块的线路连接实训,以锻炼学生实际动手和分析电路的能力；
5.落地移动式结构：最大限度降低了实训台的占地面积、空间浪费和实训室工位数量的紧缺性；
6.模块结构：整体式;
7.各模块的线路难易程度不同,教师可根据模块线路的难易程度对学生进行不同等级的实训考核；
8.整体台架带有滚轮,方便设备的移动。
三.技术规格
考核形式：接线式
电源电压：220V交流、50HZ
工作电压：12V
适用于全车电器的故障排除
外形尺寸（约）：2080×700×1900mm(长×宽×高)
动力电源：三相四线(或三相五线)380V±10% 50Hz
工作电压：直流12V
工作温度：-40℃～+50℃
三相异步电动机
型号：YT 100L1-4
电压：AC 220V/380V
功率：2.2KW
转速：1420r/min
颜色：7032
钢管：40*40*3mm
机柜：1.5mm冷板冲压成形,背面设置维修门；
移动脚轮：100*60mm
四.基本配置（每台）
序号 |
名称 |
规格型号 |
单位 |
数量 |
1 |
面板 |
装有各种检测端子以及彩色电路图 |
套 |
1 |
2 |
发动机控制电脑(ECU) |
原车 |
套 |
1 |
3 |
诊断座 |
原车 |
个 |
1 |
4 |
点火开关 |
原车 |
个 |
1 |
5 |
组合仪表 |
原车 |
套 |
1 |
6 |
组合开关 |
原车 |
套 |
1 |
7 |
左右前大灯总成 |
原车 |
套 |
1 |
8 |
左右前雾灯 |
原车 |
套 |
1 |
9 |
左右转向灯 |
原车 |
套 |
1 |
10 |
左右转向边灯 |
原车 |
套 |
1 |
11 |
左右组合尾灯 |
原车 |
套 |
1 |
12 |
牌照灯 |
原车 |
套 |
1 |
13 |
高位刹车灯 |
原车 |
个 |
1 |
14 |
灯光开关 |
原车 |
套 |
1 |
15 |
刹车灯开关 |
原车 |
套 |
1 |
16 |
倒车灯开关 |
原车 |
套 |
1 |
17 |
危险灯开关 |
原车 |
套 |
1 |
18 |
线束 |
套 |
1 |
|
19 |
雨刮总成 |
原车 |
套 |
1 |
20 |
雨刮控制器 |
原车 |
个 |
1 |
21 |
喷水电机 |
原车 |
套 |
1 |
22 |
喷水壶 |
原车 |
套 |
1 |
23 |
喇叭 |
原车 |
个 |
2 |
24 |
喇叭继电器 |
原车 |
个 |
1 |
25 |
X触点继电器 |
原车 |
个 |
1 |
26 |
雾灯继电器 |
原车 |
个 |
1 |
27 |
无分电器点火系统 |
含点火器总成、火花塞、曲轴位置传感器 |
套 |
1 |
28 |
模拟喷油嘴指示灯 |
套 |
1 |
|
29 |
燃油泵继电器 |
原车 |
个 |
1 |
30 |
燃油泵指示灯 |
原车 |
个 |
1 |
31 |
曲轴位置传感器及信号轮 |
原车 |
套 |
1 |
32 |
电动窗主开关 |
原车 |
套 |
1 |
33 |
左右前车门电脑 |
原车 |
个 |
1 |
34 |
舒适电脑 |
原车 |
个 |
1 |
35 |
右前门锁电机 |
原车 |
套 |
1 |
36 |
左右后电动窗电机 |
原车 |
套 |
1 |
37 |
左右后电动窗开关 |
原车 |
套 |
1 |
38 |
左右后门锁电机 |
原车 |
套 |
1 |
39 |
汽车音响总成 |
原车 |
套 |
1 |
40 |
扬声器 |
6",200W |
对 |
1 |
41 |
起动机总成 |
原车 |
台 |
1 |
42 |
发电机总成 |
原车 |
台 |
1 |
43 |
三相异步电动机 |
YT ? 100L1-4 |
台 |
1 |
44 |
蓄电池 |
12V ? 45Ah |
台 |
1 |
45 |
保险丝盒 |
个 |
1 |
|
46 |
电源总开关 |
50A |
个 |
1 |
47 |
移动台架(带自锁脚轮装置) |
2080×700×1800mm(长×宽×高) |
台 |
1 |
48 |
实验插接线 |
套 |
1 |
|
49 |
教师手册 |
套 |
1 |
|
50 |
合格证与保修卡 |
套 |
1 |
