[产品型号]:SB-HT-B [产品名称]:汽车空调系统实验台 [价?????格]: [在线客服]:

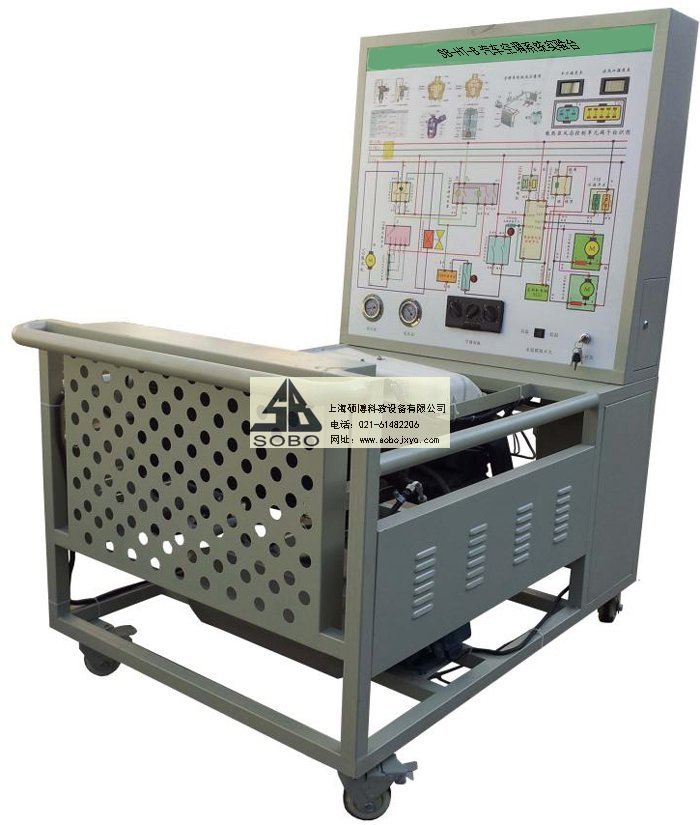

SB-HT-B汽车空调系统实验台

一、产品简介

该设备采用全新STN2000 汽车手动空调系统为基础,充分展示汽车手动空调系统的组成结构和工作过程。

适用于中高等职业技术院校、普通教育类学院和培训机构对汽车手动空调系统理论和维修实训的教学需要。

二、功能特点

1.真实可运行的汽车手动空调系统,充分展示汽车手动空调系统的组成结构和工作过程。

2.由三相电机做为动力源,带动空调压缩机工作。操作空调控制面板,可真实演示汽车手动空调系统的工作过程以及工作原理。

3.实训台面板采用4mm厚耐腐蚀、耐创击、耐污染、防火、防潮的高级铝塑板,表面经特殊工艺喷涂底漆处理;UV平板喷绘面板打印有永不褪色的彩色电路图与工作原理图;学员可直观对照电路图和实物,认识和分析汽车手动空调系统的工作原理。

4.实训台面板上安装有检测端子,可直接在面板上检测空调系统各电路元件的电信号,如电阻、电压、电流、频率信号等。

5.实训台面板上安装有高、低压力表,进出风口温度表,可实时显示空调管路压力、进出风口温度的参数变化。

6.实训台提供了学员练习加注制冷剂、检漏等实操工作平台。

7.设备检测面板正前方底座上配有20cm的钢制台面,方便放置资料、检测仪器等。

8.实训台底座采用钢结构焊接,正前方/两侧焊接圆形护手杆,表面采用喷涂工艺处理,带自锁脚轮装置,移动灵活,安全可靠、坚固耐用。

三、技术规格

外形尺寸:1500×1000×1700mm(长×宽×高)

动力电源:三相四线(或三相五线)380V±10% 50Hz

外接电源:交流220V±10% 50Hz

工作电压:直流12V

制 冷 剂:R134a

工作温度:-40℃~+50℃

高压压力表:0~3.5MPa

低压压力表:0~1.5MPa

三相异步电动机:

型? 号:YT 100L1-4

电? 压:AC 220V/380V

功? 率:2.2KW

转? 速:1420r/min

颜色:7032

钢管:40*40*3mm

面板机柜:1.5mm冷板冲压成形,背面设置维修门;

移动脚轮:120*80mm

四、基本配置(每台)

序号

名?????? 称

规格型号

单位

数量

1

检测控制面板(面板柜)

装有各种检测端子以及彩色电路图和原理图(950*900*4mm)

1

2

点火开关

硕博

1

3

高压压力表

R134a,0~3.5MPa

1

4

低压压力表

R134a,0~1.5MPa

1

5

数字式进风口温度表

硕博

1

6

数字式出风口温度表

硕博

1

7

空调控制器总成

原车全新

1

8

空调蒸发箱总成

原车全新

1

9

压缩机总成

原车全新

1

10

膨胀阀总成

原车全新

1

11

干燥器总成

原车全新

1

12

鼓风机总成

原车全新

1

13

冷凝器

原车全新

1

14

冷却电子风扇

原车全新

1

15

三相异步电动机

YT 100L1-4

1

16

真空泵

RS-1A

1

17

移动台架(带自锁脚轮装置)

1500×1000×1700mm(长×宽×高)

1

18

故障模拟与排除装置

硕博

1

19

设备教师手册

硕博

1

20

设备合格证、保修卡

硕博

1
