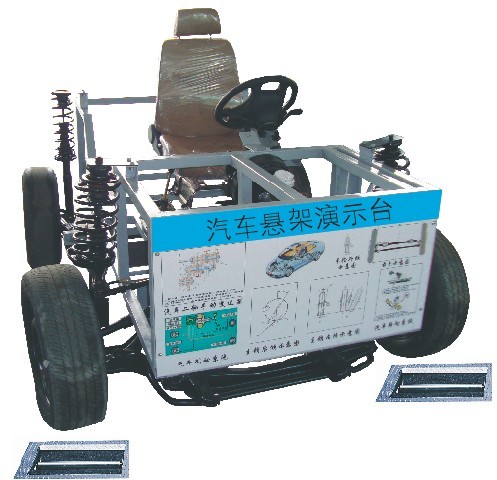

组合式独立悬架系统结构演示教学平台B
组合式独立悬架系统结构演示教学平台B简介
产品由四种不同独立悬架系统（前悬架：4连杆+5连杆； 后悬架:单置斜臂+ E型多连杆）、轮胎、可移动式台架等组成。适用干中高等职业技术院校、普通教育类学院和培训机构对汽车底盘的悬架系统实训的教学需要。本实训台功能齐全、操作方便、安全可靠。
（二）结构组成
四种不同独立悬架系统、交流调速电动机、凸轮偏心装置、减震器、轮胎、彩色结构原理图板、可移动式台架等。
（三）功能特点
1、不同独立悬架系统结构对比实验；
2、不同独立悬架系统原理与结构认识实训；
3、演示不同独立悬架系统的工作过程。
4、通过电机驱动偏心装置,进而分别驱动装配在四种不同类型独立悬架上的轮胎运动。由电机调节振动频率,通过偏心装置调节振动幅度。可单独调节壹套悬架系统；或者同时?调节4种不同独立悬架。
5、拆装实操。
6.底架部分采用钢性结构焊接,表面烤漆工艺,带自锁脚轮,安全可靠。
7.实训配备有使用说明书及相关资料。
8、万向带锁脚轮台架,便于移动教学。
（四）技术参数
1600mm × 1000mm × 900mm(长×宽×高)
驱动调速电机：380V/3.5KW?? 4只；
驱动车轮电机：380V/1.5KW?? 4只；
滚筒直径： 200mm（四套）
电源：380V；
选匹车型：
连杆悬架：AudiA4?连杆悬架：宝马（克莱斯勒300C）
单置斜臂悬架：上海通用荣御GL2.8? E型多连杆悬架：马6
轮胎转速：0-100rpm；
轮胎振幅：0-100mm；
固定台架材料：白钢
