[产品型号]: [产品名称]:捷达汽车底盘系统实训台 [价?????格]: [在线客服]:

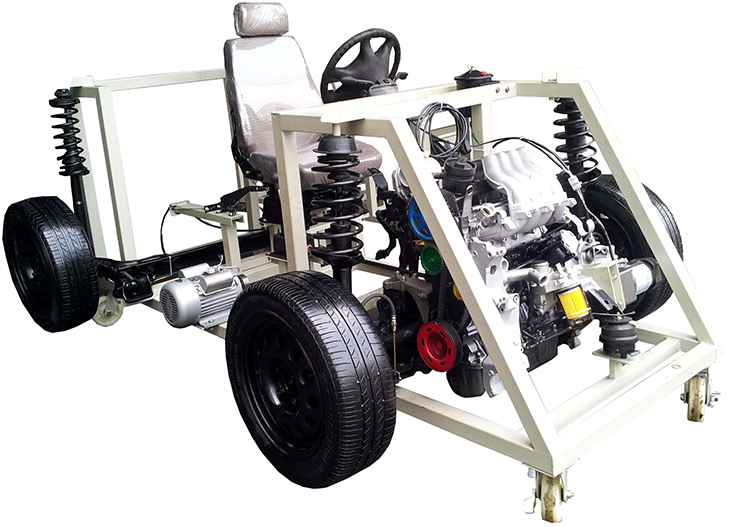

捷达汽车底盘系统实训台


一、产品简介

该设备采用 翻新大众捷达汽车底盘各系统为基础,充分展示汽车底盘各系统的组成结构。

包括汽车前后悬挂系、转向系、传动系、手动变速器及挂档机构、制动系等系统、安装脚轮的可移动式台架等组成。

适用于学校对底盘各系统的理论和维修实训的教学需要。


二、功能特点

1.安装真实的汽车底盘各系统(包含前后悬挂系、转向系、传动系、手动变速器及挂档机构、制动系),充分展示汽车底盘各系统的组成结构。

2.可真实对汽车底盘各系统展示与拆装实训。

3.经解剖的手动变速器可动态演示与检测,减速电动机输入动力,变速器可进行换档操作及动态测试,四车轮与地面接触可慢速行驶演示。

4.电机驱动方向助力泵,真实演示助力转向工作过程。

5.实训台底座采用钢结构焊接,表面采用喷涂工艺处理,带自锁脚轮装置,移动灵活,安全可靠、坚固耐用。

三、技术规格

外形尺寸:2500×1600×1500mm(××)

电源:220V

工作温度:-40℃+50℃

主机:原车装置

电动机:220V/250W 15/

漏电保护开关:DZ47LE-32

颜色:7032

钢管:40*40*3mm

移动脚轮:100*50mm

四、基本配置(每台)

序号

规格型号

单位

数量

1

传动系统


1

2

转向系统


1

3

制动系统


1

4

行驶系统


1

5

离合器


1

6

变速器


1

7

前后桥/悬架


1

8

换档机构


1

9

减速电动机


1

10

单相交流电动机


1

11

漏电保护开关及附件


1

12

司机座椅


1

13

钢制台架

2500×1600×1500mm(长×宽×高)

1
