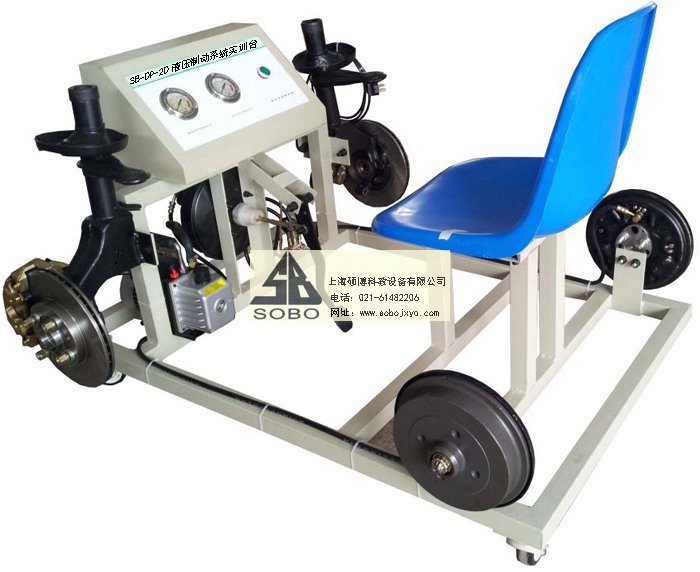

SB-DP-2D液压制动系统实训台
一、功能特点
1.采用完整的全新STN2000汽车制动系统为基础,全面展示了汽车制动系统的组成结构和工作过程。
2.实训台安装有真空泵,提供真空助力的动力源；前后制动管路上安装有压力表,实时显示前后制动分泵的压力变化。
3.移动台架采用了高强度的钢结构焊接,表面经喷涂工艺处理。移动台架底部带有自锁脚轮装置,可移动式,方便教学。
4.适用于学校的汽车制动系统理论与维修实训教学需要,完全满足对汽车制动系统结构展示、工作模拟、拆装实训等教学功能。
二、技术规格
外形尺寸：1400×900×600mm(长×宽×高)
外接电源：交流220V±10% 50Hz
工作温度：-40℃～+50℃
压 力 表：0～100kg/psi
真 空 泵：
电压：AC 220V 50Hz
功率：120W
抽气速率：25L/min
极限压力：10~30Pa
转速：1000r/min
进气口径：?6
用油量：0.25L
噪声：≤65
颜色：7032
钢管：40*40*3mm
移动脚轮：100*50mm
四、基本配置(每台)
序号 |
名称 |
规格型号 |
单位 |
数量 |
1 |
前左右羊角刹车机构总成 |
套 |
1 |
|
2 |
后左右刹车鼓总成 |
套 |
1 |
|
3 |
刹车大力鼓 |
个 |
1 |
|
4 |
刹车总泵与踏板 |
套 |
1 |
|
5 |
刹车油瓶 |
个 |
1 |
|
5 |
压力表 |
0～100kg/psi |
个 |
2 |
6 |
真空泵 |
RS-1A |
台 |
1 |
7 |
移动台架(带自锁脚轮装置) |
1400×900×600mm(长×宽×高) |
台 |
1 |
