[产品型号]:SB-12II [产品名称]:中央空调机实训系统(工程型) [价?????格]: [在线客服]:

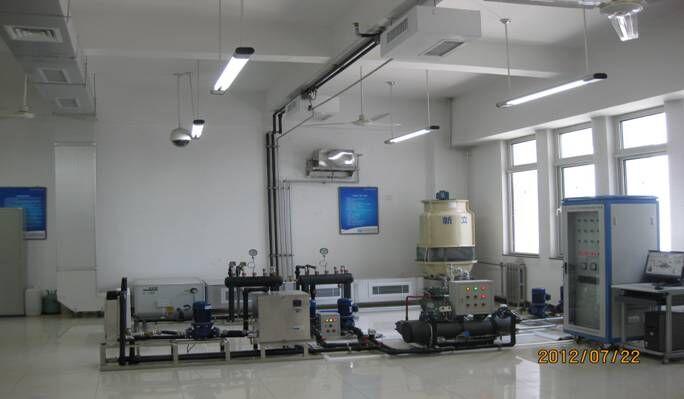

SB-12II型中央空调机实训系统(工程型)


家用中央空调实训考核装置"是根据教育部"振兴21世纪职业教育课程改革和教材建设规划"要求,按照职业教育的教学和实训要求研发的产品。适合高职院校、职业学校的制冷技术、制冷流体机械、家用制冷设备原理与维修、冷库与冷藏技术、制冷设备维修工(初级、中级、高级)等实训教学。培养掌握空调与制冷技术专业理论知识和专业实践技能,从事空调、制冷设备及系统技术升级、改造设计、安装、调试、维护、维修、技术管理等方面的技能应用型人才。
实训装置也适合普通院校、技工学校、职业培训学校、职教中心、鉴定站/所、制冷类专业《制冷设备维修工(高级)》、《制冷设备原理与维修》、《制冷空调装置操作安装与维修》、《中央空调工(初级、中级、高级)》、《家用制冷设备原理与维修》等课程。

一、特 点
1.系统终端处理机多样化:采用天井式(嵌入式)、挂壁式、风机盘管三种形式的终端处理机组;让学生了解室内机组的多样化的结构形式。
2.
每个终端处理机配置制冷系统流程板、控制电路流程板、温度表及压力表,可观测到机组的全部控制电路。
3.
系统的完整性、独立性:与实际中的家用中央空调,其控制功能、保护功能、显示功能完全一致,每个用户终端都可以在同一工况下独立控制。
4.
操作台只需交流220V电源即可投入使用,占地面积小,节约用房、减少基建投资。
5.
装置直观展示了家用中央空调的系统结构、工作原理,便于教师的演示讲解及学生对课本知识理解掌握。结构合理,造型美观 装置结构合理紧凑、造型美观大方,实训桌还设有四个万向轮和四个固定调节机构,便于移动和固定。
6.
实训装置系统设有模拟故障设置功能,在制冷系统、电气系统中设置故障。通过具体现象提高学生分析能力,有利于学生将理论用于实际,并培养其实际动手能力。
7.
设有电流型漏电保护装置,对地漏电电流超过一定值,即跳闸切断电源;并有热保护器件,对压缩机进行过热、过载保护等功能。
二、技术参数
1.
输入电源:单相三线~220V±10% 50Hz
2.
工作环境:环境温度范围为-5℃~+40相对湿度<85%(25)海拔<4000m
3.
装置容量:<3.8kVA
4.
外形尺寸:3400mm×1100mm×2100mm
5.
制冷剂类型:R410a
6.
安全保护:具有漏电压、漏电流保护装置,安全符合国家标准
三、装置的基本组成
充分地展示了中央空调的结构形式、控制原理、系统不同工况时的参数变化及空调制冷系统流程图。
1.
装置底盘采用加强钣金结构设计,框架采用铝型材结合铝塑板封面组成。
2.
智能温度控制器3套:智能温控能对被控对象进行温度测量与显示,调节温度上、下限设定,完成制冷、制热、停机等功能;显示工作状态和便于观察被空调房间内温度,操作方便。
3.
工作流程图板套工作流程图板详细说明制冷系统流程、监测点温度、系统压力、工作状态指示、系统部件说明。
4.
测量仪表1套:配备指针式真空压力表、温度显示仪表等。
四、装置的基本配置

PLC模块分为从站模块和主站模块。从站模块用于实现对中央空调的过程进行实时控制,从站模块的配置为:
FX2N-48MR
:从站PLC主机,用于控制相应的继电器和接触器,实现对中央空调模型系统的压缩机、冷却水泵、冷冻水泵、风机等执行机构的逻辑控制。FX2N-48MR,属于继电器输出(R)型的PLC,交流和直流负载用,关断频率低(ON←→OFF,约10ms),动作频率最大10HZ/秒;允许通过电流为2A/点,有接点,机械绝缘,广泛用于各种工业控制现场。
FX2N-2AD
功能模块:用于采集中央空调模型系统的温度信号,最大可以实现2路温度信号同时进行采集。
FX2N-32CCL
功能模块:作为CC-LINK的从站模块,与主站模块的PLC进行现场总线通讯。
五、 关键配套件
1
,PLC的主要技术参数:
主站模块的配置为:

FX2N-48MR
:主站PLC主机,与上位计算机进行连接,将从站PLC及其控制和采集的中央空调运行参数显示到上位计算机上面,上位计算机安装有组态软件。
FX2N-48CCL
:作为CC-LINK的主站模块,与从站模块的PLC进行现场总线通讯。
2)触摸屏模块
触摸屏模块采用三菱触摸屏GT1155,5.7寸,256色。触摸屏与PLC从站模块连接,作为一个操作站,可以进行基本参数的修改和监控。
3)继电器模块
继电器模块,安装有中间继电器(AC220V),交流接触器(AC220V),热继电器,漏电保护开关,熔断器,时间继电器等元件,利用继电器模块,可以独立实现对中央空调实验设备进行过程控制。继电器元件采用正泰品牌。
4)仪表模块
仪表模块,分别安装了数字温控仪表、温度仪表、电流表、电压表等,用于监控压缩机,风机,循环水泵等执行元件的工作电流和电压,监控出风口、回风口、冷凝器等制冷元件的温度。
a.
三相带漏电保护总开关;b.三相电源保险丝;c.压缩机电压指示;d.压缩机电流指示;e.模拟锅炉电流指示;f.冷水水泵压力指示;g.热水水泵运行指示!h.冷却水水泵运行指示;i.空气调节风机电流指示;j.压缩机工作指示;k.模拟锅炉工作指示;l.冷冻水水泵工作指示;m.冷却塔工作指示;n.冷却塔风机工作指示;o.空气调节风机工作指示;p.数显冷冻水水温调节指示;q.数显热水水温指示;r.数显冷却指示;s.制冷开关;t.数显冷水水温高调节指示;u.制热开关;v.数显热水水温调节指示。
5
)按钮及信号模块
按钮及信号模块,安装有模式切换开关(自动、手动两种模式)、按钮、指示灯,用于操控中央空调的运行,如:压缩机启动停止,主风机启动停止等。按钮及信号模块,既可与继电器模块连接实现继电器回路控制,也可与PLC连接实现PLC回路控制。
六、中央空调主机系统
制冷系统主要组成:压缩机、蒸发器、冷凝器、电磁阀、过滤器、膨胀阀、视液镜、储液器、喷淋式冷却塔、冷却水泵、制冷水泵。
制热系统主要组成:电热式模拟锅炉、数显温度调节器、热水水泵等。
1)具有蒸汽压缩式集中式和半集中式中央空调系统的功能,主要由冷源系统、热源系统、空气处理及配送系统及控制与显示系统等组成。可满足学校既能开出验证性实验,也可以开设故障设置性实验满足毕业设计、教师科研、创新实验室所需,能实现一机多用。
2)制冷系统由压缩机、蒸发器、冷凝器、电磁阀、热力膨胀阀、储液罐、视液镜、干燥过滤器和压力表等部分组成。管路中串接有视液镜,可观察制冷剂物理状态和流动方向。管路中串接的电磁阀,作为制冷系统通断控制部件,高低压力表显示高压压力和低压压力。
冷却水循环系统主要由冷却水泵、喷淋式冷却塔及循环管路等部分组成,用于吸收冷凝器中制冷剂散发的热量。
3)冷媒水循环系统主要由冷媒水泵及循环管路等部分组成,用于将蒸发器中制冷剂蒸发产生的冷量输送给模拟用户。
4)具有热源系统模块。供热系统由1台模拟锅炉、1台热水泵、1套板式换热器等组成。
空气处理与配送要求采用集中式和半集中式两种调节方式。集中式空调系统主要由冷热交换器、风柜、送风机、送风管道及回风管道等部分组成;通过冷热交换器将冷源(冷冻水)或热源(热水)进行处理,把风柜内的空气冷却(或加热),通过送风机和送风管道输送到各用户端(模拟房)而达到制冷(制热)的目的。半集中式空调系统主要由风机盘管组成;工作时,盘管内根据需要流动的冷水(或热水),风机把室内空气吸进机组,经过滤后再经入盘管冷却(或加热)送回室内,如此循环,以达到调节室内温度、湿
额定功率HP
七、系统配置清单

序号

项目(设备名称)

数量

备注

中央空调教具机组

1

中央空调主机(8P冷水机半封闭式压缩机,,水冷式壳式冷凝器。压力控制器,油液分离器。压力膨胀阀

1

8P水冷半封闭式机组ZR94KCT-FD

2

新风空调管道组

1

3

制冷和制热管道组

1

4

冷冻水回水泵

2

550W立式水泵

5

电热锅炉组2000W?? 3.5A

1

6

消声静压箱

1

7

冷热交换器

1

8

冷凝器

1

5P壳式冷凝器

9

膨涨水箱

1

不锈钢400*300*300

10

冷却塔

1

4T水冷

11

冷却风机

1

220V

12

冷却水回水泵

550W立式管道水泵

2

13

空调模拟房

1

学校教室

14

风机盘管机组

3

1P水冷机

15

制冷、制热温度探测器

6

16

风道管路

1

1000*300*50010

17

风管挂架

10

定做

18

铁质通风管路

5

1000*300*500

19

控制箱配电柜800×600×1700mm (内置1台三菱PLC FX1N40MR及相关继电器、控制开关、指示灯、标准通信接口和配套设备)

1

800*700*1600

20

压力模块

FX4AD

品牌:三菱;原产地:

21

PLC FX2N-2AD功能模块:用于采集中央空调模型系统的温度信号,最大可以实现2路温度信号同时进行采集

1

22

出风口

3

23

触摸屏:

GT1155(5.7寸,256)

1

24

保温管8分管100

1

以工程实用为数

25

PPR水路管件8分管100

1

以工程实用为数

26

水压表

8

27

散流器

6

28

使用说明书

1

29

计算机V2200型台式电脑,200G硬盘,1GDDI内存,17寸液晶显示器,英特尔酷睿2双核处理器E1200;集成高性能3D显卡显卡;10M-100M网卡;USB 2.0接口;USB光电鼠标;功能键盘。

1

自备

30

常用电工工具

1

6

序号

项目(设备名称)

数量

备注

31

分水器

20L

一进三出

32

集水器

20L

一进三出

33

空气处理系统,1套送风管,1套回风管及相关配套设备)

1

34

防火阀
—易熔环熔断动作温度
70
—手动复位开启、手动调节角度
—阀门耐火等级
3小时
—全开时阻力系数<
0.5防火阀·70℃温感器动作,阀门瞬间关闭。·手动关闭,手动开启。
·DC24V电信号,电磁铁吸合,阀门关闭。
·输出关闭信号,联锁风机。
·输入DC24V电信号,阀门自动复位开启。
·烟气温度低于70℃ 时,温感器自动复位后可以重复使防火阀
—易熔环熔断动作温度
70
—手动复位开启、手动调节角度
—阀门耐火等级
3小时
—全开时阻力系数<
0.5防火阀
—易熔环熔断动作温度
70
—手动复位开启、手动调节角度
—阀门耐火等级
3小时
—全开时阻力系数<
0.5防火阀
—易熔环熔断动作温度
70
—手动复位开启、手动调节角度
—阀门耐火等级
3小时
—全开时阻力系数<
0.5

35

消声静压箱

,1组织气流使之分布均匀。
2利于NC值的衰减,若静压箱内贴隔音板则效果更好

1

36

散流器

3

33

工程材料

1

以现场安装而定

38

中央空调PLC应用程序)

1

39

工业组态软件

1

40

PLC编程软件

8

41

中央空调PLC应用程序

1

42

中央空调组态应用程序

1

43

可移动式学生终端计算机台架(钢木结构≥550×550×900 m

1
