[产品型号]:SBJYD-02D [产品名称]:热泵型分体空调实训考核装置 [价????格]: [在线客服]:

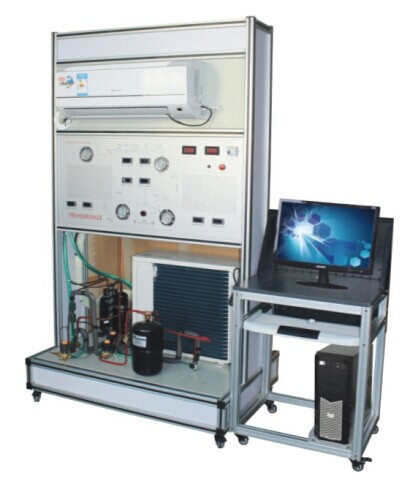

SBJYD-02D热泵型分体空调实训考核装置

一、概 述
"热泵型分体空调实验装置"能满足制冷与空调设备维修专业的实验教学需要。本装置采用真实的全套热泵分体空调制冷机组为实训对象;并能实现全自动控制,使学生深入理解热泵分体空调的结构与工作原理。

二、特 点
1.整个空调系统真实完整,与市场上的遥控热泵空调的总体结构、性能完全相同。它具有制冷、制热、通风、除湿、温度、风速选择、定时、扫风控制、睡眠、自动等功能。
2.
装置直观展示了热泵型分体空调的系统结构和工作原理,便于教学演示讲解及学生对课本知识的理解。装置中配置了交流电压表、交流电流表、温度表、真空压力表、工作指示灯,使整个热泵分体空调系统的实时工作状态一目了然。主面板左边设有一块有机玻璃板,透过它可看到空调器主控板的器件及布局;主面板中间设有控制系统的原理图,并设有相应的测试点;装置后面可观察到整个制冷系统的结构组成及主要部件的实物,其中高压管路和低压管路分别为红、蓝色,并设有视液镜(可观察制冷剂状态),相应部件均设有标识。
3.
装置设有故障模拟功能、提供室外执行部件的接线区域、开设应用性的实验项目及多方位的直观设计,有利于学生将理论应用于实际,提高实际操作动手能力。
4.
设有电流型漏电保护装置,对地漏电电流超过一定值,即跳闸切断电源;设有热保护器件,对压缩机进行过热、过载保护;实验强电连接导线及插座采用手抢插式全封闭结构,杜绝触电,确保使用安全
三、技术性能
1.
输入电源:单相三线AC220V±10% 50Hz
2.
工作环境:温度-10℃~+40℃ 相对湿度<85%(25℃) 海拔<4000m
3.
装置容量:<1kVA
4.
外形尺寸:100cm×59cm×161cm
5.
制冷剂类型:R22
四、装置的基本装备
1.
实验台 铁质双层亚光密纹喷塑结构,铝质面板。桌面为防火、防水、耐磨高密度板,结构坚固。带有两个带锁抽屉,分别用于放置故障箱、工具及资料等。装置背面可观察制冷系统管路的结构,前面设有一对柜门,用于模拟室外机组冷凝器脏堵,打开可观察室外机组实物。
2.
空调系统1套 包括热泵型分体空调所必需的一些部件,如室内热交换器(蒸发器)、室外热交换器(冷凝器、压缩机、四通阀、节流装置)等,管路中还设有控制阀等实验所需的部件。
3.
故障箱1只 放置于抽屉中,用于设置故障。
4.
交流电压表 测量范围0250V,精度1.5级,用于监测电网电压。
5.
交流电流表 测量范围010A,精度1.5级,用于观测系统启动电流及监测系统正常工作电流。
6.
温度表4只 采用PT100传感器,三位半数显,可分别测量进风口温度、出风口温度、冷凝器管路温度和蒸发器管路温度。
7.
真空压力表2只 测量范围分别为-0.1MPa3.5MPa-0.1MPa1.5MPa,可显示系统高压侧和低压侧的压力动态变化。
五、实验项目
1.
制冷系统专用工具的基本操作
2.
制冷系统管件焊接
3.
制冷系统的检漏
4.
制冷系统的抽真空与充注制冷剂R22
5.
格力KFR-23型空调主控板电路原理
6.
空调电器元件的测量及系统运行
7.
空调器故障与分析
8.
空调器检测与故障分析
(1)
制冷故障 设置类型有:蒸发器脏堵、冷凝器脏堵、毛细管脏堵、毛细管冰堵等
(2)
电气故障 设置类型有:电源电路、温度传感电路、驱动电路、压缩机保护电路、室内风机调速电路等三十二个故障点
