SB-JYD28冷水系统控制实训装置
一、概述
"制冷系统控制实训装置"采用蒸汽压缩式制冷循环系统,配备全封闭式制冷压缩机、冷凝器、蒸发器等制冷系统真实部件,并设有智能温度调节仪、流量计、压力表、电压表、电流表等测量仪表。不但能开设制冷电气实训,还能进行制冷循环基本原理的演示实训。适用于职业院校制冷专业相关课程的教学实训。

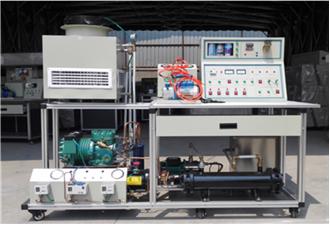

图片仅供参考
二、装置特点功能
1.采用1匹制冷机组,真实的工业冷凝器和蒸发器换热器,系统结构紧凑、布局合理,造型美观大方
2.设有电压型漏电保护、电流型漏电保护、过流保护、过载保护、接地保护,可对人身及设备进行有效保护
3.电路连接线采用手枪护套线,保证不漏电的情况下,有效的快捷方便学生在实验过程中的连接,
4、实验台强电部分：压缩机,冷却风机、水泵、低压力控制器、高压控制器、风机盘管控制器、水流量保护器等各个单位元件的接线端子,都分别设有接线端子。
5、实验台弱电部分：涡轮流量计、智能控制器都分别设有接线端子。
6、所有强电负载都对应独立的中间继电器,利用中间继电器去控制强电部分负载。
7、变频压缩机一个。采用交流变频技术.
8、变频控制板一套,包括变频前置板,功率放大板。变频板的压缩机运行频率能手动调节,调节范围：30-110HZ.
9、设备配有一个透明的有机玻璃房间,可模拟室内机的开停机。
10、制冷量调节阀系统
1）、通过自动调节提高冷媒流量,可以有效降低压缩机的排气温度,扩大压缩机高效做功区。采用双向电子控制系统,可实现双向热泵功能、冷库控制,空用制冷机组,变频机组、中央空调机组的的节能控制和流量自动调整。

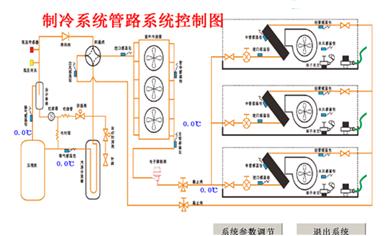

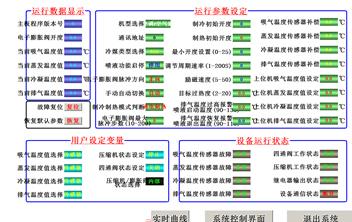

2）、软件控制,能在线控制系统的温度,读取机组在最佳温度系统制冷冷媒的流量开度数,调整制冷机组的过热度,过冷度。该文本显示界面的左侧,以文本的形式实时显示当前机组的运行数据。在界面右侧的上半部分,是对通讯信息的显示,包括通讯角色及通讯端口的设定值以及对当前通讯状态的显示。在界面右侧的下半部分"数据信息"中,显示当前接收到哪种数据帧、接收到的数据帧的地址、等信息。具有上位机调节的线上和手动调节功能：
3）、系统特点/调试控制软件：
A）、4路实时温度显示：控制器同时检测系统的制冷多点温度,来控制机组过冷/过热度。
B）、阀的开度实时显示：控制对象为最大500P开度设定。可自行制冷系统制冷剂流量设定最小开度。
C）、24路参数控制参数设置：控制器内所有与控制相关的温度参数、时间参数、控制参数、等24个参数都可以调整,以适应制冷/热泵/冷库/水机等设备。
D）、自动调节：设备运行时有断电记忆功能,保持当前值不变。确保制冷/热泵/冷库/水机等状态下的阀门开度。
E)、6路用户模拟环境数据入设定如下图：在调试中通过软件模拟设定,可模拟制冷主机组在各个温度条件下,阀的开度状态来积累大量数据,从而根据每一个制冷机组的特点来设定阀的标准开度值。具体参照24路参数设定
F)、多达8路设备运行监控：在线监控机组的压缩机、膨胀阀、各点温度、保护动作电路等运行状态。
G)、过冷/热度控制范围：2-15摄氏度。可自行设定制冷主机的过/冷、过热度为设计提供数据。
H)、制冷剂：适应R134A\R22\R410A等其它冷媒。
4）手动设定
A）温度和开度可显示查询/设置：控制器所有检测到的温度都可以被查询开度也可以实时查询显示
B）调节功能：在机组开发和调试阶段,可以通过控制器手动调节功能,取得有效的试验数据。
C）数码管显示器在线显示开度和温度以及故障代码。
D）数码管显示器在线显示开度和温度以及故障代码

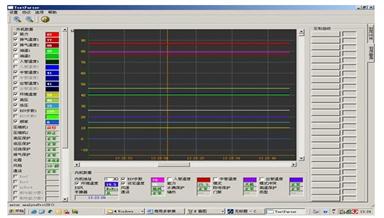

5)曲线显示界面
三、技术性能
1.输入电源：单相三线～220V±10% 50Hz
2.工作环境：温度-10℃～+40℃相对湿度＜85%(25℃)海拔＜4000m
3.装置容量：＜2.5kVA
4.制冷剂：R22
5.制冷量：2.3kW
6.重量：100kg
7.外形尺寸：170cm×80cm×142cm
8、制冷专用离心水泵额定功率：370W,额定扬程：6m,额定流量：1立方米/小时
9、模拟室内房：采用有机材料制成,内有风机盘管1个,温度控制面板1只
10、采用数显温度表8,电阻作传感器,测量范围-50～150℃。切换,共测8度参数,分别为压缩机吸气口温度、压缩机排气口温度、冷凝器出口温度、蒸发器进口温度、冷凝器进水口温度、冷凝器出水口温度、蒸发器进水口温度、发器出水口温度.
11、真空压力表2只（精度2.5级）：量程为-0.1～1.5MPa和-0.1～3.5MPa,分别实时测量制冷系统低压侧压力和高压侧压力
12、流量计2只（精度0.5级）：涡轮流量计,量程为16～160ml/min,分别测量冷凝器和蒸发器冷却水流量.
13、控制仪表：高低压压力控制器1只：实时监测制冷系统低压侧压力和高压侧压力,当高压高于设定值或低压低于设定值时,控制器发出控制信号切断压缩机电源.
14、控制屏:.采用工业铝型材框架和桌面,控制实验台采用双层亚光密纹喷塑结构,造型新颖。最下层布置制冷系统,可直观展示制冷系统结构；上层面设有电源控制及测量仪表功能板。底部装有四个带刹车的万向轮,便于移动和固定。
15、制冷系统:1匹全封闭压缩机、1P卧式冷凝器、视液镜、干燥过滤器、手动节流阀、储液器、干式蒸发器系统、电子膨胀阀、套膨胀阀控制系统、过滤器,视镜和手阀,双压力开关,手阀操作阀,流量计,保险丝,启动和紧急按钮,高压和低压表.
四、配置表
序号 |
名称 |
型号 |
单位 |
数量 |
1 |
实验台 |
1700*800*1500MM |
套 |
1 |
2 |
变频压缩机 |
0-75V |
个 |
1 |
3 |
冷却塔 |
3T |
个 |
1 |
4 |
变频模块 |
套 |
1 |
|
5 |
膨胀阀控制系统 |
含上位机软件 |
套 |
1 |
6 |
高压表 |
3.5MP |
个 |
1 |
7 |
低压表 |
1.5MP |
个 |
1 |
8 |
视液器 |
3/8 |
个 |
1 |
9 |
储液器 |
1.5P/3/8 |
个 |
1 |
10 |
过滤器 |
3/8 |
个 |
1 |
11 |
手阀 |
3/8 |
个 |
2 |
12 |
压力控制器 |
套 |
1 |
|
13 |
电子膨胀 |
2MM |
个 |
1 |
14 |
加液阀 |
自动式 |
个 |
1 |
15 |
蒸发器 |
套 |
1 |
|
16 |
冷凝器 |
套 |
1 |
|
17 |
过冷器 |
套 |
1 |
|
18 |
D4连接线 |
1000mm |
根 |
40 |
19 |
D5连接线 |
800mm |
根 |
10 |
20 |
中间继电器 |
24V |
个 |
6 |
21 |
模拟室 |
有机玻璃 |
个 |
1 |
22 |
风机盘管 |
套 |
1 |
|
23 |
房间温度控制器 |
套 |
1 |
|
24 |
水泵 |
离心式370W/220V |
个 |
3 |
五、实训项目
1、冷水机级组运行实训
2、学习冷水机组控制原理
3、冷水机组的电气连接
4、电子膨胀阀的应用
5、电子膨胀阀的控制
6、电子膨胀阀开度设定
7、过冷、过热与膨胀阀的对应关系
8、变频压缩机的应用
9、变频压缩机频率和电子膨胀阀开度关系
10、认识制冷系统元件的功能
11、涡轮流量计的应用
12、风机盘管子的使用
