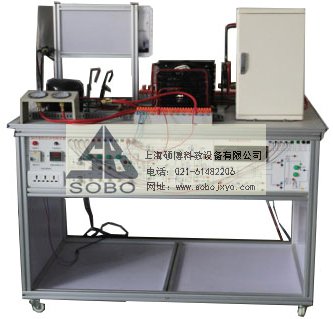

SBTA-2017E空调与冰箱组装/电气控制系统原理与维修实训台
一、设备概述：
空调与冰箱组装/电气控制系统原理与维修 适合系统组装、电气运行与控制、电气技术应用、制冷和空调设备运用与维修等专业的《制冷空调机器设备》、《制冷空调装置的安装操作与维修》、《制冷空调自动化》《空气调节技术与运用》等课程的教学与实训。
2、 系统由两部分组成,分别为：分体式热泵空调和直冷电冰箱,分体空调可进行制冷、制热、除湿、自动工作模式功能,直冷式电冰箱可进行冷藏、冷冻等功能,涵盖了制冷专业中所涉及的安装、管路设计焊接技术、接线、保压、检漏、抽真空、充注制冷剂、制冷剂回收、运行调试,控制电路故障考核等
3、装置应适合机电、动力工程类专业的实训,适合制冷及相关专业的中级、高级工的技能鉴定及考核。
二、功能：
1.集制冷空调系统安装、冰箱系统安装、制冷系统电接线、压力检漏、抽真空、充注制冷剂与运行调试于一体,包含了制冷系统维修的全部步骤,能满足实训教学、实际工程训练及职业技能竞赛的需要。
2.采用模块化设计,电气控制与制冷系统独立分开,并且电气部分设置检测点,检测端子以及各路的输出连接端子,可供学生进行独立接线、测试、运行等操作。
3.实训平台直观展示空调和冰箱的系统结构、工作原理。可清楚的看到制冷系统结构及主要部件的实物,系统还配置有数显变流电压表、数显交流电流表、压力表、信号指示灯等,使整个空调系统、冰箱系统的实时工作状态一目了然。
4.根据分体式空调器控制电路、智能电冰箱控制电路作为实训考核对象,能使学生熟练掌握空调器控制电路、电冰箱电子式控制电路基本原理及维修技术,考核板上印有分体式空调器电气、电冰箱电子式控制电路图并加以检测点,学生通过考核板上的电路图了解其原理,并通过电脑设置故障,用仪表在检测点上进行检测查找故障位置,并排除故障,从而提高学生的排除故障能力,
5.使用该装置能学到分体式式空调器控制电路、电冰箱电子式控制电路的相关知识。空热泵分体空调部分具有以下制冷模式、制热模式、除湿模式、送风模式、四种工作模式。电冰箱部分分有冷藏箱、冷冻箱。工作模式有标准模式、节能模式、速冻模式三种工作模式。
6.在该装置上能够反复进行系统组装与焊接训练。整体采用开放式和拆装式结构设计,采用铜管固定装置对每个活动接头进行固定,有效的保证管路因反复拆装所造成的损坏,同时减少工作噪音。
7.采用铝型材拼装成桌面且桌面下面增加接水底盘,铝型材桌面干净美观,更重要的是焊接铜管时不会变形,接水底盘的设计解决了运行中冷凝器和系统管道产生的冷凝水,使水及冷冻油顺利流到接水桶中,保持设备清洁。
8.集制冷空调系统安装、冰箱系统安装、制冷系统电接线、压力检漏、抽真空、充注制冷剂与运行调试于一体,包含了制冷系统维修的全部步骤,能满足实训教学、实际工程训练,学生可以对各部件、管路、器件进行拆装、调试、运行,完成各种工作模式、工况调试和系统管路的实训,使整个装置能够完全满足实训教学、技能考核或技能竞赛要求。
三、实训项目：
1、制冷工专用工具的使用
2、气焊焊枪的使用与焊接能力
3、空调制冷系统管路的组装能力
4、空调制冷系统的保压、检漏与制冷剂加充能力
5、空调控制电路的电气连接与调试能力
6、空调控制电路电气故障考核、故障分析与故障排除能力
7、电冰箱制冷系统管路的组装能力
8、电冰箱制冷系统的保压、检漏与制冷剂加充能力
9、智能温控电冰箱控制电路的电气连接与调试能力
10、智能温控电冰箱控制电路电气故障考核、故障分析与故障排除能力
13、电冰箱制冷系统的故障判断与维修能力
14、学生的团队协调组织能力
15、电气识图和电气设计能力
四、设备配置：
序号 |
设备名称 |
单位 |
数量 |
备注 |
1 |
可移动式台架 |
个 |
1 |
铝合金实训台,空调制冷系统管路1套、直冷电冰箱制冷系统管路1套、安全插端子排,压力表（1.8MPa）2只（3.8 MPa）2只等 |
2 |
电源及仪表模块 |
块 |
1 |
包括漏电短路器,数显式电压表（0～250V）2只,数显式电流表（0～5A）1只、（0～10A）1只、电源插座,安全连线等。 |
3 |
分体空调电气控制考核模块 |
块 |
1 |
包括空调控制板,数字显示屏,遥控接收板,故障设置板,IO通信板,空调遥控器,电位器等及指示灯等。 |
4 |
电冰箱智能温控电气考核模块 |
块 |
1 |
智能冰箱控制板,数字显示操作屏,电位器,指示灯。等 |
5 |
可移动电脑小推车 |
台 |
1 |
铝木结构。 |
6 |
热泵型家用分体空调系统 |
套 |
1 |
包括压缩机、室内热交换器、室外热交换器、四通阀、过滤器、单向阀、毛细管、空调阀、视液镜等 |
7 |
直冷式电冰箱系统 |
套 |
1 |
包括冰箱型压缩机、PTC启动器、碟形过电流过温升保护器、钢丝冷凝器、压力表、模拟电冰箱箱体视液镜、节流装置等 |
8 |
移动式挂线架 |
个 |
1 |
移动式 |
9 |
考核软件 |
套 |
1 |
任意选择单个或多个故障进行设置,自动统计分数,据有打印功能。 |
工具配置：
货品名称 |
货品型号 |
货品规格 |
单位 |
需求量 |
备注说明 |
数字万用表 |
MY60 |
只 |
1 |
||
活动扳手 |
200*24 |
把 |
1 |
||
250*30 |
把 |
1 |
|||
扩管器 |
99型 |
只 |
1 |
||
偏心胀管器 |
808型 |
只 |
1 |
包括割刀1把、倒角器1只。 |
|
维修双表 |
CT-536 |
套 |
1 |
（包括三色加液管）红,黄,兰色,各1条。 |
|
真空泵 |
RS-1A |
台 |
1 |
||
小型焊具 |
套 |
1 |
|||
内六角扳手 |
4号 |
把 |
1 |
||
5号 |
把 |
1 |
|||
螺丝刀 |
3寸 |
一字 |
把 |
1 |
|
3寸 |
十字 |
把 |
1 |
||
接水塑料桶 |
只 |
1 |
|||
制冷剂钢瓶 |
6Kg |
只 |
2 |
||
弯管器 |
CT364-04 |
Φ6 |
把 |
1 |
|
CT364-05 |
Φ8 |
把 |
1 |
||
CT364-06 |
Φ10 |
把 |
1 |
||
铜纳子 |
公制 |
Φ6 |
只 |
10 |
|
公制 |
Φ8 |
只 |
5 |
||
公制 |
Φ10 |
只 |
1 |
||
万能开瓶阀 |
英制 |
CT-337 |
只 |
1 |
|
卷尺 |
3m |
把 |
1 |
||
公英转换接头 |
只 |
1 |
|||
毛笔 |
支 |
1 |
|||
洗洁精 |
瓶 |
1 |
|||
保险丝 |
10A.5A各 |
只 |
10 |
五、技术指标：
1.?输入电源单相三线AC220V±10%? 50Hz
2.?工作环境温度-10?～-40?相对湿度=85%（25?） 海拔<4000M
3.?设备容量=1.5KVA
4.?制冷剂：空调部分R22冰箱部分R134a
5.?外形尺寸（大约）1500mm×800mm×1250mm
6.?防触电保护类型I类
7.?安全保护具有过压、过流、过载、漏电保护措施,符合国家相关标准。
8.?环保等级材料选用符合国家相关环保标准
